    FlexiVent 0832234x70/90x2

    FlexiVent 0832234x70/90x2
    • FlexiVent 0832234x70/90x2
    zoom
    • FlexiVent 0832234x70/90x2
    DruckversionIm PDF Format speichern
    Wandkasten
    Zu Projekt hinzufügen
    ZUM VERGLEICH HINZUFÜGEN
    • Beschreibung
    • Charakteristik
    • Downloads
    • Abmessungen
    • Abmessungen
    Beschreibung
    Beschreibung

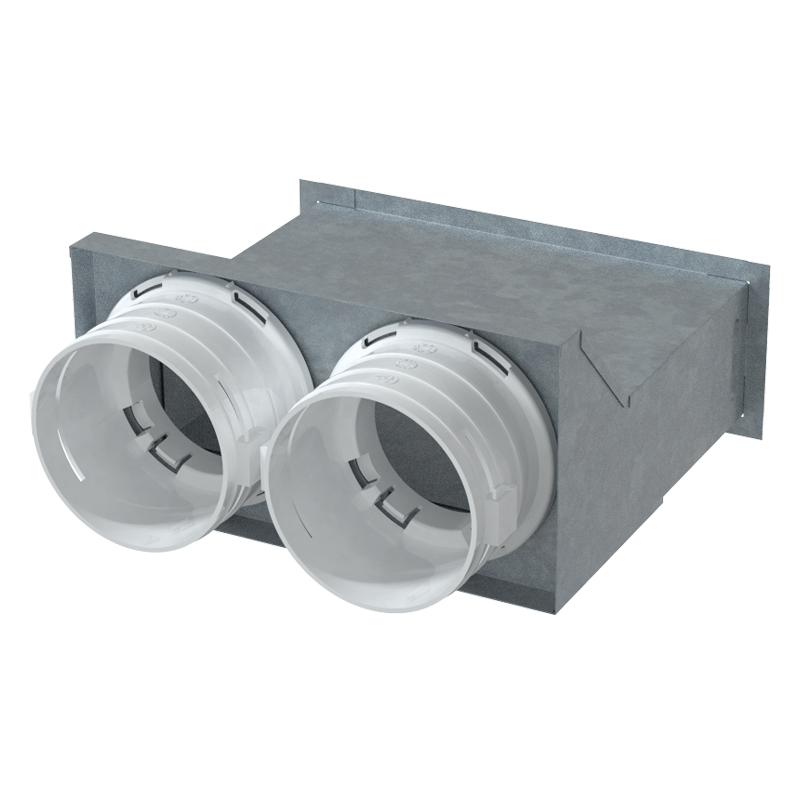

    FlexiVent 0832200x55/63x2
    • Der Kasten ist aus Metall und mit den mitgelieferten Polypropylenstutzen versehen.
    • Fixierung des Lüftungsrohres FlexiVent mit dem mitgelieferten Verschlussring FlexiVent 0363.
    • Der Dichtring FlexiVent 0563 (als Sonderzubehör verfügbar) wird für eine Dichtheit der Klasse C verwendet.
    Luftdurchsatz, m³/h Anzahl der Anschlussrohre Zuluft, Druckabfall (Pa) Abluft, Druckabfall (Pa)
    25 1 2,0 1,8
    50 2 1,9 1,7
    FlexiVent 0832200x55/75x2
    • Der Kasten ist aus Metall und mit den mitgelieferten Polypropylenstutzen versehen.
    • Der Dichtring FlexiVent 0575 (als Sonderzubehör verfügbar) wird für eine Dichtheit der Klasse C verwendet.
    Luftdurchsatz, m³/h Anzahl der Anschlussrohre Zuluft, Druckabfall (Pa) Abluft, Druckabfall (Pa)
    30 1 2,8 2,6
    60 2 2,7 2,4

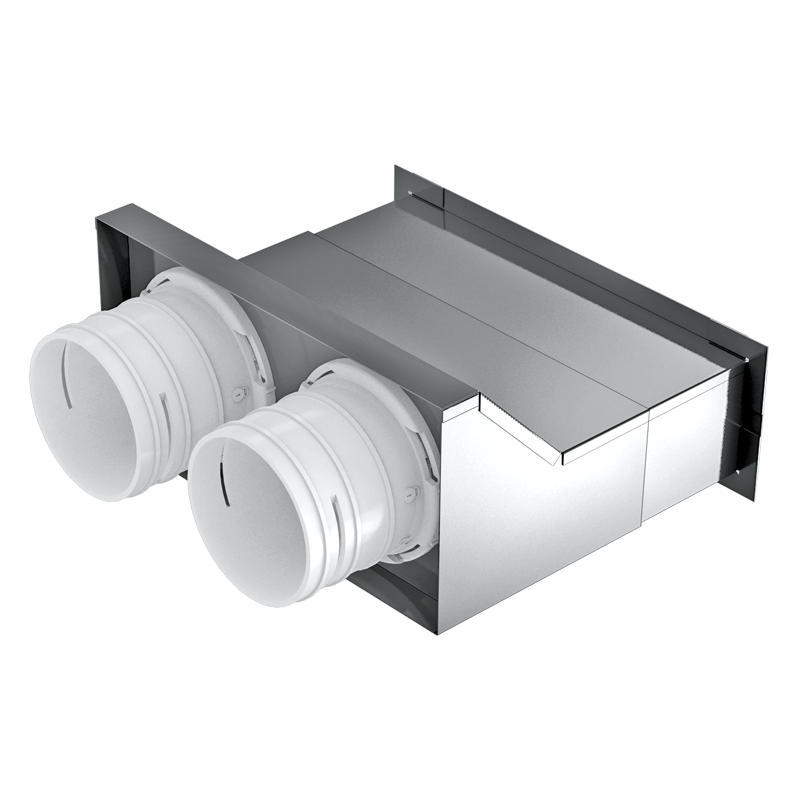

    FlexiVent 0832234x70/90x2
    • Anschlussdurchmesser: 90 mm.
    • Fixierung des Lüftungsrohres mit den Verschlussring FlexiVent 03 (als Sonderzubehör verfügbar).
    • Der Dichtring FlexiVent 0590 (als Sonderzubehör verfügbar) wird für eine Dichtheit der Klasse C verwendet.
    • Der Kasten ist aus Metall und mit den mitgelieferten Polypropylenstutzen versehen.
    • Betriebstemperatur: -20 bis +60 °C.
    Luftdurchsatz, m³/h Anzahl der Anschlussrohre Zuluft, Druckabfall (Pa) Abluft, Druckabfall (Pa)
    45 1 6,5 6,0
    90 2 6,3 5,6
    Charakteristik
    Charakteristik
    Parameter FlexiVent 0832234x70/90x2
    		 Maßeinheit
    System 90 -
    Teil Kasten -
    Technische Unterlagen
    Downloads
    Wählen Sie den Typ des Dokuments
    • Werbemittel und Druckprodukte
    • Zertifikate
    • Technische Unterlagen
    Name
    Herunterladen
    Anzeigen
    "Das modulare Luftverteilsystem FlexiVent" Betriebsanleitung 01-2020 (V156DE-01) (pdf 16.14Mb)
    "Das modulare System FlexiVent" Katalog 2022 (pdf 13.61Mb)
    Hochauflösende Produktabbildungen herunterladen "FlexiVent 0832200x55/63x2, FlexiVent 0832200x55/75x2" (psd 1.59Mb)
    Das Bild "FlexiVent 0832200x55/63x2, FlexiVent 0832200x55/75x2" für Ihre Seite herunterladen (png 324.73Kb)
    Hochauflösende Produktabbildungen herunterladen "FlexiVent 0832234x70/90x2" (psd 1.58Mb)
    Das Bild "FlexiVent 0832234x70/90x2" für Ihre Seite herunterladen (png 388.53Kb)
    Abmessungen
    Charakteristik
    Parameter Wert Maßeinheit
    Abmessungen
    Abmessungen

    Modell H, mm L, mm W, mm W1, mm
    FlexiVent 0832234x70/90x2 134 256,5 119-219 169-269

    Anschlussmaße wo das Gitter eingesetzt wird

    Modell H, mm L, mm
    FlexiVent 0832234x70/90x2 70 234,5
