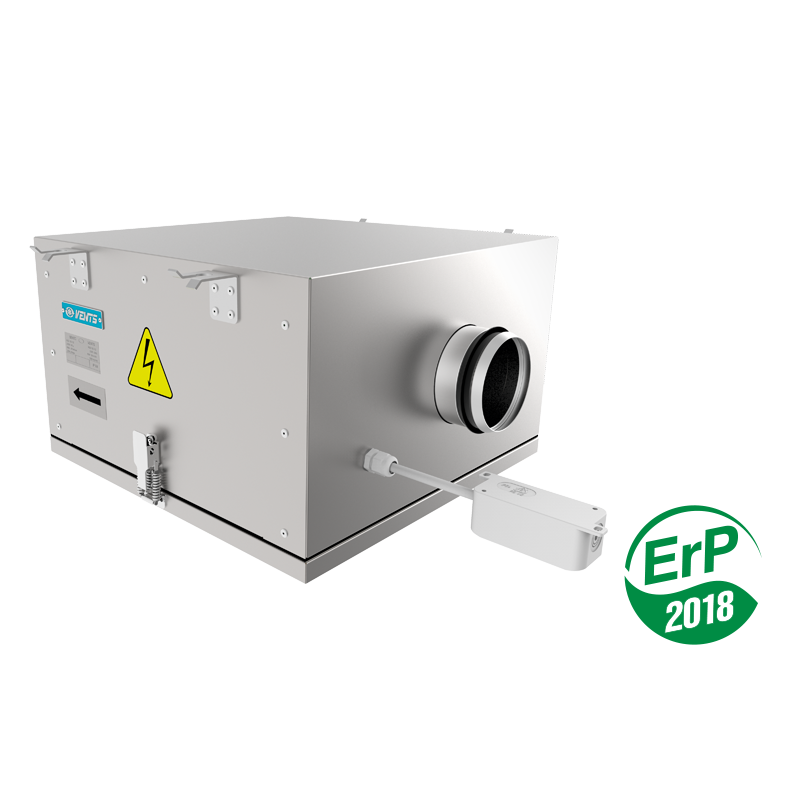

Schallisolierte Ventilator VENTS KSF 125 K2 EC

Beschreibung
Charakteristik
Leistungsdiagramm
Downloads
Abmessungen
Technische Daten
Bezeichnungsschlüssel

Beschreibung

VERWENDUNGSZWECK
Der Aufbau von Ventilatoren KSF K2 EC eignet sich für Verwendung in den Lüftungssystemen für Räume mit erhöhten Anforderungen an die Schalldämmung und begrenztem Platz. Zum Beispiel ist die Montage direkt im Raum hinter abgehängten Decken vorgesehen.	Zum Beispiel ist die Montage direkt im Raum hinter abgehängten Decken vorgesehen. Kompatibel mit Lüftungsrohren mit einem Durchmesser von 100 bis 250 mm.
AUFBAU
Das Gehäuse des Ventilators ist aus Aluzink gefertigt. Für eine einfache Montage und Bedienung ist die Abdeckung des Ventilators mit einem speziellen Verschluss gesichert. Die Wärme- und Schalldämmung ist aus nicht brennbarer Mineralwolle mit einer Dicke von 50 mm ausgestattet. Um eine bessere Schalldämmung zu gewährleisten, ist die Innenfläche der Isolation mit einem perforierten Metallblech versehen. Die runden Anschlussstutzen sind gummigedichtet.
MOTOR
Hochleistungs-EC-Gleichstrommotor mit Außenläufer und Laufrad mit vorwärts gekrümmten Schaufeln. EC-Motoren haben keine Reibungs- oder Verschleißteile, wie Kommutatoren oder Bürsten. Diese Teile werden durch eine elektronische, wartungsfreie Platine der EC-Steuereinheit ersetzt.	EC-Motoren zeichnen sich durch eine hohe Leistung und optimale Steuerung im gesamten Drehzahlbereich aus. Ein entscheidender Vorteil der elektronisch kommutierten Motoren ist der hohe Wirkungsgrad (bis 90 %).
EINGEBAUTE FUNKTIONEN UND STEUERUNG
Der Ventilator wird mit externem 0-10 V Signal angesteuert. Leistungsregelung erfolgt über verschiedene Einstellparameter (Temperatur, Druck, Rauchdichte usw). Energiesparender Betrieb bei beliebiger Lüftungsstufe.	Maximale Lüftungsstufe des Ventilators ist unabhängig von der Frequenz des elektrischen Stromes im Netz (der Betrieb ist sowie im Netz mit der Stromfrequenz 50 Hz, als auch 60 Hz möglich). Mehrere Ventilatoren können in ein Computernetzwerk für zentrale Steuerung integriert werden.
MONTAGE
Der Radialventilator wird in den Rohrverlauf zwischen zwei runde Lüftungsrohre montiert. Wenn der Ventilator über die flexiblen Antivibrations-Verbinder angeschlossen wird, befestigen Sie den Ventilator mit Halterungen, Stützen oder Konsolen an der Montagefläche.	Der Ventilator kann in jeder Position in Übereinstimmung mit der Luftstromrichtung, die mit dem Pfeil auf dem Gehäuse gezeigt ist, montiert werden. Es muss ausreichender Zugang zu Wartungszwecken vorgesehen werden.

Charakteristik

Parameter	KSF 125 K2 EC	Maßeinheit
Phasen	1	˜
Spannung	230	V
Leistungsaufnahme	118	W
Stromaufnahme	0.92	А
Frequenz	50/60	Hz
Max. Förderleistung	393	m³/h
Drehzahl	3270	min^-1
Schutzart	IP 44	-
Kanaldurchmesser	125	mm
EC-Motor	ja	-
Aufbau	radial	-
Fördermitteltemperatur	-25 ... +50	°С
Schalldruckpegel im Abstand von 3 m	33	dBА
Gehäusematerial	Aluzink	-
Gewicht	17	kg
SEV-Klasse	C	-
Außenmontage	nein	-
Effizienz der Wärmerückgewinnung	ja	-
Luftkanal	für Rundrohre	-
Typ	Be- und Entlüftung	-
Montage	Rohreinschub	-

Leistungsdiagramm

Auswahlverfahren:
Luftleistung:
Druck:

Arbeitspunkt

Luftleistung: --
Druck: ---

Technische Unterlagen

Downloads

Abmessungen

Charakteristik

Parameter	Wert	Maßeinheit
Ø D	122	mm
B	512	mm
B1	360	mm
B2	589	mm
H	280	mm
L1	553	mm
L2	460	mm

Technische Daten

Schallleistung, A-bewertet											LpA, 3 m dBA	LpA, 1 m dBA
Schallleistung		Gesamt	Oktavband, Hz
	Hz	Gesamt	63	125	250	500	1000	2000	4000	8000
LwA saugseitig	dBA	66	51	60	64	55	51	44	44	34	46	56
LwA druckseitig	dBA	85	70	80	82	77	63	54	57	48	65	75
LwA Abstrahlung	dBA	59	44	49	55	55	46	45	44	43	39	49

Bezeichnungsschlüssel

Serie	Stutzendurchmesser, mm	Ausführung	Motor	Optionen
VENTS KSF	100; 125; 150; 160; 200; 250	К2: schall- und geräuschisoliertes Gehäuse	ЕС: elektronisch kommutierter Synchronmotor	R1: Stromkabel mit Netzstecker
