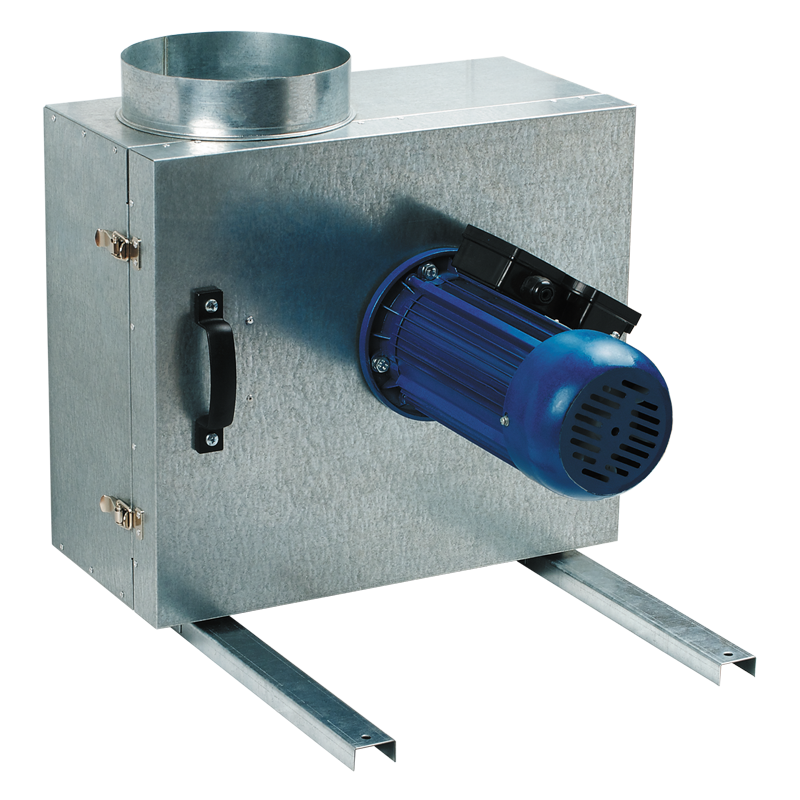

    VENTS KSK 400 4E

    VENTS KSK 400 4E
    • VENTS KSK 400 4E
    zoom
    • VENTS KSK 400 4E
    DruckversionIm PDF Format speichern
    Radiale Küchenventilator mit schallisoliertem Gehäuse, mit einer Luftförderleistung bis 5392 m³/h.
    Zu Projekt hinzufügen
    ZUM VERGLEICH HINZUFÜGEN
    • Beschreibung
    • Charakteristik
    • Leistungsdiagramm
    • Downloads
    • Abmessungen
    • Zusätzliche technische Daten
    • Bezeichnungsschlüssel
    Beschreibung
    Beschreibung
    EINSATZGEBIET
    • Ideale Lösung für:
      • Entlüftung von Küchen.
      • Belüftung von gewerblichen Bäckereien usw.
      • Entlüftung von Schweißgasen.
    • Zur Absaugung verschmutzter und heißer Luft bis 120 °C und fetthaltiger Luft gegen hohe Widerstände.
    AUFBAU
    • Das Ventilatorgehäuse ist aus verzinktem Stahlblech gefertigt und von innen mit 50 mm dicker Mineralwolle-Auskleidung wärme- und schallisoliert.
    • Die ausschwenkbare Motor-Laufradeinheit sorgt für einen schnellen Warrtungszugang zu innen liegenden Motorteilen und gewährleistet eine schnelle und effiziente Reinigung.
    • Die Eingang- und Ausgangsstutzendurchmesser sind mit Standardgrößen der Lüftungsrohre kompatibel.
    • Die Stutzen sind gummigedichtet zum dichten Anschluss an die Lüftungsrohre.
    • Der Ventilator wird auf die Tragrahme mit eingebauten Schwingungsisolatoren montiert.
    MOTOR
    • Es wird ein zuverlässiger Einphasen- oder Drehstrommotor mit Kurzschlussläufer und ein Hochleistungs-Stahllaufrad mit vorwärts gekrümmten Schaufeln (für die Standardgrößen 150 bis 250 mm) oder rückwärts gekrümmten Schaufeln (für die Standardgrößen 315 bis 450 mm) verwendet.
    • Die Motorwicklung entspricht der Isolationsklasse F.
    • Motorschutzart: IP54.
    DREHZAHLREGELUNG

    • Stufenlose oder stufenweise Drehzahlregelung über einen Frequenz- oder Trafo-Drehzahlregler.
    • Beim Anschluss mehrerer Ventilatoren sollte beachtet werden, dass die maximale Stromstärke und Stromaufnahme des Drehzahlreglers nicht überschritten wird.
    MONTAGE
    • Der Ventilator ist mit runden Lüftungsrohren kompatibel.
    • Die Befestigung an der Wand erfolgt mit Hilfe des Montagehalters KM-KSK (Sonderzubehör).
    • Der Anschluss an das Stromnetz erfolgt über den Klemmkasten auf dem Motor.
    • Zusätzliche Kabellänge zum Öffnen der Motor-Laufradeinheit ist für das Stromkabel zu berücksichtigen.
    Charakteristik
    Charakteristik
    Parameter KSK 400 4E
    		 Maßeinheit
    Spannung 230 V
    Frequenz 50 Hz
    Schalldruck 3 m 54 dBА
    Leistungsaufnahme 1048 W
    Max. Förderleistung 5392 m³/h
    Drehzahl 1440 min-1
    Schutzart IP 54 -
    Gewicht 92 kg
    Stromaufnahme 5 А
    Leistungsdiagramm
    Leistungsdiagramm
    • Auswahlverfahren:
    • Luftleistung:
    • Druck:
    Arbeitspunkt
    • Luftleistung: --
    • Druck: ---
    Technische Unterlagen
    Downloads
    Wählen Sie den Typ des Dokuments
    • Werbemittel und Druckprodukte
    • Zertifikate
    • Technische Unterlagen
    Name
    Herunterladen
    Anzeigen
    Hochauflösende Produktabbildungen herunterladen "VENTS KSK" (psd 2.34Mb)
    "VENTS KSK" Produktbeschreibung 05-2022 (pdf 1.55Mb)
    Das Bild "VENTS KSK" für Ihre Seite herunterladen (png 672.59Kb)
    "VENTS KSK" Betriebsanleitung 01-2019 (V72DE-06) (pdf 1.69Mb)
    Abmessungen
    Charakteristik
    VENTS KSK 400 4E
    Parameter Wert Maßeinheit
    ∅D 400 mm
    B 906 mm
    B1 700 mm
    H 900 mm
    H1 790 mm
    L 908 mm
    L1 900 mm
    L2 850 mm
    L3 747 mm
    L4 402 mm
    Zusätzliche technische Daten
    Zusätzliche technische Daten
    Schallleistungspegel, A-bewertet Schalldruckpegel @ 3 m, A-bewertet Schalldruckpegel @ 1 m, A-bewertet
    Schalldruckpegel, A-bewertet Gesamt Frequenzband, Hz
      Hz 63 125 250 500 1000 2000 4000 8000 LpA, 3 m dBA LpA, 1 m dBA
    LwA Saugseitig dBA 86 64 79 80 77 78 77 72 67 65 75
    LwA Druckseitig dBA 88 69 68 83 82 81 77 72 67 67 77
    LwA Abstrahlung dBA 74 53 67 68 69 66 61 58 53 54 64
    Bezeichnungsschlüssel
    Bezeichnungsschlüssel
    Serie Stutzendurchmesser Ausführung des Motors
    Polzahl Phasenzahl
    VENTS KSK 150; 160; 200; 250; 315; 355; 400; 450 2
    4
    6    		 E: einphasig
    D: dreiphasig
