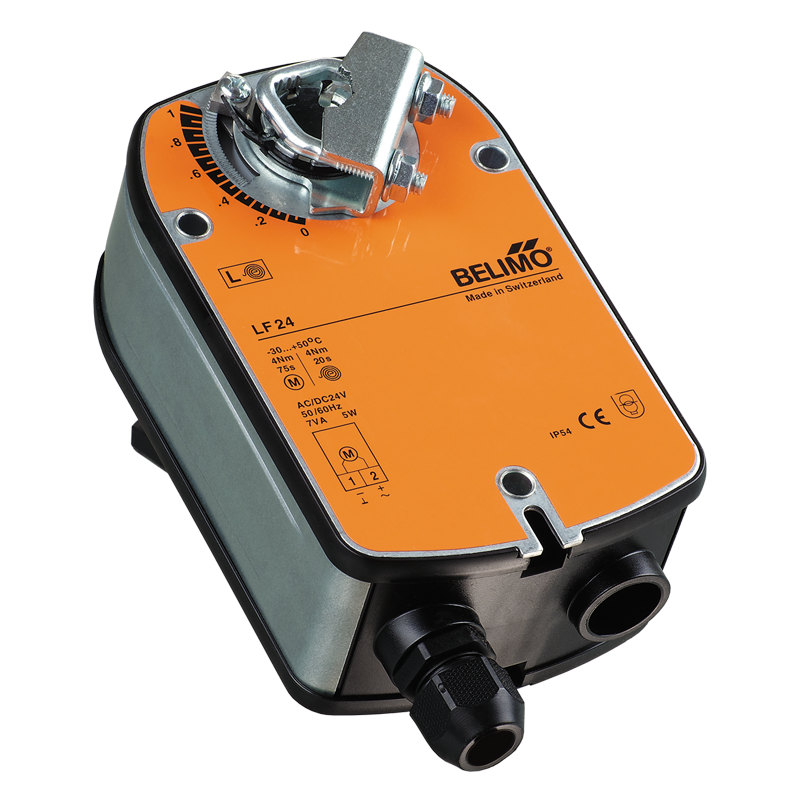

BELIMO LF24

Beschreibung

EINSATZGEBEIT

AUFBAU

Die Antriebe Serie LF mit der Beanspruchung 4 Nm sind geeignet zur Steuerung der Luftklappen mit der Querschnittsfläche bis 0,8 m², die die Schutzfunktionen erfüllen (z.B. Frostschutz, Rauchschutz etc.), in den Belüftungs- und Klimaanlagen.

Synchron mit der Umschaltung der Luftklappe in die Betriebsstellung wird die Rückführfeder ausgelöst.
Bei der Unterbrechung der Versorgungsspannung wird die Klappe in die Schutzstellung durch die Federkraft zurückgesetzt.
Der Antrieb kann auf der Luftklappenwelle leicht montiert werden.
Der Antrieb ist mit einem Spezialhalter versehen, der seine Drehung verhindert.
Der Antrieb ist mit dem Überlastungsschutz versehen.
Die Abschaltung erfolgt automatisch bei der Erreichung der grenzwertigen Stellung.
Die Einstellung des Drehwinkels erfolgt mit den mechanischen Anschlägen.

Charakteristik

Parameter	LF24	Maßeinheit
Versorgungspannung	24 AC 50/60 Hz, 24 DC	-
Nennspannungsbereich	19.2...28.8 AC 21.6…28.8 DC	V
Auslegungsleistung	7 (max I 5,8 A bei t = 5 ms)	VA
Leistungsaufnahme bei der Bewegung/ dem Halten	5/2.5	W
Anschlusskabel	Länge 1 m, 2x0,75 mm²	-
Drehrichtung	wählbar durch Einstellung L/R	-
Drehmoment (Motor/Feder)	4 (bei der Nennspannung)/4	Nm
Drehwinkel	max 95°, (einstellbar 37…100 % mit dem mechanischen Anschlag)	-
Drehzeit (Motor/Feder)	40…75 (0…4 Nm)/~20 bei -20…50 °C	Sek.
Lebensdauer	60 000 Schaltungen	-
Schutzart	IP54 (montage Kabel nach unten)	-
Schutzklasse	III (für Niederspannung) II (Schutzisolierung)	-
Betriebstemperatur	-30...+50	°С
Lagertemperatur	-40…+80	°С
Umgebungsluftfeuchtigkeit	95%, ohne Kondensatbildung	-
Schalldruck (Motor/Feder)	50/~62	dBА
Wartung	nicht benötigt	-
Gewicht	1.4	kg
