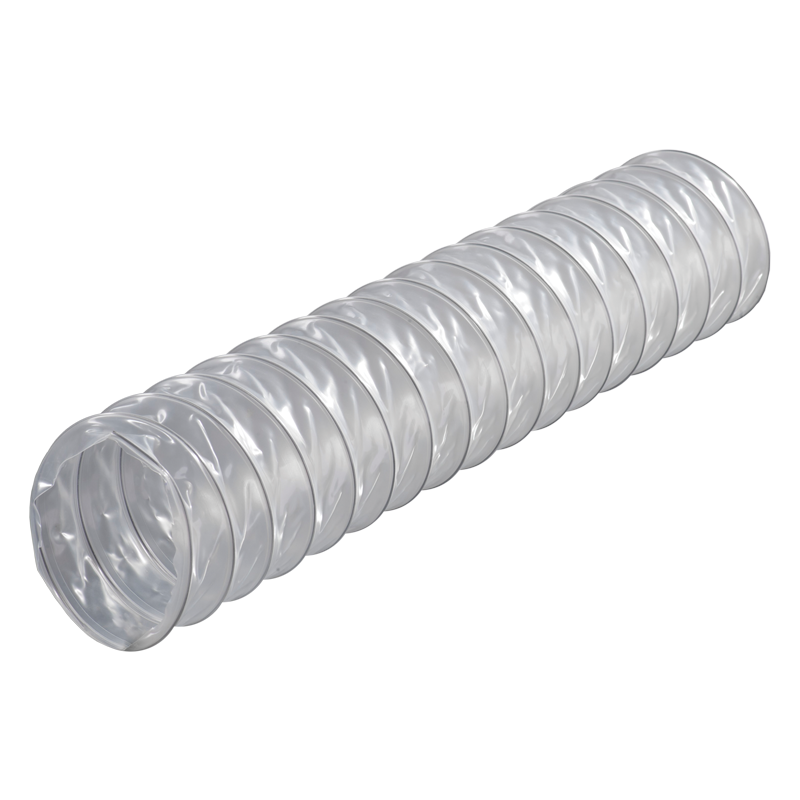

Polyvent 621

Beschreibung

BESCHREIBUNG	MERKMALE
Hohe Flexibilität, Verschleißfestigkeit, Luftdichtigkeit, lange Lebensdauer und niedrige Druckverluste.	Beständig gegenüber Lösemitteldämpfen, Benzindämpfen und Ölen. UV-Beständigkeit und Ozonbeständigkeit. Die Förderung von Heißgas (bis +120 °C) ist möglich.
EMPFOHLENER EINSATZ
Industrielüftungssysteme. Ideale Lösung für Holzindustriebetriebe und andere Betriebe, welche der Abfuhr von Gasgemischen mit hochabrasiven Staubpartikeln bedürfen. Die weiteren Verwendungszwecke sind Servicestationen, Tankstellen, Ölraffinerien. Die Lüftungsrohre eignen sich für Außenanwendung.

Charakteristik

Parameter	Polyvent 621	Maßeinheit
Größenreihe	Ø 102; 114; 121; 127; 133; 140; 152; 165; 182; 203; 228; 254; 304	mm
Luftleitung Grundstoff	Polyurethanfolie, 450 μm	-
Luftleitung Federspirale	Federstahl mit der Dicke von 0,8 bis 2 mm	-
Temperaturbereich	-21 ... +110	°С
Standardlänge	6	m
Längen (Abschnitt)	6	m
Luftstromgeschwindigkeit	30	m/s
Max. Betriebsdruck	3000	Pa

Technische Unterlagen

Downloads

Abmessungen

Charakteristik

Parameter	Wert	Maßeinheit

Farbvorschlag

Transparent

(_)

Verpackung


Karton		Bunte Einzelverpackung		Netzbeutel

Bestellcode

Polyvent 621

Länge

Zubehör

Diffusoren und Tellerventile

Lüftungsgitter und Lüftungshauben

Druckverlustdiagramm

DRUCKVERLUSTDIAGRAMM FÜR EINE 1 M LANGGESTRECKTE LUFTLEITUNG

Berechnungsbeispiel

Wählen Sie eine diagonale Linie, welche dem Luftleitungsdurchmesser entspricht in mm, z. B. 200 mm.
Finden Sie einen Punkt, wo diese Diagonale die vertikale Linie, welche das Luftvolumen in m³/h anzeigt, (z.B. 500 m³/h) kreuzt.
Eine horizontale Linie, die den Druckverlust für jeden 1 m des geraden Luftabschnittes anzeigt, kreuzt diesen Schnittpunkt.
Multiplizieren Sie den Wert des Druckverlustes (2,4 Pa bei der Temperatur +20 °C) mit der Gesamtlänge des Luftleitungsabschnitt, um den Gesamtwert des Druckverlustes zu erfinden. Zur Berechnung des Druckverlustes bei einem Lüftungssystem mit Segmentbogen betrachten Sie jeden Bogen als einen extra Meter der Luftleitung.
