RNS-16

Druckversion Im PDF Format speichern

Zu Projekt hinzufügen

ZUM VERGLEICH HINZUFÜGEN

Beschreibung
Charakteristik
Downloads
Abmessungen
Schaltplan

Beschreibung

Beschreibung

EINSATZGEBIET	AUFBAU UND STEUERUNG

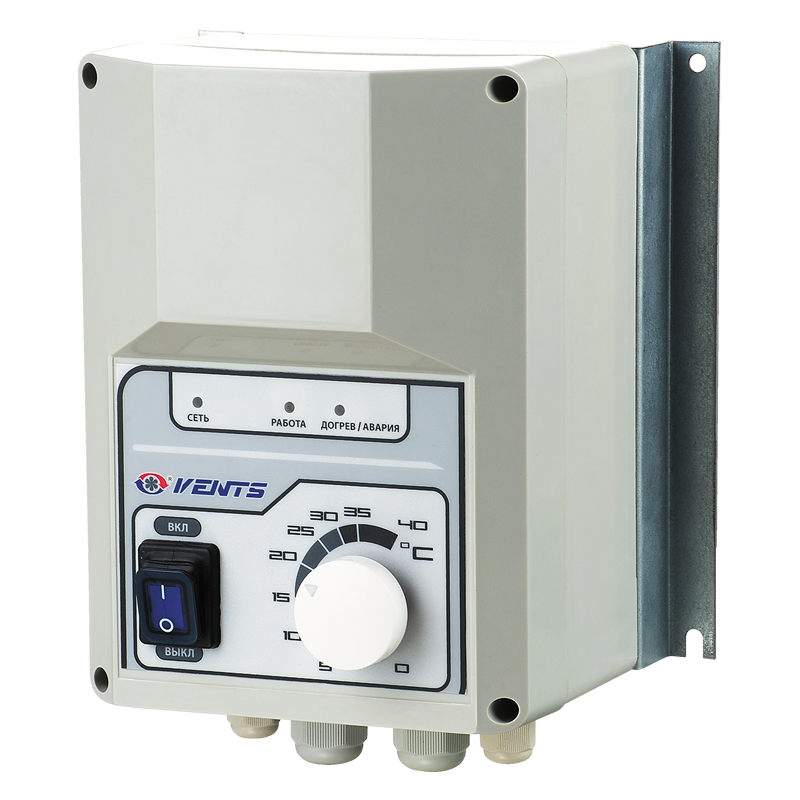

Wird in Lüftungssystemen für die Leistungsregelung von Elektro-Heizregister mit dem maximalen Laststrom 120 A eingesetzt.	Das Gehäuse ist aus dem nichtbrennbaren thermoplastischen Kunststoff hergestellt und mit einem Ein-/ Aus-Taster und einem Temperaturregelknopf ausgestattet. Je nach eingestellter Heiztemperatur erfolgt die Leistungsregelung durch das proportionale Zuschalten/ Trennen der Volllast in Übereinstimmung mit dem Einstellwert. RNS-16 kann nur eine Heizstufe regeln. RNS-25 kann eine oder drei Heizstufen mit einer gleichen oder hohen Leistung regeln im Vergleich mit der Leistung der gesteuerten Stufe. Die Regelung der ersten Heizstufe erfolgt stufenlos, durch Ein- und Ausschalten der Volllast geregelt. Die Regelung der ersten und der zweiten Heizstufen erfolgt stufenweise. Der Elektro-Heizregister muss mit zwei eingebauten Frostschutz-Thermokontakten ausgestattet sein: TK50 ist selbstrückstellend, aktiviert bei +50 °C und TK90 ist manuell rückstellend, aktiviert bei +90 °C. Die Lufttemperatur wird mit einem eingebauten Potentiometer oder mit einem externen Steuergerät mit der Steuerspannung 0-10 V für die proportionale Heizung der Lufttemperatur im Lüftungsrohr im Bereich von 0 bis +40 °C eingestellt. Der Kanaltemperatursensor muss, mit einem Mindestabstand von 50 cm, hinter dem Heizregister in Luftstromrichtung installiert werden. Wenn der Regler bei der Erhaltung der Heizleistung funktioniert, ist kein Sensor notwendig und die Leistung der Heizung wird von 0 bis 100% durch ein 0-10 V Steuersignal gesteuert.
SCHUTZART
Zum Überlastschutz verfügt der Eingangskreis des Leistungsreglers über eine Einbau-Schmelzsicherung.
MONTAGE
Der Regler ist geeignet zur Montage im Innenbereich. Bei der Montage ist die freie Luftzirkulation zur Kühlung der Innenkreise zu sichern. Die Betriebsstellung des Reglers ist vertikal. Der Regler darf über den Heizgeräten und in Bereichen mit der schlechten Luftkonvektion nicht aufgestellt werden.









STEUERUNGSPARAMETER

Regelzeit, s	0,1 (festgestellt)
Zykluslänge, s	1...10 (einstellbar)
Anzeige	Strom-, Betriebs- und Alarmanzeige
Typ des verwendeten Temperatursensors	LM 60
Parameter von Eingangssignal, V	0...10 (Gleichstrom)
Eingestellter Temperaturbereich,°C	0...40 (Einstellbar)

Charakteristik

Charakteristik

Parameter	RNS-16	Maßeinheit
Frequenz	50	Hz
Max. Laststrom (eine Stufe)	25	А
Leistungsaufnahme des Heizregisters (eine Stufe)	16	kW
Versorgungspannung der Steuerschaltung	230	V
Schutzart	IP54	-
Querschnittsfläche eines Eingangskontaktes der Schraubklemmleiste	4...10	mm²
Netzparameter:	Netzspannung, V: 210-255, 380-415 Frequenz, Hz: 50-60 Phasen: 1 oder 3	-
Außenmaße	170х255х140	mm
Betriebstemperaturbereich	+5...+40	°С
Gewicht	1.2	kg

Technische Unterlagen

Downloads

Abmessungen

Charakteristik

Parameter	Wert	Maßeinheit

Schaltplan

Schaltplan

Schaltplan

Schaltplan

Warnung!

Der Regler ist nur für vertikale Montage vorgesehen.
