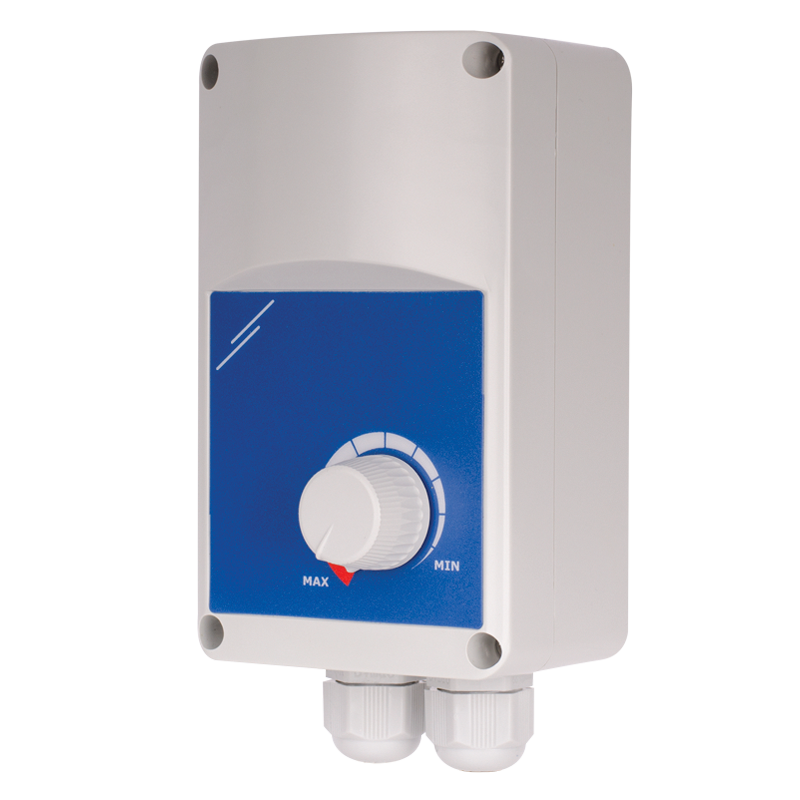

    VENTS RS-3,0-T

    VENTS RS-3,0-T
    • VENTS RS-3,0-T
    zoom
    • VENTS RS-3,0-T
    DruckversionIm PDF Format speichern
    Drehzahlregler.
    Zu Projekt hinzufügen
    ZUM VERGLEICH HINZUFÜGEN
    • Beschreibung
    • Charakteristik
    • Downloads
    • Abmessungen
    • Anschlussschema
    Beschreibung
    Beschreibung
    EINSATZGEBIET AUFBAU UND STEUERUNG
    • Ein-/Ausschaltung und Drehzahlregelung von spannungsgesteuerten Ventilator-Einphasenmotoren in Lüftungssystemen.
    • Beim Anschluss mehrerer Ventilatoren sollte beachtet werden, dass die maximale Stromstärke und Stromaufnahme des Drehzahlreglers nicht überschritten wird.
    • Das Gehäuse ist aus dem nichtbrennbaren thermoplastischen Kunststoff hergestellt und mit einem Ein-/Aus-Taster mit der Anzeigelampe ausgestattet.
    • Der Drehzahlregler zeichnet sich durch eine hohe Leistungsfähigkeit und die Regelgenauigkeit aus.
    • Die Ausgangsleistung ändert sich von 30 bis 100 %, angemessen der Stellung des Einstellknopfs.
    • Die minimale Drehzahl wird vom Potentiometer auf der Steuerplatine des Reglers vorgegeben.
    • Der Regler verfügt über eine Zusatzklemme (230 V) zum Anschluss und der Steuerung externer Geräte (z.B. Luftklappenantrieb).
    MONTAGE
    • Der Regler ist geeignet zur Montage im Innenbereich.
    • Bei der Montage ist die freie Luftzirkulation zur Kühlung der Innenkreise zu sichern.
    • Die Betriebsstellung des Reglers ist vertikal.
    • Der Regler darf über den Heizgeräten und in Bereichen mit der schlechten Luftkonvektion nicht aufgestellt werden.
    SCHUTZART
    • Der Eingangskreis des Drehzahlreglers ist vor Überlastung mit einer Schmelzsicherung geschützt.
    • Der Drehzahlregler ist mit einem HF-Filter ausgestattet.
    Betriebsstellung des Geräts
    Charakteristik
    Charakteristik
    Parameter RS-3,0-T
    		 Maßeinheit
    Versorgungsspannung 230 V
    Frequenz 50/60 Hz
    Mindeststrom 0.3 А
    Maximalstrom 3 А
    Außenabmessungen AxBxC 96х162х75 mm
    Max Umgebungstemperatur -20...+35 °С
    Phasen 1 -
    Gehäusematerial Kunststoff -
    Schutzart IP54 -
    Gewicht 0.46 kg
    Technische Unterlagen
    Downloads
    Wählen Sie den Typ des Dokuments
    • Werbemittel und Druckprodukte
    • Zertifikate
    • Technische Unterlagen
    Name
    Herunterladen
    Anzeigen
    "RS-…-T" Produktbeschreibung 07-2021 (pdf 302.65Kb)
    Hochauflösende Produktabbildungen herunterladen "RS-...-T" (psd 1.79Mb)
    Das Bild "RS-...-T" für Ihre Seite herunterladen (png 476.62Kb)
    Abmessungen
    Charakteristik
    VENTS RS-3,0-T
    Parameter Wert Maßeinheit
    E 108.8 mm
    A 162 mm
    ØF 4.2 mm
    B 96 mm
    D 71 mm
    C 75 mm
    Anschlussschema
    Anschlussschema

    Anschluss und Verbindungen
    L Versorgungsspannung (230 VAC/50-60 Hz)
    N Stromversorgung, neutral
    PE Erdungsklemme
    L1 Nicht einstellbarer Ausgang, (230 V/max. 2 A)
    U1, U2 Einstellbarer Motorausgang, Linie
