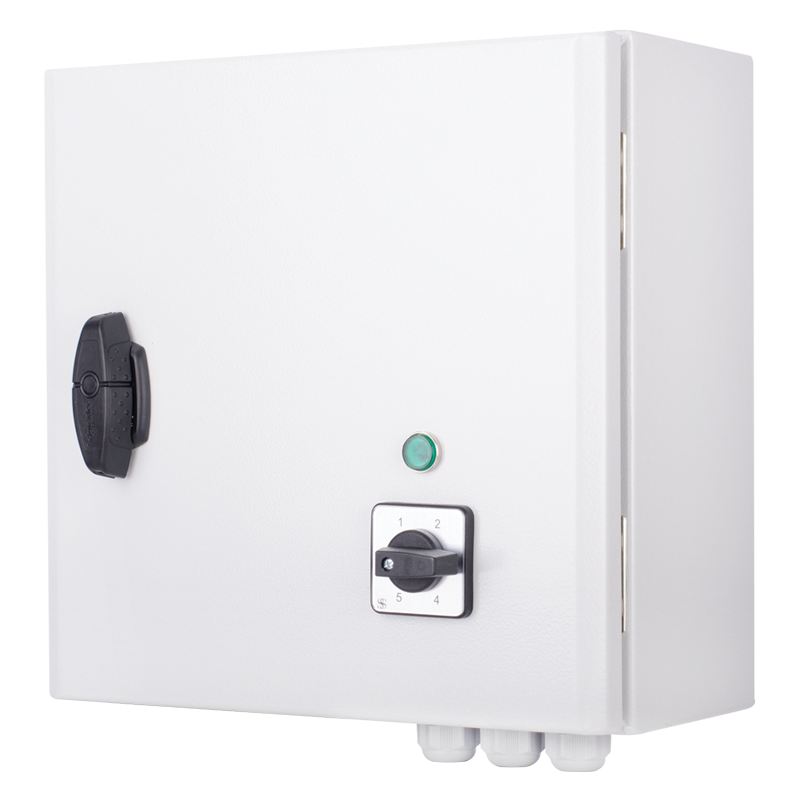

RSA5E-2-M

Beschreibung
Charakteristik
Downloads
Abmessungen
Anschlussschema

Beschreibung

VERWENDUNGSZWECK
Drehzahlregelung von Einphasen-Ventilatoren durch stufenweise Drehzahlregelung der Elektromotoren.	Beim Anschluss mehrerer Ventilatoren sollte beachtet werden, dass die maximale Stromstärke und Stromaufnahme des Drehzahlreglers nicht überschritten wird.
AUFBAU UND STEUERUNG
Gehäuse aus pulverbeschichtetem Stahl. Der Regler hat fünf Lüftungsstufen mit der Ausgangsspannung 110 V – 130 V – 160 V – 190 V – 230 V (für RSA5E-10-M und RSA5E-13-M – 110 V – 140 V – 170 V – 190 V – 230 V).	Der Regler ist mit einer Betriebsanzeigelampe und einem Drehzahlregelknopf ausgestattet.
SCHUTZART
Der Drehzahlregler verfügt über eine eingebaute Motorschutzeinrichtung, welche die Stromversorgung unterbricht, sobald das Temperaturrelais, das im Ventilatormotor eingebaut ist, ausgelöst wird. Die Wiedereinschaltung erfolgt erst, wenn die Motortemperatur dem Betriebswert entspricht.	Extra Funktionen des Reglers: Anschlussklemmen des Raumthermostats bzw. des Frostschutzthermostats (bei Unterbrechung des Stromkreises wird die Spannungsversorgung des Ventilatormotors unterbrochen), außer RSA5E- 10-M und RSA5E-13-M. Klemmen (230 V, max 2 A/3 A/4 A) zum Anschluss und der Steuerung von externen Anlagen (z.B. Luftklappenantrieb). ggf. Anschluss des externen Bedienungsfeldes der Drehzahlregelung (siehe Anschlussvarianten), außer RSA5E-10-M und RSA5E-13-M.
MONTAGE
Montage im Innenbereich.	Bei der Montage ist die freie Luftzirkulation zur Kühlung der Innenkreise zu sichern.

Charakteristik

Parameter	RSA5E-2-M	Maßeinheit
Versorgungsspannung	230	V
Stromaufnahme	2	А
Außenabmessungen AxBxC	226x144x120	mm
Max Umgebungstemperatur	40	°С
Phasen	1	-
Gehäusematerial	pulverbeschichteter Stahl	-
Schutzart	IP21	-
Gewicht	3.4	kg

Technische Unterlagen

Downloads

Abmessungen

Charakteristik

Parameter	Wert	Maßeinheit

Anschlussschema

* Der Reglerbetrieb ist ohne Motorüberhitzungsschutz (TK1) möglich, in diesem Fall sind die TK-Klemmen zu überbrücken. Der Reglerbetrieb ist auch ohne Thermostat (TS1) möglich, in diesem Fall sind die TS-Klemmen zu überbrücken.

VENTS RSA5E-2-M
