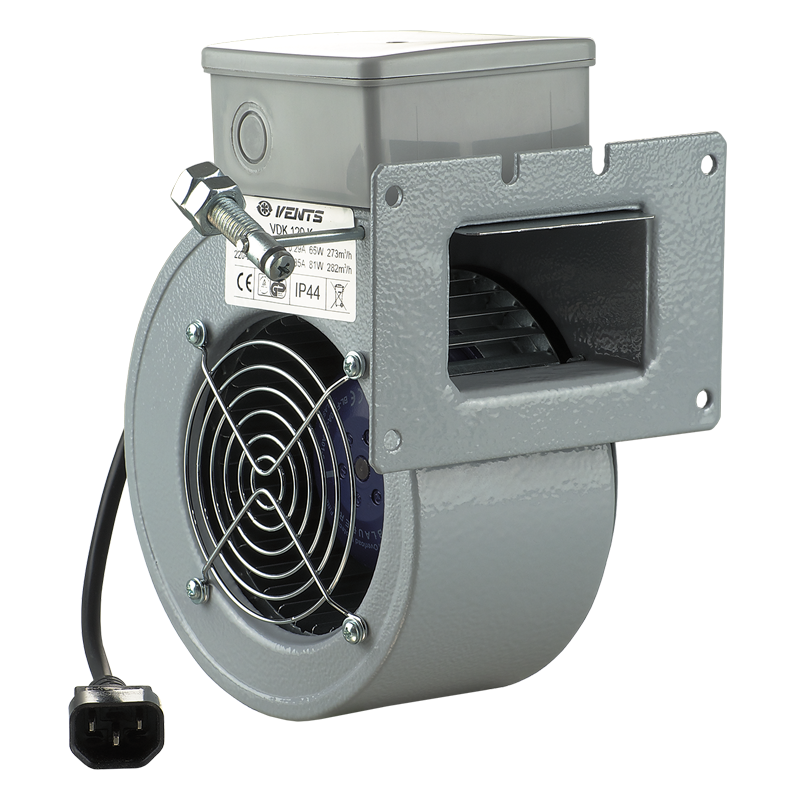

VENTS VDK 120 K

VENTS VDK 120 K

Druckversion Im PDF Format speichern

Luftförderung in die Kesselheizung des Feststoffbrennkessels für Zentralheizung. Förderleistung - 282 m³/h.

Zu Projekt hinzufügen

ZUM VERGLEICH HINZUFÜGEN

Beschreibung
Charakteristik
Downloads
Abmessungen
Montagebeispiel

Beschreibung

Beschreibung

EINSATZGEBIET
Luftförderung in die Kesselheizung des Feststoffbrennkessels für Zentralheizung.	Belüftung von Räumen und Maschinentechnik.
AUFBAU
Das Gehäuse wird aus pulverbeschichtetem Stahl gefertigt. Die Eintrittsöffnung ist mit einem Gitter geschützt. Die Austrittsöffnung des Ventilators ist angeflanscht.	Die selbsttätige Klappe wird an der Austrittsöffnung montiert um den Luftstrom zum Kessel beim Ventiltorstillstand abzusperren.
MOTOR
2- und 4-polige Außenläufer-Asynchronmotoren und Radiallaufräder mit vorwärts gekrümmten Laufradschaufeln aus verzinktem Stahlblech. 2-polige Außenläufer-Asynchronmotoren und Radiallaufräder mit rückwärts gekrümmten Laufradschaufeln. Der Motor verfügt über einen integrierten automatisch rückstellenden Überhitzungsschutz. Die Kugellager gewährleisten eine lange Lebensdauer des Motors.	Zur Erreichung der genauen technischen Kennwerte, sowie eines geräuscharmen und zuverlässigen Betriebs, wird jedes Laufrad während der Produktion dynamisch ausgewuchtet. Motorschutzart: IP 44.
DREHZAHLREGELUNG
Stufenlose oder stufenweise Drehzahlregelung über einen Thyristor- oder Trafo-Drehzahlregler.	Beim Anschluss mehrerer Ventilatoren sollte beachtet werden, dass die maximale Stromstärke und Stromaufnahme des Drehzahlreglers nicht überschritten wird.
MONTAGE
Der Sensor wird im Luftstrom installiert und am Luftkanal mit Hilfe eines Flansches mit drei Schraubenöffnungen befestigt. Der Anschluss an das Stromnetz erfolgt über die Außenklemmen.	Setzen Sie eine Dichtung zwischen der Flansche und dem Kessel ein um Luftverlust zu verhindern.

Charakteristik

Charakteristik

Parameter	VDK 120 K 50 Hz	VDK 120 K 60 Hz	Maßeinheit
Standardgröße	120	120	-
Phasen	1	1	˜
Frequenz	50	50	-
Spannung	220-240	220-240	V
Schalldruck 3 m	56	57	dBА
Leistungsaufnahme	65	81	W
Strom	0.29	0.35	А
Max. Förderleistung	273	282	m³/h
Maximaldruck	335	435	Pa
Schutzart	IP 44	IP 44	-
Gehäusematerial	pulverbeschichteter Stahl	pulverbeschichteter Stahl	-
Typ	zuluft	zuluft	-
Montage	Kamin	Kamin	-

Technische Unterlagen

Downloads

Abmessungen

Charakteristik

VENTS VDK 120 K

Parameter	Wert	Maßeinheit
B1	136	mm
B2	76	mm
L	176	mm
H	229	mm
H1	92	mm
H2	50	mm

Montagebeispiel

Montagebeispiel

Serie	Typengröße	Gehäusematerial	Rückschlagklappe
VENTS VDK	120	А – Aluminium	K
