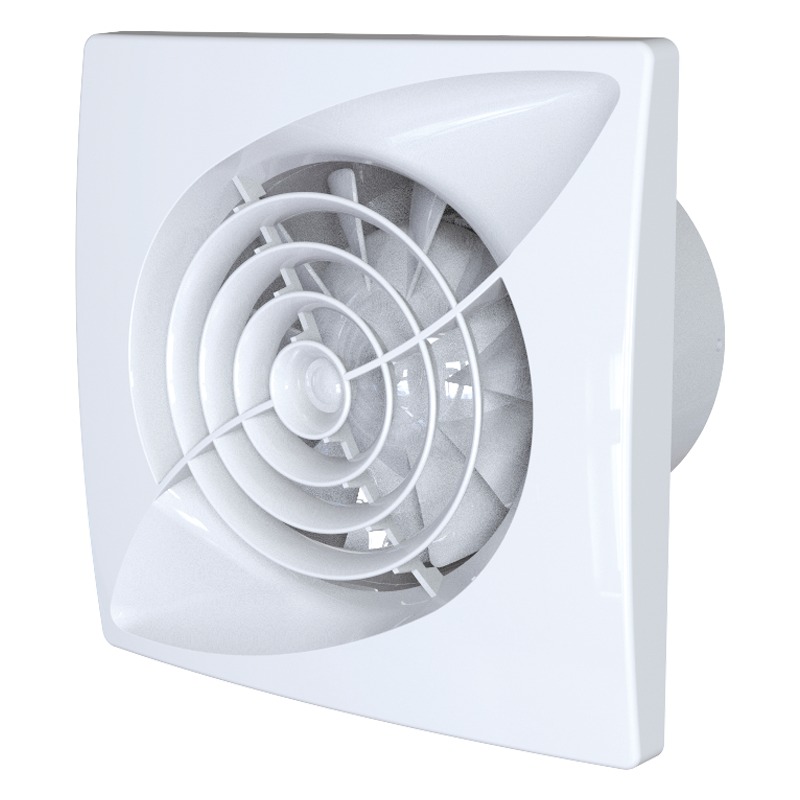

VENTS Casto 100-12

Axiale energiesparende geräuscharme Ventilatoren mit einer Luftförderleistung bis 85 m³/h.

Zu Projekt hinzufügen

ZUM VERGLEICH HINZUFÜGEN

Beschreibung
Charakteristik
Leistungsdiagramm
Downloads
Modifikationen
Abmessungen
Bezeichnungsschlüssel

Beschreibung

ANWENDUNG
Periodische oder kontinuerliche Lüftung von Badezimmern, Duschen, Küchen und anderer Wohnräumen. Lüftung der Räume, die geräuscharmen Betrieb benötigen.	Einsatz in einen Lüftungsschacht oder Anschluss an das Lüftungsrohr mit einem Durchmesser von 100 und 150 mm.
AUFBAU
Gehäuse und Laufrad sind aus hochwertigem, robustem und UV-beständigem Kunststoff gefertigt. Ein aerodynamisch profiliertes, halbradiales Laufrad sorgt für hohe Luftförderleistung und niedrigen Geräuschpegel.	Der Ventilator verfügt über eine speziell konstruierte Luftklappe zur Verhinderung des Luftstroms und Luftverluste bei Stillstand des Ventilators. Der Ausblassstutzen ist zur Verminderung von Luftturbulenzen und Geräuschen mit speziell entwickelten Luftgleichrichtern versehen.
MOTOR
Zuverlässiger Motor mit minimalem Energieverbrauch ab 8 W. Der Motor ist für den für wartungsfreien Dauerbetrieb ausgelegt.	Integrierter Überhitzungsschutz des Motors.
STEUERUNG
Manuelle Steuerung: Der Ventilator ist mit einem Raumlichtschalter gesteuert. Der Schalter ist nicht im Lieferumfang enthalten. Der Ventilator ist mit einem eingebauten Schnurschalter V gesteuert. Diese Steuerungsart ist für die Deckenmontage nicht anwendbar. Stufenlose Drehzahlregelung über eine externe Thyristorsteuerung (siehe Elektro-Zubehör). Die Drehzahlregler sind mit den Modifikationen T, TH, TP, VT, VTH nicht kompatibel.	Automatische Steuerung: Über die elektronische Steuereinheit BU-1-60. Die Steuereinheit ist als Sonderzubehör erhältlich. Über den Timer T (eingebauter einstellbarer Nachlaufschalter ermöglicht den Betrieb des Ventilators nach Ausschalten des Ventilators durch den Schalter). Über den Timer T1 (eingebauter einstellbarer Nachlaufschalter und Einschaltverzögerung ermöglicht das Einschalten des Ventilators in 0 bis 2 Minuten nach Abgabe des Steuersignals durch den Schalter und lässt den Ventilator 2 bis 30 Minuten nach Ausschalten des Schalters laufen). Über den Feuchtigkeitssensor und den Nachlaufschalter TH (wenn die Raumluftfeuchte über den Sollwert von 60 bis 90 % liegt, schaltet der Ventilator automatisch ein und läuft, bis sich die Feuchtigkeit normalisiert. Danach läuft der Ventilator innerhalb von der eingestellten Zeitdauer weiter und schaltet aus).
MONTAGEMERKMALE
Direkter Einbau in einen Lüftungsschacht. Falls der Lüftungsschacht von Montageort des Ventilators entfernt ist, können flexible Lüftungsrohre eingesetzt werden. Ein Lüftungsrohr wird an den Auslassflansch mit Hilfe einer Rohrschelle angeschlossen.	Befestigung an der Wand mit Schrauben. Kann zur Deckenmontage verwendet werden, falls der Ventilator mit Kugellagern bestellt wird (Modifikation Casto L) verwendet werden.
MONTAGEBEISPIEL

Charakteristik

Parameter	VENTS Casto 100-12	VENTS Casto 100-12 T	VENTS Casto 100-12 T1	VENTS Casto 100-12 TH	VENTS Casto 100-12 V	VENTS Casto 100-12 VT	VENTS Casto 100-12 VTH	VENTS Casto 100-12 L	Maßeinheit
Spannung	12	12	12	12	12	12	12	12	V
Frequenz	50	50	50	50	50	50	50	50	Hz
Leistungsaufnahme	8	8	8	8	8	8	8	8	W
Förderleistung	85	85	85	85	85	85	85	85	m³/h
Max. Förderleistung	24	24	24	24	24	24	24	24	l/s
Spezifische Leistung	0.34	0.34	0.34	0.34	0.34	0.34	0.34	0.34	W/l/s
Stromaufnahme	1.02	1.02	1.02	1.02	1.02	1.02	1.02	1.02	А
Schalldruck 3 m	28	28	28	28	28	28	28	28	dBА
Stutzenmaße	100	100	100	100	100	100	100	100	mm
Aufbau	axial	axial	axial	axial	axial	axial	axial	axial	-
Gewicht	0.45	0.45	0.45	0.45	0.45	0.45	0.45	0.45	kg
IP Code	IP 44	IP 44	IP 44	IP 44	IP 44	IP 44	IP 44	IP 44	-
Typ	abluft	abluft	abluft	abluft	abluft	abluft	abluft	abluft	-
Montage	Wandmontage, Deckenmontage	Wandmontage, Deckenmontage	Wandmontage, Deckenmontage	Wandmontage, Deckenmontage	Wandmontage, Deckenmontage	Wandmontage, Deckenmontage	Wandmontage, Deckenmontage	Wandmontage, Deckenmontage	-

Leistungsdiagramm

Auswahlverfahren:
Luftleistung:
Druck:

Arbeitspunkt

Luftleistung: --
Druck: ---

Technische Unterlagen

Downloads

Modifikationen

Name der Modifikation
VENTS Casto 100-12
VENTS Casto 100-12 T
VENTS Casto 100-12 T1
VENTS Casto 100-12 TH
VENTS Casto 100-12 V
VENTS Casto 100-12 VT
VENTS Casto 100-12 VTH
VENTS Casto 100-12 L

Name der Modifikation	Nachlaufschalter	Einschaltverzögerung	Feuchtigkeitssensor	Schnurschalter	Kugellagermotor
VENTS Casto 100-12	-	-	-	-	-
VENTS Casto 100-12 T		-	-	-	-
VENTS Casto 100-12 T1			-	-	-
VENTS Casto 100-12 TH		-		-	-
VENTS Casto 100-12 V	-	-	-		-
VENTS Casto 100-12 VT		-	-		-
VENTS Casto 100-12 VTH		-			-
VENTS Casto 100-12 L	-	-	-	-


+
+
+
+
+
+
+
+

Abmessungen

Charakteristik

Parameter	Wert	Maßeinheit
∅D	99	mm
B	150	mm
L	79	mm
L1	23	mm

Bezeichnungsschlüssel

SYMBOL	BEZEICHNUNGSERKLÄRUNG	BESCHREIBUNG MODIFIKATIONEN
	Casto L	Modifikation mit einem Kugellagermotor für eine längere Lebensdauer (ca 40 000 Betriebsstunden). Einbau des Ventilators ist in jeder Lage möglich. Die wartungsfreien Kugellager sind für unterbrechungsfreien Betrieb ausgelegt und dauergeschmiert.
	Casto T	Modifikation mit einem einstellbaren Nachlaufschalter (Nachlaufzeit von 2 bis 30 Minuten).
	Casto T1	Modifikation mit einer einstellbaren Einschaltverzögerung (von 0 bis 2 Minuten) und einem einstellbaren Nachlaufschalter (von 2 bis 30 Minuten).
	Casto TH	Modifikation mit einem einstellbaren Nachlaufschalter (Nachlaufzeit von 2 bis 30 Minuten) und einem Feuchtigkeitssensor (Einschaltfeuchte von 60 bis 90 %).
	Casto V	Modifikation mit einem Schnurschalter.
	Casto VT	Modifikation mit einemSchnurschalter und einem einstellbaren Nachlaufschalter (von 2 bis 30 Minuten).
	Casto VTH	Modifikation mit einem Schnurschalter und einem einstellbaren Nachlaufschalter (von 2 bis 30 Minuten) und einem Feuchtigkeitssensor (Einschaltfeuchte von 60 bis 90 %).
