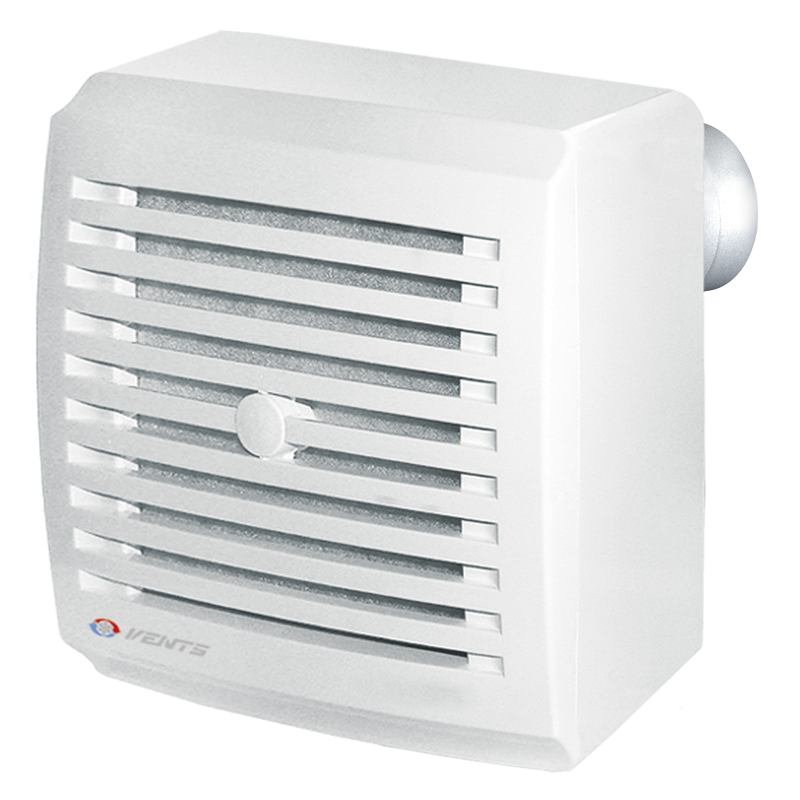

Lüftungssätze und Zuluftelemente VENTS VN-E 80
- Beschreibung
- Charakteristik
- Leistungsdiagramm
- Downloads
- Abmessungen
- Zusätzliche technische Daten
- Außenabmessungen
- Beschreibung der Optionen
Beschreibung
Beschreibung
| EINSATZGEBIET | |
|
|
| AUFBAU | |
|
|
| MOTOR | |
|
|
| MODIFIKATIONEN UND OPTIONEN | |
|
VN-A(E) 80 T: die Ventilatoren sind mit einem Timer ausgestattet. |
VN-A(E) 80 I: die Ventilatoren sind mit einem Intervallschalter ausgestattet. |
| STEUERUNG | |
|
|
| MONTAGEBEISPIELE | |
 |
|
Charakteristik
Charakteristik
| Parameter |
VENTS VN-E 80 Geschwindigkeitsstufe 1 |
VENTS VN-E 80 Geschwindigkeitsstufe 2 |
Maßeinheit |
|---|---|---|---|
| Spannung | 220-240 | 220-240 | V |
| Frequenz | 50 | 50 | Hz |
| Leistungsaufnahme | 24 | 29 | W |
| Max. Förderleistung | 21 | 28 | l/s |
| Max. Förderleistung | 75 | 100 | m³/h |
| Stromaufnahme | 0.11 | 0.13 | А |
| SFP | 1.15 | 1.04 | W/l/s |
| Schalldruck 3 m | 29 | 38 | dBА |
| Stutzenmaße | 80 | 80 | mm |
| Motortyp | 220-240V / 50Hz | 220-240V / 50Hz | - |
| Kanaldurchmesser | 80 | 80 | mm |
| Gewicht | 2.7 | 2.7 | kg |
| Aufbau | radial | radial | - |
| IP Code | IP 55 | IP 55 | - |
| Typ | abluft | abluft | - |
| Montage | Wandmontage, Deckenmontage | Wandmontage, Deckenmontage | - |
Leistungsdiagramm
Leistungsdiagramm
- Auswahlverfahren:
- Luftleistung:
- Druck:
Arbeitspunkt
- Luftleistung: --
- Druck: ---
Technische Unterlagen
Downloads
Wählen Sie den Typ des Dokuments
Abmessungen
Charakteristik
| Parameter | Wert | Maßeinheit |
|---|
Zusätzliche technische Daten
Zusätzliche technische Daten
Außenabmessungen
Außenabmessungen
Beschreibung der Optionen
Beschreibung der Optionen
| Bezeichnung | Beschreibung |
| T mit einem Timer |
Der Ventilator wird manuell mit dem externen Schalter auf die maximale Geschwindigkeit eingeschaltet, die Einschaltverzögerung beträgt 50 Sekunden. Die Rückkehr in die Grundstellung erfolgt mit dem Timer, die Nachlaufzeit beträgt 6 Minuten. Kontinuierlicher Betrieb mit niedriger Geschwindigkeit ist möglich. |
| TR mit einem einstellbaren Timer |
Mit dem externen Schalter kann der Ventilator manuell auf die maximale Geschwindigkeit geschaltet werden. Die Einschaltverzögerungszeit wird mit dem internen Regler im Bereich von 0 bis 150 Sekunden eingestellt. Die Nachlaufzeit wird mit dem internen Regler von 2 bis 30 Minuten eingestellt. Kontinuierlicher Betrieb mit niedriger Geschwindigkeit ist möglich. |
| I mit einem Intervallschalter |
Der Ventilator schaltet während des Betriebs periodisch auf die maximale Geschwindigkeit. Das Schaltintervall wird mit dem internen Regler im Bereich von 0,5 bis 15 Stunden eingestellt. Die Nachlaufzeit beträgt 10 Minuten. Der Ventilator kann mit dem externen Schalter manuell geschaltet werden, die Einschaltverzögerung beträgt 50 Sekunden. Kontinuierlicher Betrieb mit niedriger Geschwindigkeit ist möglich. |
| H mit einem Feuchtigkeitssensor |
Mit steigender relativer Luftfeuchtigkeit im Raum schaltet der Ventilator auf die maximale Geschwindigkeit. Er schaltet sich aus, wenn die relative Luftfeuchtigkeit um 10 % unter den eingestellten Wert sinkt. Der Feuchtesollwert wird im Bereich zwischen 60 % und 90 % eingestellt. Es ist eine Zwangsumschaltung auf die HöchstGeschwindigkeit vorgesehen, in diesem Fall beträgt die Einschaltverzögerung 50 Sekunden und die Nachlaufzeit wird vom internen Regler zwischen 2 und 30 Minuten eingestellt. Kontinuierlicher Betrieb mit niedriger Geschwindigkeit ist möglich. |
