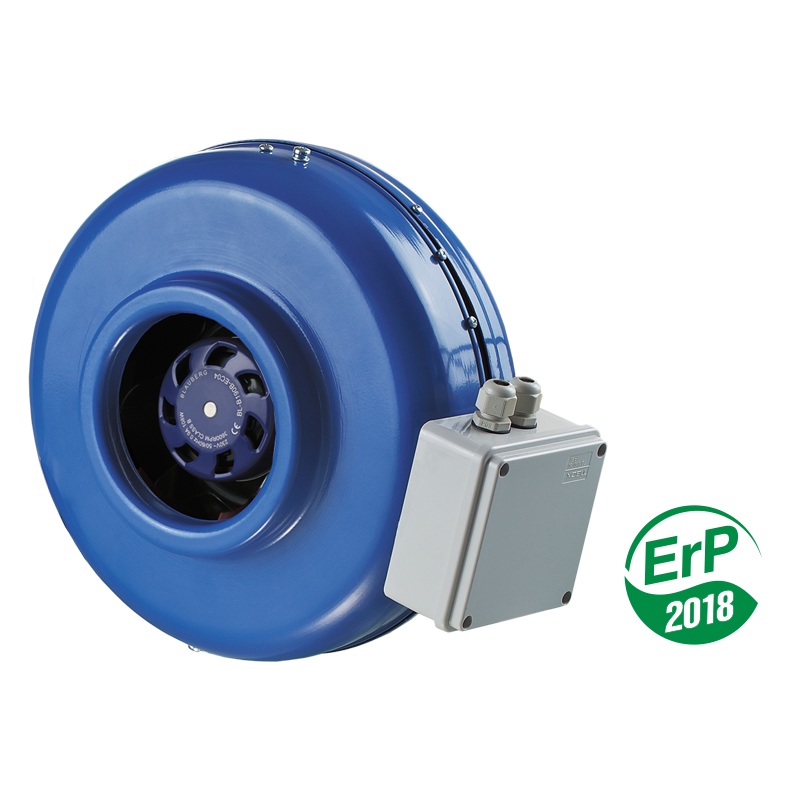

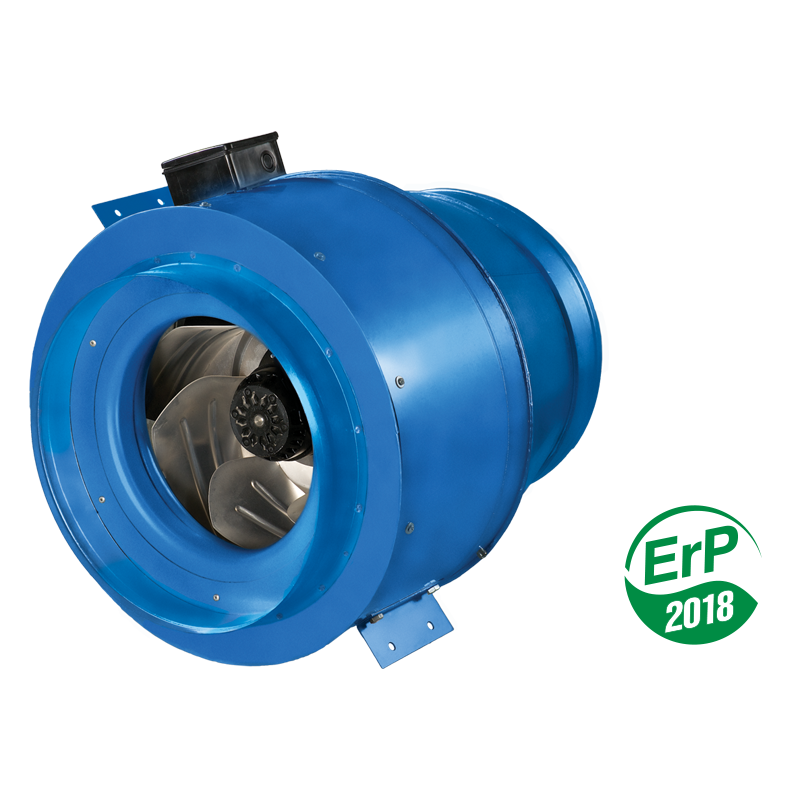

VENTS VKMS 315 EC

Radiale Rohrventilator im Stahlgehäuse mit einer Luftförderleistung von bis zu 1820 m³/h.

Zu Projekt hinzufügen

ZUM VERGLEICH HINZUFÜGEN

Beschreibung
Charakteristik
Leistungsdiagramm
Downloads
Abmessungen
Zusätzliche Daten
Bezeichnungserklärung

Beschreibung

EINSATZGEBIET
Zuluft- und Abluftlüftungssysteme für Gewerbe-, Büround andere öffentliche oder industrielle Räume, in welchen eine kostengünstige sowie regelbare Lüftung benötigt wird. Der Einsatz von EC-Motoren für die VKM-Serie ermöglicht es den Energieverbrauch um 35 % zu senken und dabei hohe aerodynamische Eigenschaften sowie einen niedrigen Geräuschpegel während des Betriebes zu erreichen. Die ideale Lösung für die Lüftung von öffentlichen Räumen, wie Banken, Supermärkten, Restaurants, Hotels sowie Wohngebäuden und Schwimmbädern.	Die EC Motoren lassen sich leicht in eine Zentralsteuerung integrieren. Das Stahlgehäuse gewährleistet bei Außenmontage einen zuverlässigen Betrieb. Kompatibel mit Lüftungsrohren mit Durchmesser 100, 125, 150, 160, 200, 250 und 315, 355 und 400 mm.
AUFBAU
Das Ventilatorgehäuse ist aus pulverbeschichtetem Stahl gefertigt.	Die modernen Herstellungsverfahren gewährleisten eine absolute Luftundurchlässigkeit des Gehäuses.
MOTOR
Hocheffiziente elektronisch kommutierte Außenläufer-Gleichstrommotoren mit rückwärtsgekrümmten Laufradschaufeln. Die EC Motoren bieten die fortschrittlichste Lösung für Energieeinsparung. EC Motoren zeichnen sich durch hohe Förderleistung und komplett steuerbaren Drehzahlbereich aus. Die hohe Effizienz bis zu 90 % ist ein entscheidender Vorteil eines elektronisch gesteuerten Motors.	Die Kugellager gewährleisten eine lange Lebensdauer des Motors und sind für 40 000 Betriebsstunden ausgelegt. Zur Erreichung der genauen technischen Kennwerte sowie des geräuscharmen und zuverlässigen Betriebs wird jedes Laufrad während der Produktion dynamisch ausgewuchtet. Motorschutzart: IP44.
DREHZAHLREGELUNG
Die Drehzahlregelung (Luftvolumenregelung) erfolgt über ein externes 0-10 V Steuersignal je nach der Temperatur-, Druck-, Rauch- und anderen Parametern. Synchron mit der Änderung einer Steuerungsgröße wird auch die Drehzahl entsprechend gesteuert und der Ventilator liefert den erforderlichen Volumenstrom im System. Die maximale Drehzahl hängt nicht von der Spannungsfrequenz ab.	EC Motor ist kompatibel mit der Frequenz 50 Hz sowie mit der Frequenz 60 Hz. Mehrere Ventilatoren können in eine Zentralsteuerung integriert werden. Die Software ermöglicht die exakte Betriebssteuerung von mehreren miteinander verbundenen Ventilatoren. Der Computerbildschirm zeigt alle Systemparameter an. Bei Bedarf kann jeder Ventilator individuell eingestellt werden.
MONTAGE
Der Ventilator kann in beliebiger Position montiert werden. Die Befestigung an der Wand erfolgt mit Hilfe der Befestigungswinkel aus dem Lieferumfang.	Der Anschluss an das Stromnetz erfolgt über den externen Klemmkasten.

Charakteristik

Parameter	VKMS 315 EC	Maßeinheit
Hochleistungsversion	nein	-
Geräuscharmer Motor	ja	-
Phasen	1	˜
Spannung	230	V
Frequenz	50/60	Hz
Schalldruck 3 m	49	dBА
Förderleistung	1820	m³/h
Leistungsaufnahme	183	W
Strom	1.44	А
Drehzahl	2780	min^-1
Max. Fördermitteltemperatur	-25 +60	°С
Schutzart	IP X4	-
Kanaldurchmesser	315	mm
EC-Motor	ja	-
Aufbau	radial	-
Gewicht	9.4	kg
Gehäusematerial	pulverbeschichteter Stahl	-
SEV-Klasse	-	-
Außenmontage	ja	-
Luftkanal	für Rundrohre	-
Typ	Be- und Entlüftung	-
Montage	Außenmontage, Rohreinschub	-
*	Um die ErP 2018-Anforderungen zu erfüllen, ist es notwendig, einen Drehzahlregler und die Steuerungstypologie local demand control (Anschluss eines Sensors) anzuwenden.	-

Leistungsdiagramm

Auswahlverfahren:
Luftleistung:
Druck:

Arbeitspunkt

Luftleistung: --
Druck: ---

Technische Unterlagen

Downloads

Abmessungen

Charakteristik

Parameter	Wert	Maßeinheit
ØD	313	mm
ØD1	409	mm
B	502	mm
B1	472	mm
L	462	mm
L1	60	mm
L2	60	mm
L3	50	mm

Zusätzliche Daten

Schalldruckpegel, A-bewertet		Frequenzband, Hz									LpA, 3 m dBА	LpA, 1 m dBА
	Hz	Ges.	63	125	250	500	1000	2000	4000	8000	LpA, 3 m dBА	LpA, 1 m dBА
L_wA Saugseitig	dBА	92	62	79	87	85	86	83	78	66	71	81
L_wA Druckseitig	dBА	90	65	78	74	84	85	84	78	64	69	79
L_wA Abstrahlung	dBА	69	31	49	59	63	66	62	53	39	49	59

Bezeichnungserklärung

Serie	Anschlussdurchmesser, mm	Motor	Varianten
VENTS VKM VENTS VKMS: Hochleistungsversion	100; 125; 150; 160; 200; 250; 315; 355; 400	ЕС: elektronisch kommutierter Synchronmotor	Un: Drehzahlregler mit elektronischem Thermostat und externem Temperatursensor mit 4 m Kabellänge. Temperaturbasierte Funktionsweise. U2n: Drehzahlregler mit elektronischem Thermostat und externem Temperatursensor mit 4 m Kabellänge. Temperaturbasiertes Ein- und Ausschalten. R1: Stromkabel mit Netzstecker. P: Eingebauter, stufenloser Drehzahlregler.
