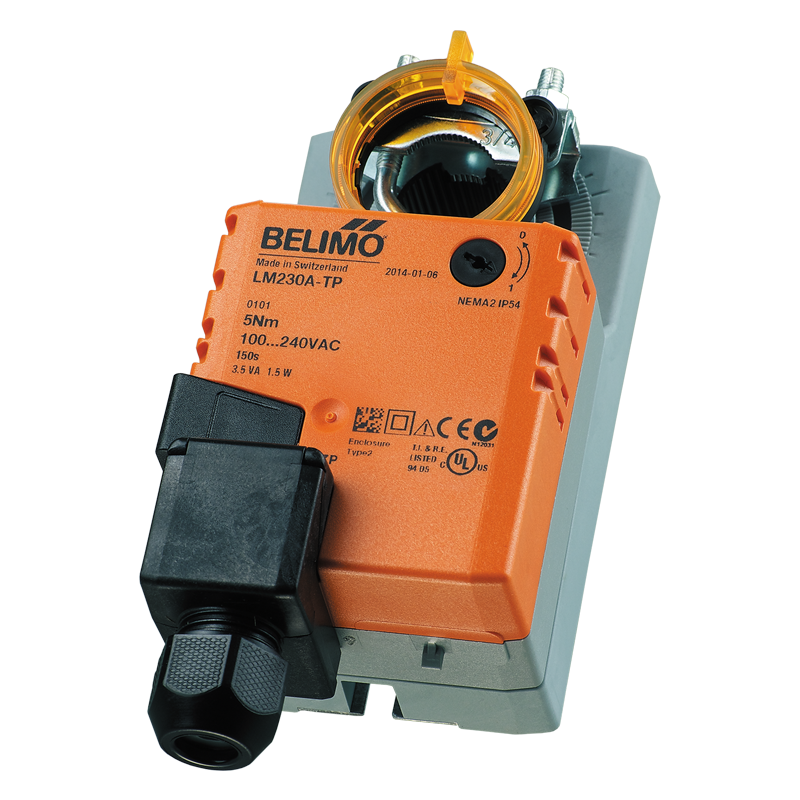

Elektrische Stellantriebe BELIMO LM230A/LM24A

Beschreibung

EINSATZGEBIET

Die Antriebe Serie LM mit der Beanspruchung 5 Nm sind bestimmt zur Steuerung der Luftklappen mit der Querschnittsfläche bis 1 m² in den Lüftungs- und Klimaanlagen.

STEUERUNG

Für LM24A, LM230A wird die Steuerung der Regel-Luftklappe mit einem 3-Punkt-System sichergestellt.
Die Öffnung und die Schließung der Luftklappe erfolgt nach dem Einleitersystem.

AUFBAU

Leichte Installation direkt auf der Luftklappenwelle.
Der Antrieb ist mit einem Spezialhalter versehen, der seine Drehung verhindert.
Der Antrieb ist mit dem Überlastungsschutz versehen.
Die Abschaltung erfolgt automatisch bei der Erreichung der grenzwertigen Stellung.
Beim Drücken und Halten des Druckknopfes am Gehäuse des Antriebes wird das Zahngetriebe ausgerastet, die Luftklappe kann manuell betrieben werden.
Die Einstellung des Drehwinkels erfolgt mit den mechanischen Anschlägen.

Modifikationen

Name der Modifikation

LМ24A

LM230A

Downloads

Schaltplan

AußenAbmessungen
