Beschreibung

EINSATZGEBIET	MONTAGE
Der Differenzdruckschalter erkennt den Druckabfalls bzw. messt den Luftdifferenzdruck (keine aggressive Gase). Einsetzbar in den Belüftungssystemen zur Bestimmung der Filterverschmutzung und des Antriebsriemenbruches des Radialventilators, usw.	AP-Wandmontage oder Rohreinbau mit Hilfe des Montagerahmens mit zwei Öffnungen für 5 mm -Schrauben mit dem Mittenabstand 40 mm. Die empfohlene Betriebsstellung ist vertikal, doch Montage in jeder Position ist zulässig. Bei der horizontalen Betriebsstellung ist die Abweichung der Schaltschwelle 11 Pa. Die Druckrohrleitungen können mit einer beliebigen Länge ausgelegt werden, jedoch bei der Länge über 3 m wird die Ansprechzeit verlängert. Der Differenzdruckschalter ist über den Druckentnahmestellen zu installieren. Um die Kondensat-Ansammlung zu vermeiden, ist die Rohrleitung so zu verlegen, dass die Schleifen bzw. die Wasser-Ansammlungsstellen nicht entstehen können.
AUFBAU UND STEUERUNG
Kunststoffgehäuse. Der Druckabfall, bei dem das Relais ausgelöst wird, wird durch die Drehung der Scheibe im Gehäuse vorgegeben. Der Lieferumfang des Relais versteht sich inkl. der 2 Kunststoffstutzen zur Druckentnahme aus der Luftrohrleitung, des PCs- Rohr 5 mm im Durchmesser und 2 m lang.

Montage mit Befestigungswinkel	Metall- Befestigungswinkel

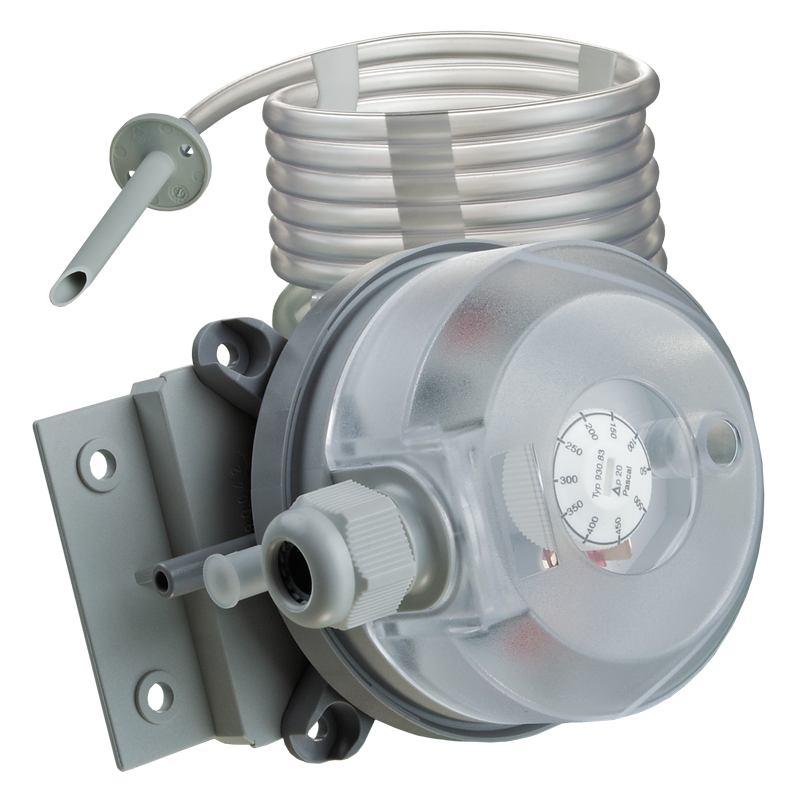

Pressostat VENTS DTV 500
