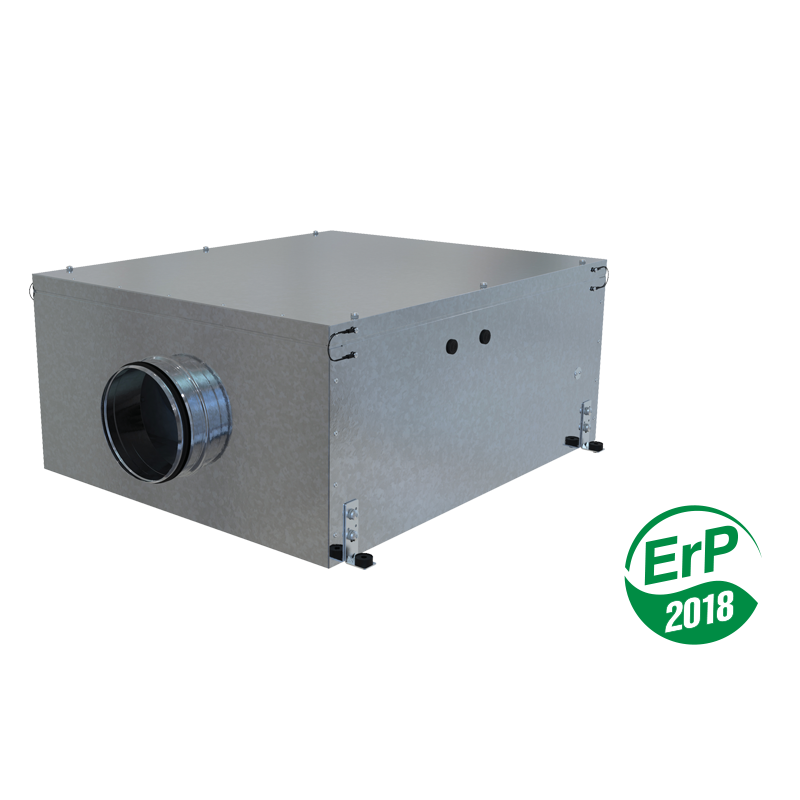

Schallisolierte Ventilator mit EC-Motor VENTS DuoVent EC-Serie

Beschreibung

ANWENDUNG
Abluftlüftungssysteme für Gewerbe-, Büro- und sonstige öffentliche oder industrielle Räume mit begrenztem Einbauraum. Der Ventilator DuoVent EC sorgt für einen unterbrechungsfreien Lüftungsbetrieb: Fällt ein Ventilator aus, schaltet sich automatisch der zweite Ventilator ein.	Die Steuerung der Betriebsarten erfolgt über die Steuereinheit, die nicht im Lieferumfang enthalten ist und separat bestellt werden muss. Ausgelegt für den Anschluss an runde Lüftungsrohre mit einem Durchmesser von 150 bis 400 mm.
AUFBAU
Das Ventilatorgehäuse besteht aus verzinktem Stahlblech mit wärme- und schalldämmendem Material. Die Luftklappe ermöglicht die Einstellung der Richtung des Luftstroms. Die Steuerung erfolgt über den Luftstrom.	Die runden Anschlussstutzen sind mit Gummi abgedichtet. Die aufklappbare Abdeckung ermöglicht den freien Zugang zu den Motoren und vereinfacht die Montage und Wartung der Ventilatoren und Lüftungsrohre ohne Demontage.

ELEKTROMOTOREN
Das Gerät ist mit hocheffizienten, elektronisch kommutierten (EC) Gleichstrommotoren mit Mischlaufrädern ausgestattet. EC-Motoren bieten die fortschrittlichste Lösung zur Energieeinsparung. Die Motoren sind mit einem eingebauten Überhitzungsschutz ausgestattet.	Die Kugellager im Motor gewährleisten eine lange Lebensdauer (40 000 Stunden). Um eine genaue Leistung, einen niedrigen Geräuschpegel und einen sicheren Ventilatorbetrieb zu erreichen, wird jede Turbine bei der Montage dynamisch ausgewuchtet. Die Schutzart des Motors ist IP44.
LAUFRAD
Dank des verbesserten Mischlaufrads, das ein Hybrid aus Axial- und Radiallaufrad ist, hat der Ventilator DuoVent EC einen niedrigen Stromverbrauch und Geräuschpegel bei hoher Förderleistung.	Der Diffusor, das speziell entwickelte Laufrad und der Luftgleichrichter am Ausgang des Ventilatorgehäuses sorgen für eine gleichmäßige Luftstromverteilung und ermöglichen die beste Kombination aus hoher Förderleistung, erhöhtem Druck und geringem Geräuschpegel.

STEUEREINHEIT
Ermöglicht die Überwachung und Meldung von Motorausfällen sowie die automatische Umschaltung des Geräts auf den Betrieb mit einem funktionierenden Motor.	Der Controller ist nicht im Lieferumfang enthalten und muss separat bestellt werden.
Funktionen der Steuereinheit:
Automatischer Wechsel des aktiven Ventilators mit voreingestellter Schaltdauer. Erzwungener Dauerbetrieb des Ventilators A. Erzwungener Dauerbetrieb des Ventilators B. Ventilatoralarm. Der ausgefallene Ventilator wird abgeschaltet, der zweite Ventilator wird eingeschaltet. Die Steuereinheit erzeugt ein Fehlersignal und eine entsprechende Anzeige. Regelung der Lüftungsstufe der Ventilatoren. Der Boost-Betrieb erhöht die Leistung des Ventilators. Es ist möglich, die Zeit einzustellen, während der der Ventilator in diesem Betrieb läuft.	Testbetrieb. Automatischer Wechsel des aktiven Ventilators mit einer Dauer von 1 bis 12 Minuten. Kontrolle der Motoren beim Start. Möglichkeit des Anschlusses an BMS. Möglichkeit des Anschlusses eines externen 0-10-V-Sensors. Anschlussmöglichkeit für externe Geräte (10 V und 24 V).
MONTAGE
Die Rohrventilatoren sind für die Montage mit den runden Lüftungsrohren vorgesehen. Die Ventilatoren werden zwischen den Lüftungsrohren montiert.	Bei der Montage des Ventilators ist auf einen ausreichenden Zugang für Wartungs- und Reparaturarbeiten zu achten.

Serie	Stutzendurchmesser, mm	Motortyp
VENTS DuoVent: geräuschisolierter Ventilator für runde Lüftungsrohre mit zwei Motoren	150; 200; 250; 315; 350; 400	EC: elektronisch kommutierter Synchronmotor
