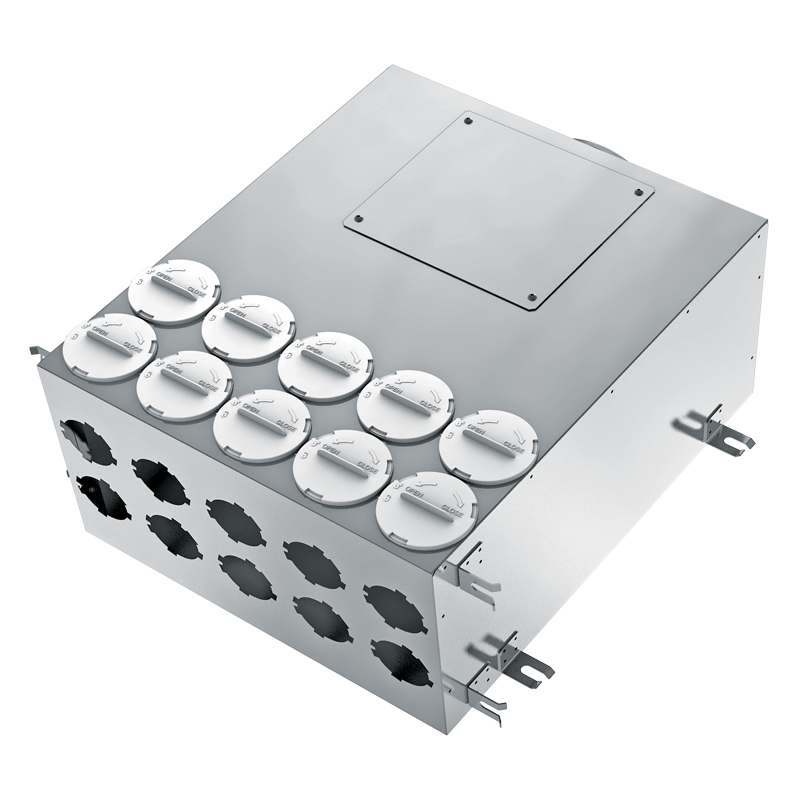

    Metall-Verteilerkasten FlexiVent 1001...x10

    Metall-Verteilerkasten FlexiVent 1001...x10
    Metall-Verteilerkasten FlexiVent 1001...x10
    zoom
    DruckversionIm PDF Format speichern
    Für Zu- und Abluftsysteme in Wohngebäuden. Für die Verteilung der Luft von der Lüftungsanlage über die Luftleitungen.
    Modellmerkmale
    • Luftleitungen und Montageelemente
    • für Rundrohre
    Serien von Produkten
    FlexiVent 1001200/63х10
    FlexiVent 1001200/63х10
    FlexiVent 1001200/75х10 / DN75
    FlexiVent 1001200/75х10 / DN75
    FlexiVent 1001160/63х10
    FlexiVent 1001160/63х10
    FlexiVent 1001160/75x10
    FlexiVent 1001160/75x10
    FlexiVent 1001150/75x10
    FlexiVent 1001150/75x10
    • Beschreibung
    • Modifikationen
    • Downloads
    Beschreibung
    Beschreibung
    FlexiVent 1001160/63х10
    • Aus aluzinkbeschichtetem Stahl hergestellt.
    • Der Flansch des Hauptrohres ist mit einem Dichtring versehen.
    • Der Anschluss der Lüftungsrohre erfolgt über entsprechende Flansche FlexiVent 0263 (verfügbar als Sonderzubehör).
    • Ungenutzte Öffnungen sind mit Blinddeckeln FlexiVent 030963 zu verschließen.
    • Interne Geräuschdämmung.
    Luftdurchsatz, m³/h Anzahl der Anschlussrohre Zuluft. Luftwiderstand (Pa) Abluft. Luftwiderstand (Pa)
    25 1 9,1 10,0
    50 2 9,5 10,5
    75 3 10,2 11,2
    100 4 11,0 12,1
    125 5 12,2 13,4
    150 6 13,6 15,0
    175 7 15,3 16,8
    200 8 17,2 18,9
    225 9 19,4 21,3
    250 10 21,8 24,0
    FlexiVent 1001200/63х10
    • Aus aluzinkbeschichtetem Stahl hergestellt.
    • Der Flansch des Hauptrohres ist mit einem Dichtring versehen.
    • Der Anschluss der Lüftungsrohre erfolgt über entsprechende Flansche FlexiVent 0263 (verfügbar als Sonderzubehör).
    • Ungenutzte Öffnungen sind mit Blinddeckeln FlexiVent 030963 zu verschließen.
    • Interne Geräuschdämmung.
    Luftdurchsatz, m³/h Anzahl der Anschlussrohre Zuluft. Luftwiderstand (Pa) Abluft. Luftwiderstand (Pa)
    25 1 9,1 10,0
    50 2 9,3 10,3
    75 3 9,8 10,8
    100 4 10,4 11,4
    125 5 11,2 12,3
    150 6 12,1 13,3
    175 7 13,2 14,5
    200 8 14,5 16,0
    225 9 16,0 17,6
    250 10 17,6 19,4
    FlexiVent 1001150/75х10
    • Aus aluzinkbeschichtetem Stahl hergestellt.
    • Der Flansch des Hauptrohres ist mit einem Dichtring versehen.
    • Der Anschluss der Lüftungsrohre erfolgt über entsprechende Flansche FlexiVent 0275 (verfügbar als Sonderzubehör).
    • Ungenutzte Öffnungen sind mit Blinddeckeln FlexiVent 030975 zu verschließen.
    • Interne Geräuschdämmung.
    Luftdurchsatz, m³/h Anzahl der Anschlussrohre Zuluft. Luftwiderstand (Pa) Abluft. Luftwiderstand (Pa)
    30 1 4,2 4,6
    60 2 4,7 5,2
    90 3 5,7 6,2
    120 4 6,9 7,6
    150 5 8,6 9,5
    180 6 10,6 11,7
    210 7 13,0 14,3
    240 8 15,8 17,4
    270 9 18,9 20,8
    300 10 22,4 24,6
    FlexiVent 1001160/75х10
    • Aus aluzinkbeschichtetem Stahl hergestellt.
    • Der Flansch des Hauptrohres ist mit einem Dichtring versehen.
    • Der Anschluss der Lüftungsrohre erfolgt über entsprechende Flansche FlexiVent 0275 (verfügbar als Sonderzubehör).
    • Ungenutzte Öffnungen sind mit Blinddeckeln FlexiVent 030975 zu verschließen.
    • Interne Geräuschdämmung.
    Luftdurchsatz, m³/h Anzahl der Anschlussrohre Zuluft. Luftwiderstand (Pa) Abluft. Luftwiderstand (Pa)
    30 1 4,2 4,6
    60 2 4,7 5,2
    90 3 5,7 6,2
    120 4 6,9 7,6
    150 5 8,6 9,5
    180 6 10,6 11,7
    210 7 13,0 14,3
    240 8 15,8 17,4
    270 9 18,9 20,8
    300 10 22,4 24,6
    FlexiVent 1001200/75х10
    • Aus aluzinkbeschichtetem Stahl hergestellt.
    • Der Flansch des Hauptrohres ist mit einem Dichtring versehen.
    • Der Anschluss der Lüftungsrohre erfolgt über entsprechende Flansche FlexiVent 0275 (verfügbar als Sonderzubehör).
    • Ungenutzte Öffnungen sind mit Blinddeckeln FlexiVent 030975 zu verschließen.
    • Interne Geräuschdämmung.
    Luftdurchsatz, m³/h Anzahl der Anschlussrohre Zuluft. Luftwiderstand (Pa) Abluft. Luftwiderstand (Pa)
    30 1 4,1 4,5
    60 2 4,5 4,9
    90 3 5,1 5,6
    120 4 6,0 6,6
    150 5 7,1 7,8
    180 6 8,5 9,3
    210 7 10,1 11,1
    240 8 11,9 13,1
    270 9 14,0 15,4
    300 10 16,4 18,0
    Modifikationen
    Name der Modifikation
    FlexiVent 1001200/63х10
    FlexiVent 1001200/75х10
    FlexiVent 1001160/63х10
    FlexiVent 1001160/75x10
    FlexiVent 1001150/75x10
    +
    +
    +
    +
    +
    Downloads
    Downloads
    Wählen Sie den Typ des Dokuments
    • Werbemittel und Druckprodukte
    • Zertifikate
    • Technische Unterlagen
    Name
    Herunterladen
    Anzeigen
    "Das modulare Luftverteilsystem FlexiVent" Betriebsanleitung 01-2020 (V156DE-01) (pdf 16.14Mb)
    "Das modulare System FlexiVent" Katalog 2022 (pdf 13.61Mb)
    Hochauflösende Produktabbildungen herunterladen "FlexiVent 1001...х10" (psd 2.06Mb)
    Das Bild "FlexiVent 1001...х10" für Ihre Seite herunterladen (png 424.6Kb)
