Beschreibung

ANWENDUNG	MOTOR

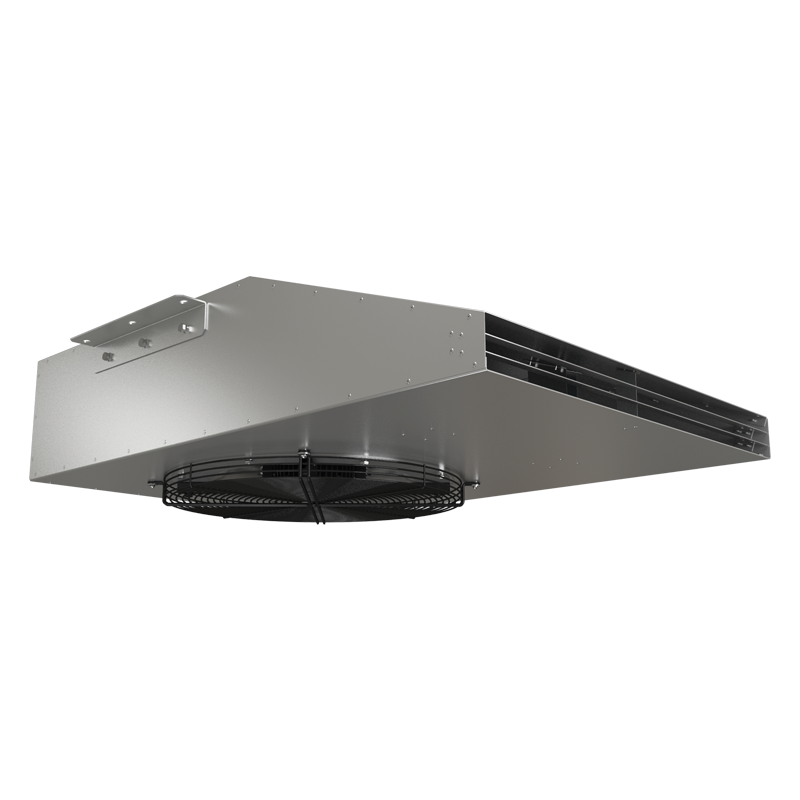

Die Radial-Impulsventilatoren ICF sind für allgemeine Lüftungszwecke in Tiefgaragen und überdachten Stellplätzen und Rauchabzug als Bestandteile eines Rauchabzugssystems. Die Ventilatoren erstellen einen Hochgeschwindigkeits-Luftstrahl zur Förderung der Luft in die erforderliche Richtung.	Es werden einstufige oder zweistufige 4-, 6-, 8-polige Asynchronmotoren verwendet. Schutzart der Ventilatormotoren: IP55. Die Motoren sind für eine Netzspannung von 400 V und eine Netzfrequenz von 50 Hz ausgelegt.
MODIFIKATIONEN	LAUFRAD
Ein- und zweistufige Modelle.	Es wird ein Stahl-Laufrad mit rückwärts gekrümmten Schaufeln verwendet.
AUFBAU	MONTAGE
Das Gehäuse ist aus polymerbeschichtetem Stahl gefertigt. Durch das Flachgehäuse eignet sich der Ventilator für Einbau in Räumen mit geringer Raumhöhe. Ein Schutzgitter an der Ansaugseite verhindert Eindringen von Fremdkörpern. Ein Deflektor an der Ausblassseite des Ventilators sichert eine korrekte Luftverteilung.	Der Ventilator ist für die Deckenmontage konzipiert. Der Einbau erfolgt über die mitgelieferten Montagehalter. Die Spannungsversorgung wird über den inneren Anschlusskasten zugeliefert. Der Netzanschluss und die Montage des Geräts sind in Übereinstimmung mit der Betriebsanleitung und dem Anschlussschema im Anschlusskasten durchzuführen.
Ventilatoren mit einer Feuerwiderstandsklasse von 200 °C/2 Stunden können separat bestellt werden.

BAUWEISE DES RADIAL-IMPULSVENTILATORS ICF
