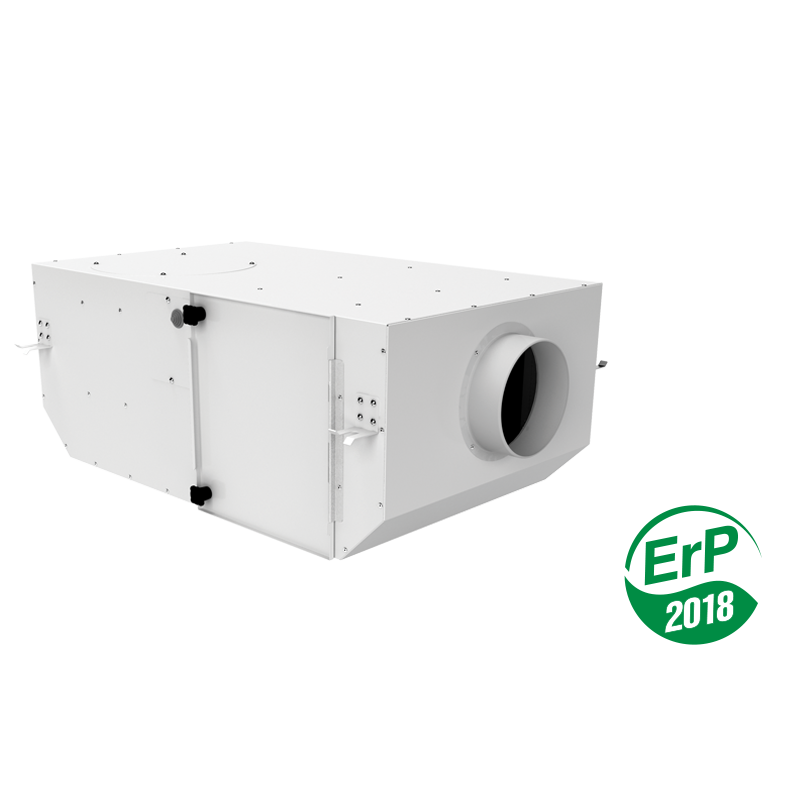

Schallisolierte Ventilatoren VENTS KSV-Serie

Beschreibung
Modifikationen
Leistungsdiagramm
Downloads
Bezeichnungsschlüssel
Zubehör

Beschreibung

ANWENDUNG
Die Ventilatoren eignen sich für Lüftung in diversen Gewerbe- und Industrieräumen mit erhöhten Anforderungen an der Luftqualität und den Geräuschpegel und bei platzsparender Montage.	Kompatibel mit Lüftungsrohren mit einem Durchmesser von 100, 150, 200 mm.
AUFBAU
Das Gehäuse des Ventilators ist aus polymerbeschichtetem Stahl gefertigt und mit innerer schalldämmender Auskleidung ausgestattet. Die Stromversorgung erfolgt über einen luftdichten Klemmkasten im Inneren des Gehäuses.	Der Aufbau ermöglicht einen bequemen Zugang zu den innen liegenden Teilen für die Wartungsarbeiten und den Filteraustausch.
MOTOR
Die einstufigen Modelle verfügen über vierpolige Asynchron-Außenläufermotoren und Radiallaufräder mit vorwärts gekrümmten Schaufeln. Die Turbinen sind dynamisch ausgewuchtet. Die Motoren sind kompatibel mit einer Netzfrequenz von 60 Hz. Die zweistufigen Modelle (Duo) verfügen über Asynchron-Außenläufermotoren und Radiallaufräder mit vorwärts gekrümmten Schaufeln.	Die Turbinen sind dynamisch ausgewuchtet. Zweistufige Drehzahlregelung. Die Motorkugellager gewährleisten eine lange Nutzungsdauer. Die Motoren haben einen eingebauten Überhitzungsschutz mit automatischem Neustart. Schutzart des Motors IP44.
AUSFÜHRUNGEN
KSV DUO: zweistufiger Ventilator.	KSV Q: geräuscharmer Ventilator mit niedriger Leistung.
DREHZAHLREGELUNG
Stufenlose Drehzahlregelung über den externen Drehzahlregler RS-1-400 (Sonderzubehör) für die einstufigen Modelle.	Drehzahlregelung über den externen Dreh-zahlschalter P2-10 (Sonderzubehör) für die zweistufigen Modelle.
MONTAGE
Die Ventilatoren sind zum Anschluss an runde Lüftungsrohre konstruiert. Wenn der Ventilator über die flexiblen Antivibrations-Verbinder angeschlossen wird, die Befestigung des Ventilators an der Montagefläche erfolgt mit Hilfe der mitgelieferten Montagehalter.	Der Ventilator ist für jede Einbaulage ausgelegt (u.a. in abgehängte Decken), in Übereinstimmung mit der Luftstromrichtung, die mit dem Pfeil auf dem Gehäuse gezeigt ist. Der Wartungszugang muss vorgesehen werden.
LUFTFILTERUNG
Eingebaute Filter (bis zu drei Filter verschiedener Filterklassen) bieten effektive Luftreinigung. Vorfilterung erfolgt über den G4-Filter. Die Sekundärreinigung erfolgt über einen F8-Filter oder einen H13-HEPA-Filter. F8-Filter verzögert bis 98% der Feststoffpartikel mit einem Durchmesser von 2,5 μm.	H13-Filter verzögert bis 99% der Feststoffpartikel mit einem Durchmesser von 2,5 μm, sowie Feder und Bakterien. Zur zusätzlichen Entfernung von unerwünschten Gerüchen und Gasen kann ein Kohlenfilter installiert werden.

ANWENDUNGSVARIANTE

Modifikationen

Name der Modifikation

KSV 100 G4

KSV 150 Q G4

KSV 200 DUO G4

KSV 150 G4

KSV 150 DUO G4

KSV 200 G4

KSV 150 DUO Q G4

KSV 100 DUO G4

KSV 100 G4/F8

KSV 200 DUO G4/F8

KSV 150 DUO G4/F8

KSV 150 DUO Q G4/F8

KSV 100 DUO G4/F8

KSV 200 G4/F8

KSV 150 G4/F8

KSV 150 Q G4/F8

KSV 200 G4/H13

KSV 100 DUO G4/H13

KSV 150 G4/H13

KSV 150 DUO Q G4/H13

KSV 150 Q G4/H13

KSV 150 DUO G4/H13

KSV 100 G4/H13

KSV 200 DUO G4/H13

Leistungsdiagramm

Auswahlverfahren:
Luftleistung:
Druck:

Arbeitspunkt

Luftleistung: --
Druck: ---

Downloads

Bezeichnungsschlüssel

Serie	Stutzendurchmesser, mm	Motor-Ausführungen	Filters	Options
VENTS KSV	100; 150; 200	Duo: zweistufiger Motor Q: geräuscharmer Motor mit geringer Leistung	G4: nur G4-Filter; G4/F8: G4+F8-Filter; G4/F8/Сarbon: G4+F8-Filter+Kohlenfilter; G4/H13: G4+H13-Filter; G4/H13/Carbon: G4+H13-Filter+Kohlenfilter;	R: 0,4 m langes Netzkabel mit einem С14-Kaltgerätestecker; R1: 0,4 m langes Netzkabel mit einem Schutzkontaktstecker

Zubehör

Modell	Wechselbarer G4-Panelfilter	Wechselbarer F8-Panelfilter	Wechselbarer H13-Panelfilter	Wechselbarer Panel-Kohlenfilter	Drehzahlregler
Modell
KSV 100	SF 220x400x47-G4	SF 220x400x47-F8	SF 220x400x47-H13	SF 220x400x47-S	RS-1-400
KSV 150 Q	SF 220x400x47-G4	SF 220x400x47-F8	SF 220x400x47-H13	SF 220x400x47-S
KSV 150	SF 270x425x47-G4	SF 270x425x47-F8	SF 270x425x47-H13	SF 270x425x47-S
KSV 200	SF 270x590x47-G4	SF 270x590x47-F8	SF 270x590x47-H13	SF 270x590x47-S
KSV 100 DUO	SF 220x400x47-G4	SF 220x400x47-F8	SF 220x400x47-H13	SF 220x400x47-S	P2-10
KSV 150 DUO Q	SF 220x400x47-G4	SF 220x400x47-F8	SF 220x400x47-H13	SF 220x400x47-S
KSV 150 DUO	SF 270x425x47-G4	SF 270x425x47-F8	SF 270x425x47-H13	SF 270x425x47-S
KSV 200 DUO	SF 270x590x47-G4	SF 270x590x47-F8	SF 270x590x47-H13	SF 270x590x47-S
