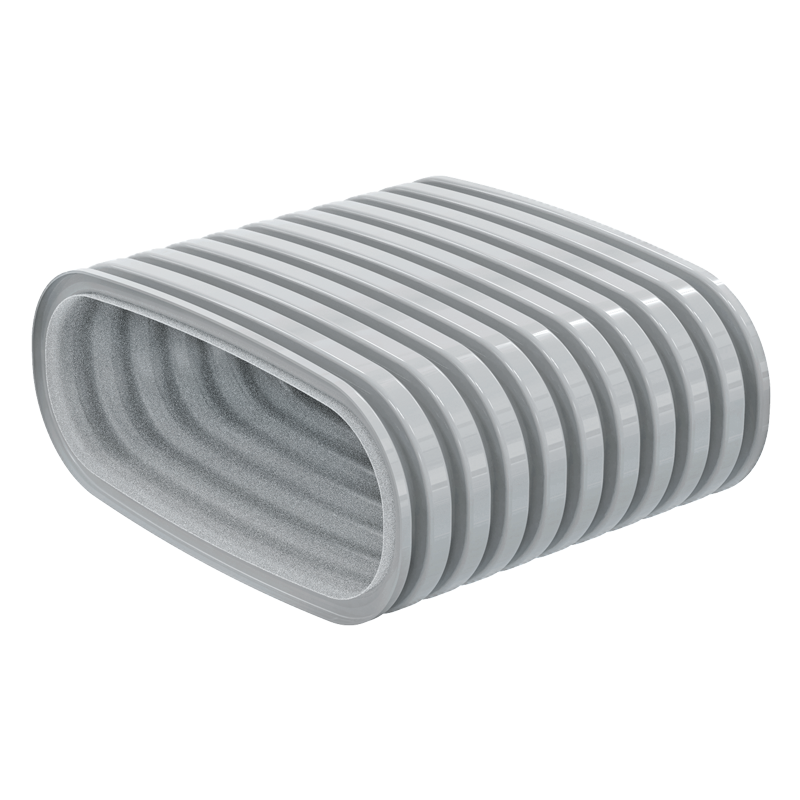

    Ovalrohr mit antistatischer Behandlung

    Ovalrohr mit antistatischer Behandlung
    Ovalrohr mit antistatischer Behandlung
    zoom
    DruckversionIm PDF Format speichern
    Modellmerkmale
    • Luftleitungen und Montageelemente
    Serien von Produkten
    FlexiVent 0102525000
    FlexiVent 0102525000
    FlexiVent 0102522000
    FlexiVent 0102522000
    • Beschreibung
    • Modifikationen
    • Downloads
    • Diagramm
    Beschreibung
    Beschreibung
    • Aus Polyethylen hoher Dichte (HDPE) hergestellt.
    • Maximale Förderleistung: 30 m³/h.
    • Horizontaler Biegeradius: rh = 3×B.
    • Vertikaler Biegeradius: rv = 3×H.
    • Kreis-Belastungsfähigkeit 8 kN/m² gemäß EN ISO 9969.
    • Betriebstemperatur: -20 bis +60 °C.
    • Die glatte Innenfläche sichert einen niedrigen Luftwiderstand und einfache Reinigung.
    Luftgeschwindigkeit durch den Querschnitt, m/s 2 2,5 3
    1 Rohr – Luftdurchsatz, m³/h 28 35 42
    2 Rohre – Luftdurchsatz, m³/h 56 70 84
    Rohrlänge, m Rohrwiderstand, Pa
    2 4,4 6,8 9,8
    4 8,7 13,6 19,6
    6 13,1 20,4 29,4
    8 17,4 27,2 39,2
    10 21,8 34,0 49,0
    12 26,1 40,8 58,8
    14 30,5 47,6 68,6
    16 34,8 54,4 78,4
    18 39,2 61,3 88,2
    Modifikationen
    Name der Modifikation
    FlexiVent 0102525000
    FlexiVent 0102522000
    +
    +
    Downloads
    Downloads
    Wählen Sie den Typ des Dokuments
    • Werbemittel und Druckprodukte
    • Zertifikate
    • Technische Unterlagen
    Name
    Herunterladen
    Anzeigen
    "Das modulare Luftverteilsystem FlexiVent" Betriebsanleitung 01-2020 (V156DE-01) (pdf 16.14Mb)
    "Das modulare System FlexiVent" Katalog 2022 (pdf 13.61Mb)
    Hochauflösende Produktabbildungen herunterladen "FlexiVent 0102525000, FlexiVent 0102522000" (psd 1.54Mb)
    Das Bild "FlexiVent 0102525000, FlexiVent 0102522000" für Ihre Seite herunterladen (png 380.07Kb)
