Ungedämmte Lüftungsrohre Polyvent 605-Serie

Beschreibung

BESCHREIBUNG	MERKMALE

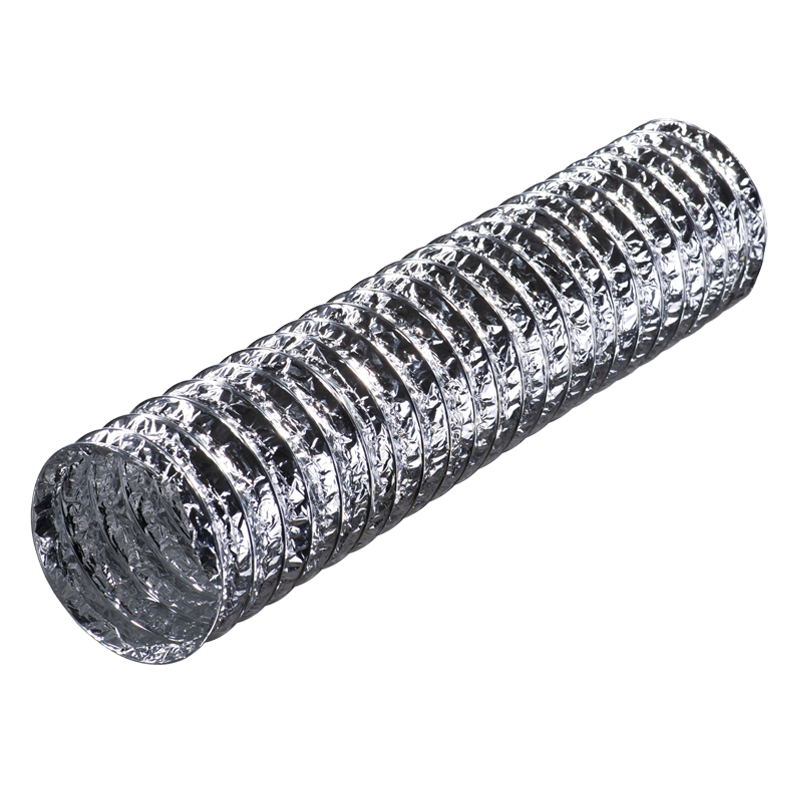

Flexible Luftleitung aus polyesterlaminierter Aluminiumfolie. Federspirale aus Kohlenstoffstahl.	Umweltfreundlich, emittiert keine Schadstoffe beim Betrieb. Cadmium- und chlorfrei. Erhöhte Ausdehnbarkeit und Temperatur-beständigkeit: für M0 kurzzeitig bis +250 °C, für M1 kurzzeitig bis +150 °C. Hohe Festigkeitseigenschaften und mechanische Widerstandsfähigkeit.
EMPFOHLENER EINSATZ
Wohnraum- und Industrielüftungs-, Luftheizund Klimasysteme. Peripheriesegmente von großen zentralen Systemen mit dem max. Betriebsdruck 3000 Pa und Sonderanforderungen an Feuerbeständigkeit (M0 oder M1). Lüftung von Kinderbetreuungseinrichtungen inklusive Kindergärten, Bildungseinrichtungen, Gesundheitseinrichtungen und Kurein-richtungen.

Modifikationen

Name der Modifikation

Polyvent 605 M0

Polyvent 605 M1

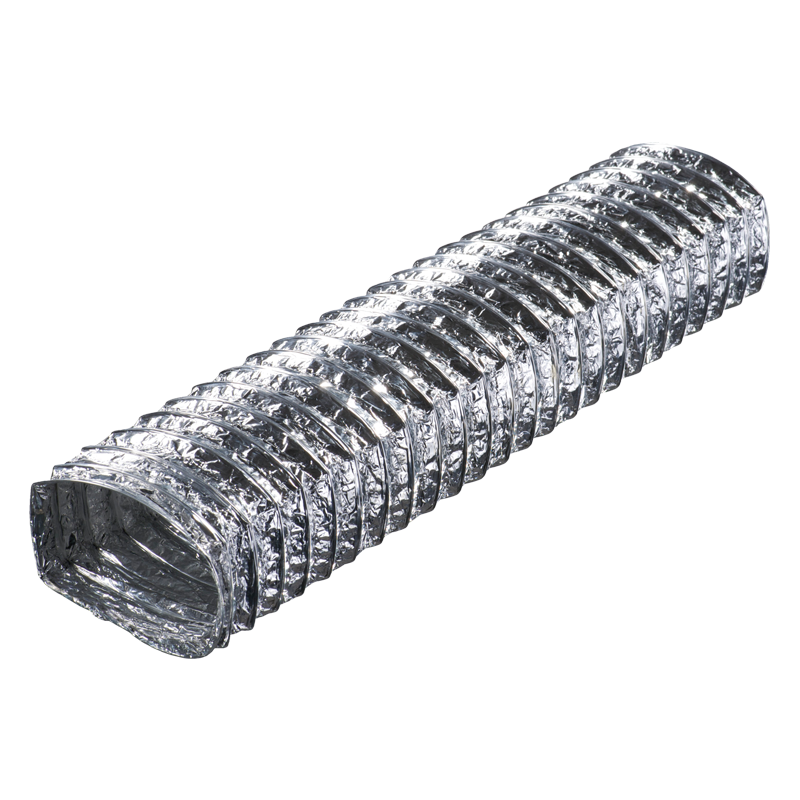

Polyvent 6051 M0

Polyvent 6051 M1

Downloads

Farbvorschlag

Verpackung


Karton		Bunte Einzelverpackung		Netzbeutel

Bestellcode

Polyvent

Serie

Typ

Länge

–

Farbe

605

М0

_ – aluminium

6051

М1

B – braun

Zubehör

Diffusoren und Tellerventile

Lüftungsgitter und Lüftungshauben

Druckverlustdiagramm

DRUCKVERLUSTDIAGRAMM FÜR EINE 1 M LANGGESTRECKTE LUFTLEITUNG

Berechnungsbeispiel

Wählen Sie eine diagonale Linie, welche dem Luftleitungsdurchmesser entspricht in mm, z. B. 200 mm.
Finden Sie einen Punkt, wo diese Diagonale die vertikale Linie, welche das Luftvolumen in m³/h anzeigt, (z.B. 500 m³/h) kreuzt.
Eine horizontale Linie, die den Druckverlust für jeden 1 m des geraden Luftabschnittes anzeigt, kreuzt diesen Schnittpunkt.
Multiplizieren Sie den Wert des Druckverlustes (2,4 Pa bei der Temperatur +20 °C) mit der Gesamtlänge des Luftleitungsabschnitt, um den Gesamtwert des Druckverlustes zu erfinden. Zur Berechnung des Druckverlustes bei einem Lüftungssystem mit Segmentbogen betrachten Sie jeden Bogen als einen extra Meter der Luftleitung.
