Ungedämmte Lüftungsrohre Polyvent 606-Serie

Beschreibung

BESCHREIBUNG	MERKMALE
Flexible Luftleitung aus PVC-Folie mit einer Federstahlspirale aus Kohlenstoffstahl.	Niedrige Druckverluste dank der erhöhten Wandfestigkeit. Die Lebensdauer von Polyvent 606 ist vergleichbar mit der Lebensdauer der verzinkten Lüftungsrohre. Hohe Abriebfestigkeit. Hohe mechanische Belastbarkeit, hohe chemische Beständigkeit inklusive Säuren, Alkalilaugen und anderen chemischen Stoffen. Schwerentflammbar, feuerdämmend, selbstverlöschend.
EMPFOHLENER EINSATZ
Hochbelastete Wohnraum-, Gewerbe-, Industrielüftung und Klimasysteme. Abfuhr von der feuchtebelasteten Luft. Abfuhr von Rauchgasen, Schweißgasen, Feststoffpartikeln, Abfällen, Fasermaterialien, Dünsten, Schleifschlamm.

Modifikationen

Name der Modifikation

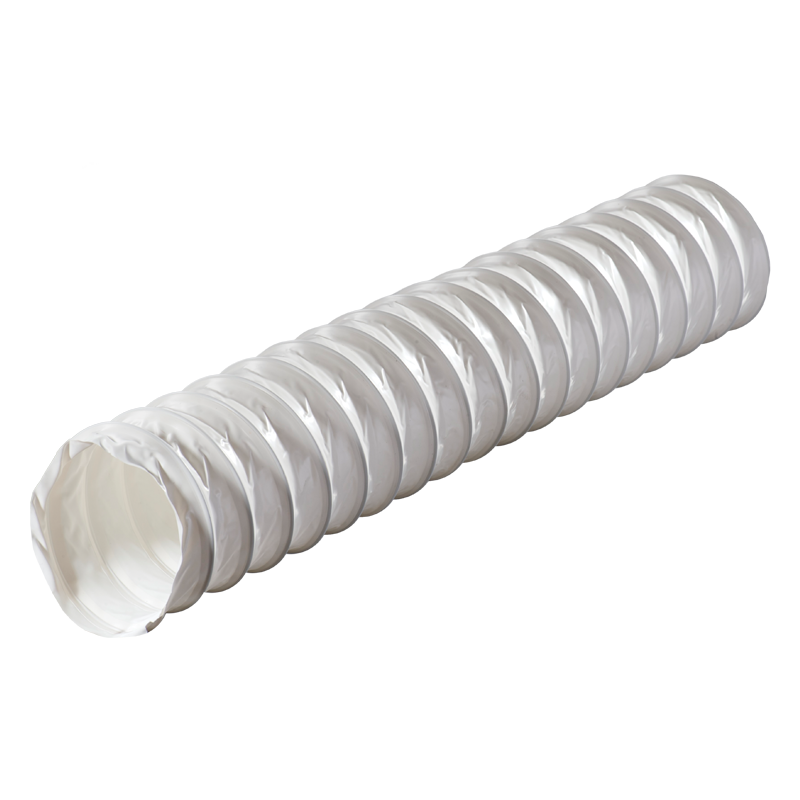

Polyvent 606

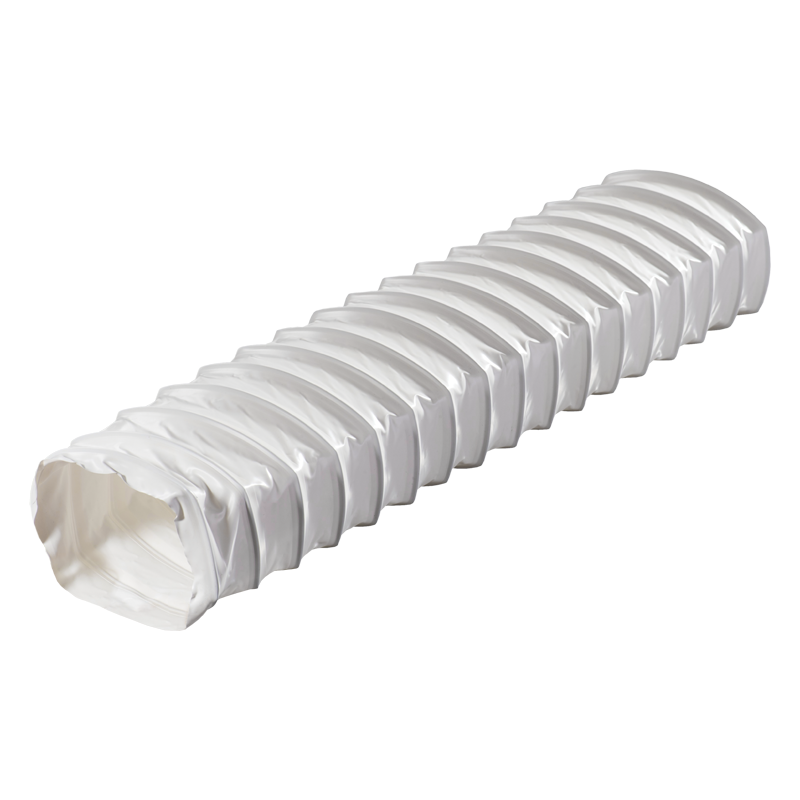

Polyvent 6061

Downloads

Farbvorschlag

Verpackung


Karton		Bunte Einzelverpackung		Netzbeutel

Bestellcode

Zubehör

Diffusoren und Tellerventile

Lüftungsgitter und Lüftungshauben

Druckverlustdiagramm

DRUCKVERLUSTDIAGRAMM FÜR EINE 1 M LANGGESTRECKTE LUFTLEITUNG

Berechnungsbeispiel

Wählen Sie eine diagonale Linie, welche dem Luftleitungsdurchmesser entspricht in mm, z. B. 200 mm.
Finden Sie einen Punkt, wo diese Diagonale die vertikale Linie, welche das Luftvolumen in m³/h anzeigt, (z.B. 500 m³/h) kreuzt.
Eine horizontale Linie, die den Druckverlust für jeden 1 m des geraden Luftabschnittes anzeigt, kreuzt diesen Schnittpunkt.
Multiplizieren Sie den Wert des Druckverlustes (2,4 Pa bei der Temperatur +20 °C) mit der Gesamtlänge des Luftleitungsabschnitt, um den Gesamtwert des Druckverlustes zu erfinden. Zur Berechnung des Druckverlustes bei einem Lüftungssystem mit Segmentbogen betrachten Sie jeden Bogen als einen extra Meter der Luftleitung.
