Ungedämmte Lüftungsrohre Polyvent 615-Serie

Beschreibung

BESCHREIBUNG	MERKMALE

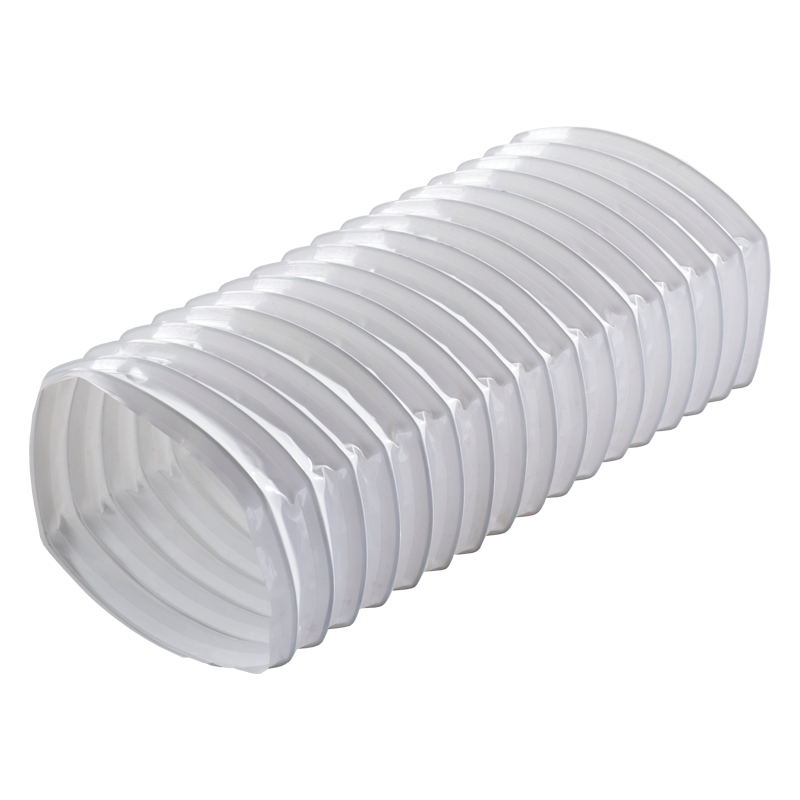

Flexible Luftleitung aus Polyethylenfolie mit einer Federspirale aus Kohlenstoffstahl.	Umweltfreundlich. Emittiert keine Schadstoffe beim Betrieb. Cadmium- und chlorfrei.
EMPFOHLENER EINSATZ
Wohnraumlüftungssysteme. Lüftung von Kinderbetreuungseinrichtungen inklusive Kindergärten, Bildungseinrichtungen, Gesundheitseinrichtungen und Kurein- richtungen.

Modifikationen

Name der Modifikation

Polyvent 615

Polyvent 6150

Downloads

Farbvorschlag

Weiß

(_)

Verpackung


Karton		Bunte Einzelverpackung		Netzbeutel

Bestellcode

Zubehör

Diffusoren und Tellerventile

Lüftungsgitter und Lüftungshauben

Druckverlustdiagramm

DRUCKVERLUSTDIAGRAMM FÜR EINE 1 M LANGGESTRECKTE LUFTLEITUNG

Berechnungsbeispiel

Wählen Sie eine diagonale Linie, welche dem Luftleitungsdurchmesser entspricht in mm, z. B. 200 mm.
Finden Sie einen Punkt, wo diese Diagonale die vertikale Linie, welche das Luftvolumen in m³/h anzeigt, (z.B. 500 m³/h) kreuzt.
Eine horizontale Linie, die den Druckverlust für jeden 1 m des geraden Luftabschnittes anzeigt, kreuzt diesen Schnittpunkt.
Multiplizieren Sie den Wert des Druckverlustes (2,4 Pa bei der Temperatur +20 °C) mit der Gesamtlänge des Luftleitungsabschnitt, um den Gesamtwert des Druckverlustes zu erfinden. Zur Berechnung des Druckverlustes bei einem Lüftungssystem mit Segmentbogen betrachten Sie jeden Bogen als einen extra Meter der Luftleitung.

VENTS Polyvent 615-Serie
