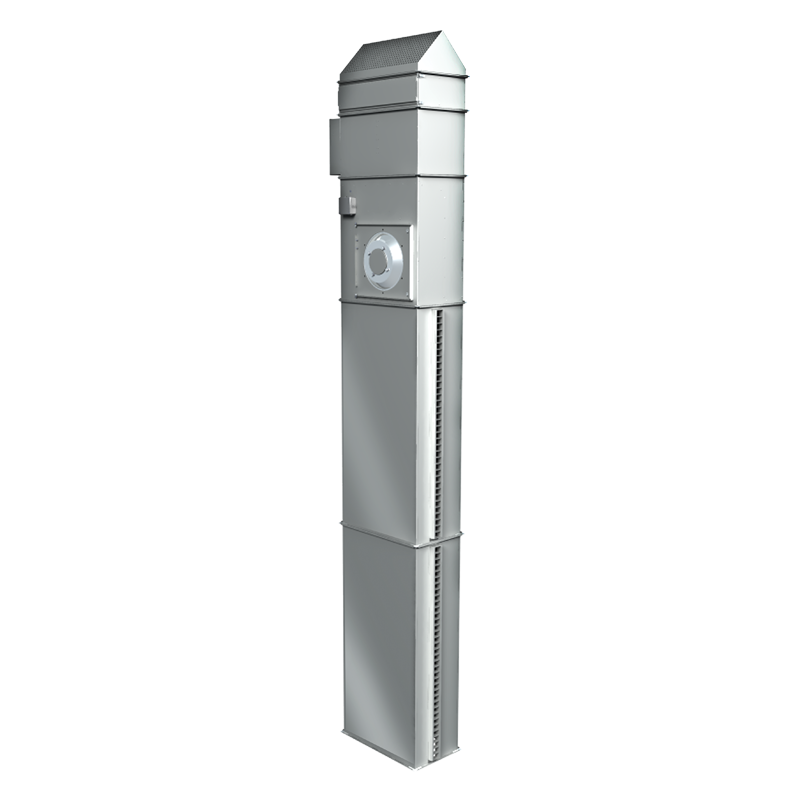

VENTS PVZ Türluftschleier

• Die Luftschleier sind geeignet zum Schutz gegen Eindringen der kalten bzw. der warmen Luft von außen durch Tür- und Toröffnungen der Räume.
• Die Luftschleier sind geeignet zur Montage im Innenbereich über und in der Nähe der Pforte (des Tors).
• Höhe und Breite der überlappten Öffnung von 2 bis 5 m.
• Die Luftschleier sind für alle Gebäude mit der intensiven Bewegung der Transportmittel und der Personen ausgelegt.
• Geeignet zum Einsatz in Werkhallen, Lagerräumen, Kraftfahrzeugservicestationen, Wagenreiniger, Garagen, Verkaufshallen, Supermärkten, Ausstellungsräumen und sonstigen Räumen.

• Die Luftschleier sind in 4 Standardgrößen erhältlich.
• Die Luftschleier und ihre Bestandteile sind aus verzinktem Stahlblech hergestellt.
• Die Luftförderung erfolgt mit einem Kanal- Hochdruckventilator.
• Zur Staubfiltration der Luft wird ein Kassettenfilter mit der Filtrationsklasse G4 verwendet.
• Die Luftheizung erfolgt mit einem Warmwasser- bzw. Elektro-Heizregister.
• Falls das Wasser als Wärmeträger für die Heizung verwendet wird, so sind diese Luftschleier nur bei Umgebungstemperaturen über 0 °C geeignet.
• Die Luftverteilung erfolgt durch Schlitzsektionen.
• Die Schlitzsektionen werden standardmäßig 1 und 1.5 m lang geliefert, dadurch kann ein Luftschleier der bestehenden Türöffnung angepasst werden.

• Ein rechteckiger Kanal- Hochdruckventilator ist in den Luftschleier integriert.
• Die angesaugte Luft strömt durch den Filter, dann kommt in den Raum durch einen schmalen Schlitz, wodurch die Luftgeschwindigkeit am Austritt aus dem Luftschleier erhöht und den richtigen Betrieb garantiert wird.
• Ist der Luftschleier mit einem Warmwasser- bzw. Elektro-Heizregister ausgestattet, so wird die Ausblasluft zusätzlich erwärmt.
• Die dadurch gebildete aerodynamische Barriere trennt den Raum von der Außenluft ab.

AUSSENMASSE

VENTILATORMOTOR

• 4- und 6-polige Außenläufer-Asynchronmotoren und Radiallaufräder mit rückwärts gekrümmten Laufradschaufeln. Das Laufrad ist aus verzinktem Stahlblech gefertigt.
• Die Ventilatoren mit dieser Laufradausführung zeichnen sich durch einen relativ hohen Differenzdruck und eine hohe Förderleistung aus.
• Zur Sicherstellung des Überhitzungsschutzes sind die Thermokontakte mit ausgeführten Klemmen zum Anschluss der externen Schutzgeräte in die Motorwicklung eingebaut.

• Die Luftschleier können entweder horizontal oder vertikal montiert werden.
• Bei der horizontalen Montage wird der Luftschleier über der Öffnung befestigt, dadurch wird ein Luftstrom gebildet, der vertikal von unten nach oben in der gesamten Breite der Öffnung gerichtet ist.
• In den Öffnungen mit der Fläche 10…12 m² reicht es auch, einen vertikalen Luftschleier zu montieren, für die großflächigen Raume ist die Montage der Luftschleier beidseitig der Öffnung empfohlen. Dadurch kann die Wirkungsfläche erweitert werden.
• Die Luftschleier leisten einen großen Beitrag zur Einsparung der Heizungs- und Kühlungskosten des Gebäude dank der Erzeugung einer unsichtbaren aerodynamischen Barriere zwischen der Innen- und der Außenluft, z.B. am Eingang ins Gebäude.
