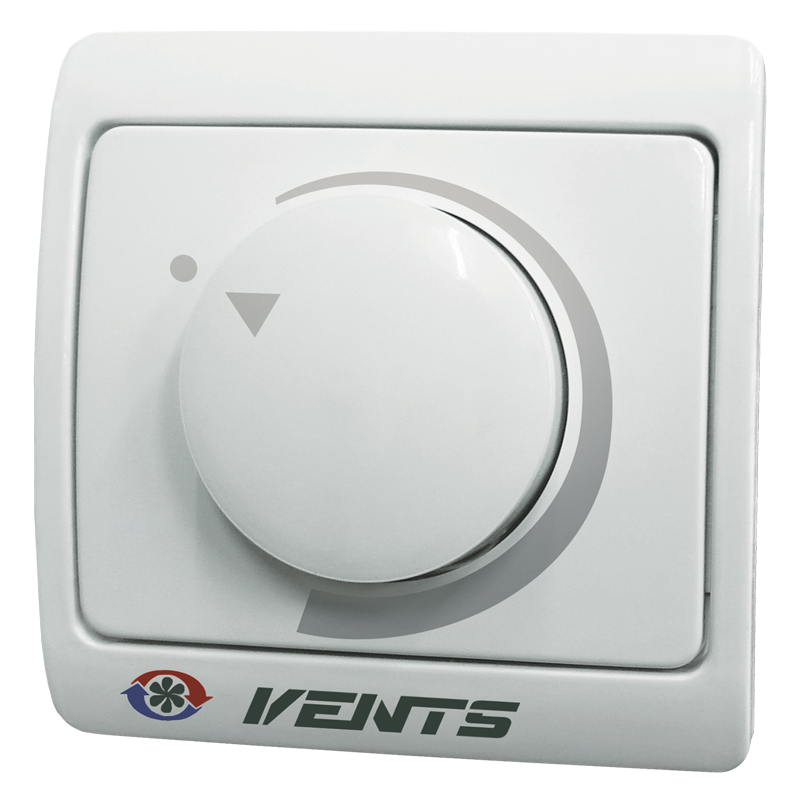

Drehzahlregler VENTS RS-1-0,5 | offizielle VENTS Webseite

Beschreibung

ANWENDUNG	BESTELLTE AUSFÜHRUNGEN
Es wird in Lüftungssystemen für Ein-/Ausschalten und Drehzahlregelung von spannungsgesteuerten Einphasenmotoren der Ventilatoren eingesetzt. Beim Anschluss mehrerer Ventilatoren sollte beachtet werden, dass die maximale Stromaufnahme des Drehzahlreglers nicht überschritten wird.	RS-1-0,5: Drehzahlregler ohne Abzweigdose RS-1-0,5 N: Drehzahlregler mit einer Aufputzdose RS-1-0,5 V: Drehzahlregler mit einer Unterputzdose RS-1-0,5 NV: Drehzahlregler mit Aufputzund Unterputzdosen
AUFBAU UND STEUERUNG	SCHUTZART
Kunststoffgehäuse. Der Drehzahlregler zeichnet sich durch eine hohe Leistungsfähigkeit und die Regelgenauigkeit aus. Ein-/Ausschaltung durch Regelknopfdrehung. Die Regelung erfolgt vom Mindestwert der Spannung (bei dem der Ventilator einen gleichmäßigen Lauf nachweist) bis zum Höchstwert. Die minimale Drehzahl wird vom Potentiometer auf der Steuerplatine des Drehzahlreglers vorgegeben.	Der Eingangskreis des Drehzahlreglers ist vor Überlastung mit einer Schmelzsicherung geschützt. Der Drehzahlregler ist mit einem HF-Filter ausgestattet.
MONTAGE
Der Regler wird innen in einer Aufputzdose MKN-3 oder einer Unterputzdose MKV-4 (separate Bestellung) an der Wand montiert. Montage in den runden Standard-Abzweigdosen ist ebenfalls möglich.
ABZWEIGDOSEN

MKN-3 für Aufputzmontage	MKV-4 für Unterputzmontage
