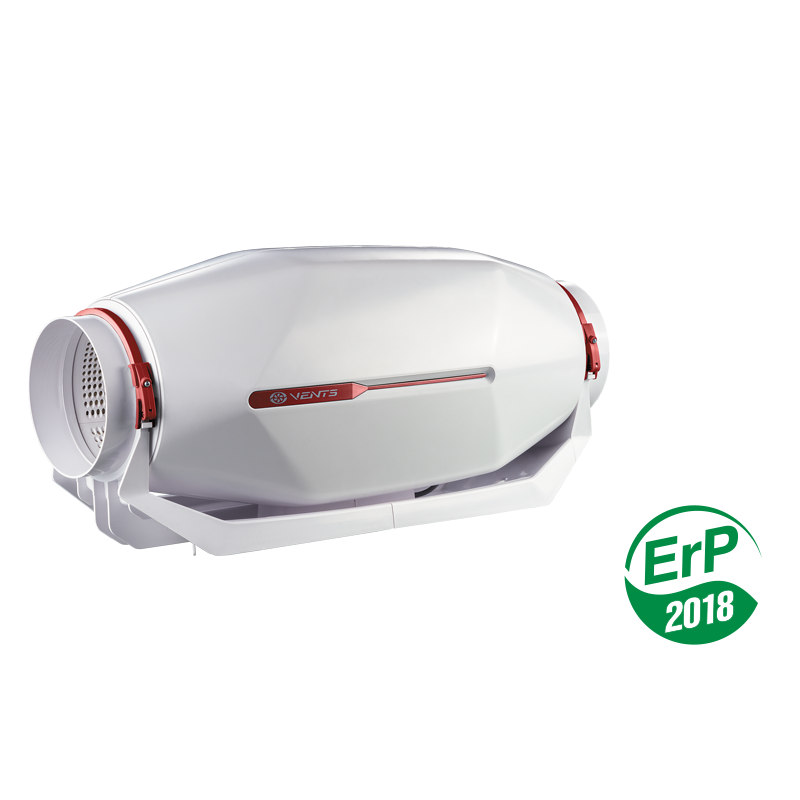

Schallisolierte Ventilator VENTS Stream-Serie

Druckversion Im PDF Format speichern

Halbradiale Rohrventilatoren im wärme- und schallisolierten Gehäuse mit einer Förderleistung von bis zu 540 m³/h.

Modellmerkmale

Serien von Produkten

VENTS Stream 100/125VENTS Stream 150/160

VENTS Stream 100/125

VENTS Stream 150/160

VENTS Stream 100/125VENTS Stream 150/160

Beschreibung
Modifikationen
Downloads
Bezeichnungsschlüssel

Beschreibung

VERWENDUNGSZWECK
Die Ventilatoren VENTS Stream sind die Serie von Rohrventilatoren im speziell entwickelten Gehäuse für geräuscharmen Betrieb bei hohen aerodynamischen Eigenschaften. Kompatibel mit Lüftungsrohren mit einem Durchmesser von 100 bis 160 mm. Die Ventilatoren VENTS Stream vereinigen die vorteilhaften technischen Eigenschaften und Kapazitäten von Axial- und Radialventilatoren und sichern hohen Volumenstrom und hohe Druckleistung.	Zur Be- und Entlüftung von verschiedenen Gewerbe- und Industrieräumen mit hoher Anforderungen an den Geräuschpegel, wie Bibliotheken, Konferenzräume, Bildungseinrichtungen, Kindergärtner usw.
AUFBAU
Das Gehäuse und das Laufrad sind aus hochwertigem und langlebigem Kunststoff gefertigt. Die akustischen Wellen strömen über das innere perforierte Gehäuse und werden in einem bestimmten Winkel auf die Schallisolierungsschicht geleitet. Schall- und Wärmeisolierung durch eine 50 mm dicke Mineralwolleschicht.	Das perforierte Gehäuse und schalldämmendes Material dienen dazu, eine Schalldämpfung bei breitem Spektrum zu erreichen. Dank des konischen Laufrades und des speziell geformten Profils der Laufradschaufeln erhöht sich die Zirkulargeschwindigkeit des Luftstromes, welche auch den höheren Druck und Luftdurchsatz im Vergleich zu konventionellen Axialventilatoren sichert.

Der Diffusor, das speziell konstruierte Laufrad und der Lufttrichter am Ausgang des Ventilatorgehäuses verteilen den Luftstrom so, dass die beste Kombination des Volumenstroms und des hohen Drucks bei niedrigem Geräuschpegel erreicht wird.	Der Anschluss an das Stromnetz erfolgt über den externen abgedichteten Anschlusskasten am Ventilatorgehäuse.
ELEKTRO-MOTOR
Es werden einphasige, hocheffiziente dreistufige Motoren mit niedrigem Energieverbrauch verwendet. Die Motoren haben einen thermischen Überlastungsschutz.	Die Kugellager sichern eine lange Lebensdauer des Motors und sind für 40000 Betriebsstunden ausgelegt. Motorschutzart: IPX4.
DREHZAHLREGELUNG
Der dreistufige Motor kann über den eingebauten Drehzahlschalter (Option V) oder über den externen Drehzahlschalter für die mehrstufigen Motoren (Sonderzubehör) gesteuert werden. Stufenlose Drehzahlregelung über den eingebauten Drehzahlregler (Option P) oder über einen externen TRIAC-oder Traforegler (Sonderzubehör).	Anschluss an die Klemme der Maximaldrehzahl des Motors. Die Modelle mit der T Option verfügen über einen Nachlaufschalter, variabel einstellbar von 2 bis 30 Minuten.

Ventilator Vents Stream mit zusätzlichen Optionen
MONTAGE
Einbau in einer beliebigen Stelle des Rohrverlaufs: am Anfang, in der Mitte oder am Ende. Die Montage in einem beliebigen Winkel zur Ventilatorachse ist zulässig. Mehrere Ventilatoren können in einem Lüftungssystem montiert werden.	Parallele Montage ist empfohlen zur Erhöhung des Luftvolumenstroms und zweistufige Montage ist empfohlen zur Erhöhung des Betriebsdrucks. Das Ventilatorgehäuse ist mit Befestigungswinkeln für die Boden-, Wand- oder Deckenmontage ausgestattet.
VENTILATOR MIT DER ELEKTRONISCHEN STEUEREINHEIT FÜR TEMPERATUR- UND DREHZAHLREGELUNG (OPTION Un)
Ideale Lösung für die Lüftung von temperaturüberwachten Räumen, z.B. Gewächshäusern.	Der Ventilator mit einer elektronischen Steuereinheit für Temperatur- und Drehzahlregelung, ermöglicht eine Drehzahlregelung (Volumenstromregelung) je nach der Lufttemperatur im Lüftungsrohr oder im Raum.
Steuergeräte auf der Frontplatte der Steuereinheit:
Drehzahlregler für Drehzahleinstellung Temperaturregler für Einstellung des Temperatursollwertes des Thermostats	Thermostat-Betriebsleuchte.
FUNKTIONSWEISE DES VENTILATORS MIT DER ELEKTRONISCHEN STEUEREINHEIT FÜR TEMPERATUR- UND DREHZAHLREGELUNG
Stellen Sie einen gewünschten Temperatur-Sollwert (Thermostat-Sollwert) mit dem Temperaturregler sowie die Mindestdrehzahl (Luftdurchsatz) mit dem Drehzahlregler ein. Sobald die Lufttemperatur über den eingestellten Temperatur-Sollwert steigt, schaltet der Ventilator auf die Höchstgeschwindigkeit um. Nach der Temperaturabsenkung unter den Thermostat- Sollwert, schaltet der Ventilator auf die eingestellte, niedrigere Drehzahl um. Zur Verhinderung häufiger Drehzahlumschaltungen, im Fall, dass die Lufttemperatur im Lüftungsrohr zu dem Thermostat-Sollwert identisch ist, wird die Drehzahl-Umschaltverzögerung aktiviert.	Sofern die Lufttemperatur um 2 °C über den eingestellten Temperatur-Sollwert steigt, schaltet der Ventilator auf die Höchstgeschwindigkeit um. Nach der Temperaturabsenkung unter den Thermostat- Sollwert schaltet der Ventilator auf die eingestellte, niedDiese Steuerungsart gewährleistet die Temperaturerhaltung mit der Genauigkeit von 2°С. Drehzahlumschaltungen sind selten.

Modifikationen

Name der Modifikation

Stream 100/125

Stream 150/160

Downloads

Bezeichnungsschlüssel

Serie	Rohrdurchmesser	Optionen
VENTS Stream	100; 125; 150; 160	T: Nachlaufschalter, einstellbar von 2 bis 30 Minuten Un: Drehzahlregler mit elektronischem Thermostat und externem Temperatursensor mit 4 m Kabellänge. Temperaturbasierte Funktionsweise R1: Stromkabel mit Netzstecker V: dreistufiger Drehzahlschalter P: eingebauter, stufenloser Drehzahlregler
