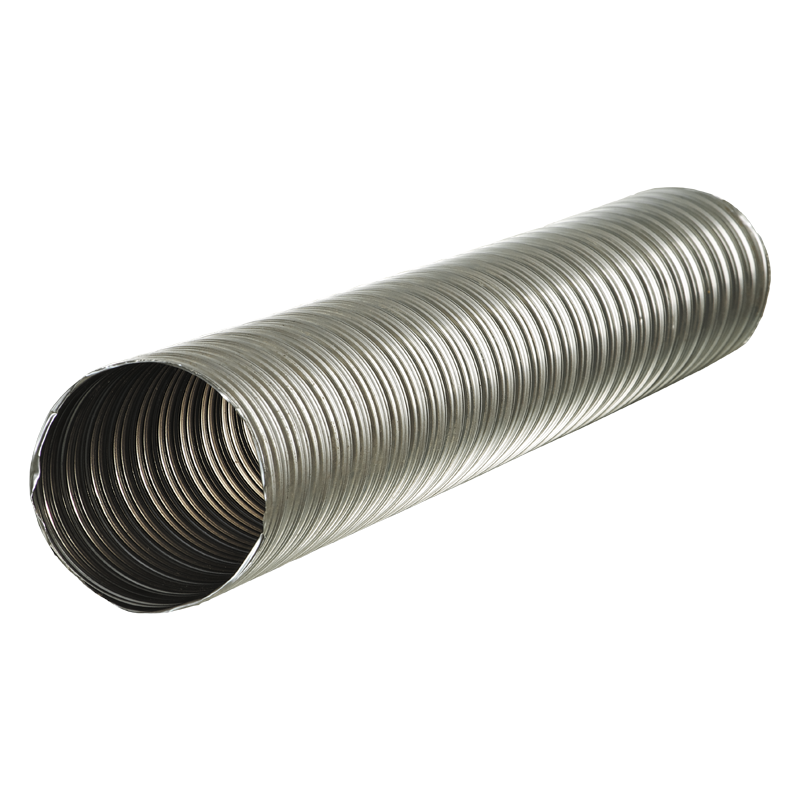

    Luftleitungen aus Edelstahl mit einer hohen Temperaturbeständigkeit.

    Modellmerkmale
    • Luftleitungen und Montageelemente
    • Beschreibung
    • Downloads
    Beschreibung
    Beschreibung
    BESCHREIBUNG MERKMALE
    • Wickelfalzrohre aus Edelstahl mit hohen aerodynamischen und Festigkeitseigenschaften.
    • Aus einem nichtbrennbaren, korrosionsbeständigen Band aus Edelstahl hergestellt.
    • Verfügen über eine erhöhte Temperaturbeständigkeit (bis zu +800 °C)
    • Die Triple-Lok Technologie sichert eine hohe Fugendichtigkeit und volle Luftdichtheit der Luftleitung.
    • Eine glatte Innenoberfläche sorgt für niedrige dynamische Verluste.
    • Geringes Gewicht und leichte Montage.
    EMPFOHLENER EINSATZ
    • Wohnraum- und Industrielüftungssysteme, Heizsysteme mit dem maximalen Betriebsdruck 10 000 Pa.
    • Einsetzbar für Zu- oder Belüftungssysteme.
    • Rauch- und Wärmeabzugsanlagen in Heizräumen und Entlüftungssystemen.
    TECHNISCHE DATEN

    Artikel Thermovent Aero
    Durchmesserbereich, mm 80/100/110/120/125/130/135/140/150/160/180/200/250/300/350/400
    Material Edelstahl
    Schichtanzahl 1
    Gesamtdicke, μ 100
    Temperaturbereich, °C -30 +800
    Max. Luststromgeschwindigkeit, m/s 30
    Max. Betriebsdruck, Pa 10000
    Min. Biegeradius, mm 4xD (max. Durchmesser 200 mm) und 4,5D (über 200 mm)
    Länge, m 1; 2; 3; 6

    DRUCKVERLUSTDIAGRAMM FÜR EINE 1 M LANGGESTRECKTE LUFTLEITUNG BERECHNUNGSBEISPIEL


    1. Wählen Sie eine diagonale Linie, welche dem Luftleitungsdurchmesser entspricht in mm, z. B. 200 mm.
    2. Finden Sie einen Punkt, wo diese Diagonale die vertikale Linie, welche das Luftvolumen in m3/h anzeigt, (z.B. 500 m3/h) kreuzt.
    3. Eine horizontale Linie, die den Druckverlust für jeden 1 m des geraden Luftabschnittes anzeigt, kreuzt diesen Schnittpunkt.
    4. Multiplizieren Sie den Wert des Druckverlustes (2,4 Pa bei der Temperatur +20 °C) mit der Gesamtlänge des Luftleitungsabschnitt, um den Gesamtwert des Druckverlustes zu erfinden. Zur Berechnung des Druckverlustes bei einem Lüftungssystem mit Segmentbogen betrachten Sie jeden Bogen als einen extra Meter der Luftleitung.
