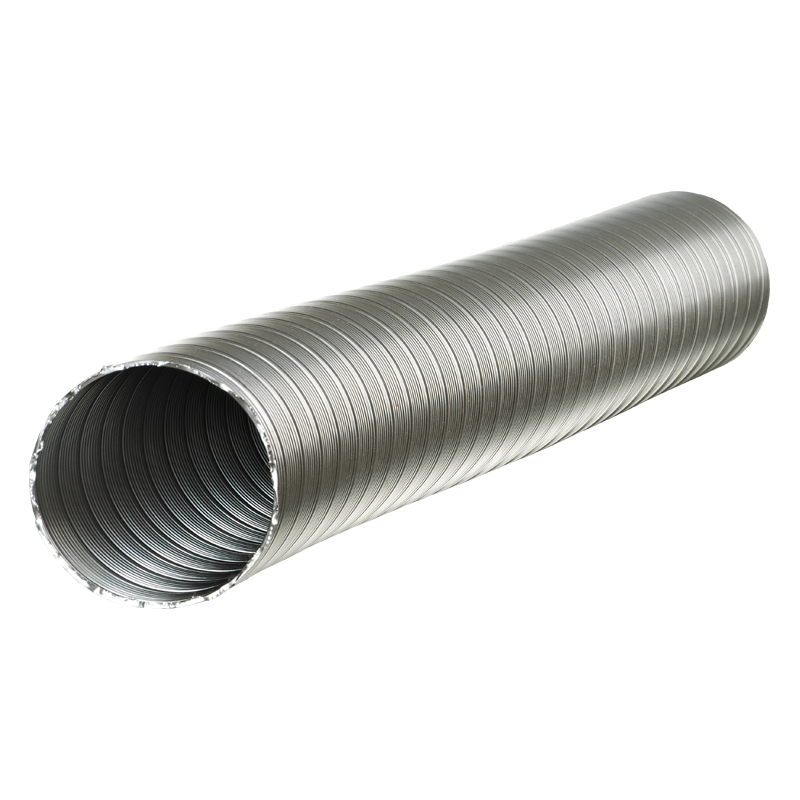

    VENTS Ungedämmte Luftleitungen Thermovent Flex-Serie

    VENTS Ungedämmte Luftleitungen Thermovent Flex-Serie
    VENTS Ungedämmte Luftleitungen Thermovent Flex-Serie
    zoom
    DruckversionIm PDF Format speichern

    Semiflexible Luftleitungen aus Edelstahl mit einer hohen Temperaturbeständigkeit.

    Modellmerkmale
    • Luftleitungen und Montageelemente
    • Beschreibung
    • Downloads
    Beschreibung
    Beschreibung
    BESCHREIBUNG MERKMALE
    • Wickelfalzrohre aus Edelstahl mit hohen aerodynamischen Eigenschaften und Festigkeitseigenschaften.
    • Aus einem nichtbrennbaren, korrosionsbeständigen Band aus Edelstahl hergestellt.
    • Verfügen über eine erhöhte Temperaturbeständigkeit (bis zu +800 °C)
    • Die Triple-Lok Technologie sichert eine hohe Fugendichtigkeit und volle Luftdichtheit der Luftleitung.
    • Eine glatte Innenoberfläche sorgt für niedrige dynamische Verluste.
    • Geringes Gewicht und leichte Montage.
    EMPFOHLENER EINSATZ
    • Wohnraum- und Industrielüftungssysteme, Heizsysteme mit dem maximalen Betriebsdruck 10 000 Pa.
    • Einsetzbar für Zu- oder Belüftungssysteme.
    • Rauch- und Wärmeabzugsanlagen in Heizräumen und Entlüftungssystemen.
    TECHNISCHE DATEN

    Artikel Thermovent Flex
    Durchmesserbereich, mm 50/60/80/100/110/120/125/130/135/140/150/160/180/200/250/350/400
    Material Edelstahl
    Schichtanzahl 2
    Gesamtdicke, μ 100
    Temperaturbereich, °C -30 +800
    Max. Luststromgeschwindigkeit, m/s 30
    Max. Betriebsdruck, Pa 10000
    Min. Biegeradius, mm ≤ Ø 200 mm 4D
    > Ø 200 mm 4.5хD
    Länge, m 1; 2; 3; 6

    DRUCKVERLUSTDIAGRAMM FÜR EINE 1 M LANGGESTRECKTE LUFTLEITUNG BERECHNUNGSBEISPIEL

    1. Wählen Sie eine diagonale Linie, welche dem Luftleitungsdurchmesser entspricht in mm, z. B. 200 mm.
    2. Finden Sie einen Punkt, wo diese Diagonale die vertikale Linie, welche das Luftvolumen in m3/h anzeigt, (z.B. 500 m3/h) kreuzt.
    3. Eine horizontale Linie, die den Druckverlust für jeden 1 m des geraden Luftabschnittes anzeigt, kreuzt diesen Schnittpunkt.
    4. Multiplizieren Sie den Wert des Druckverlustes (2,4 Pa bei der Temperatur +20 °C) mit der Gesamtlänge des Luftleitungsabschnitt, um den Gesamtwert des Druckverlustes zu erfinden. Zur Berechnung des Druckverlustes bei einem Lüftungssystem mit Segmentbogen betrachten Sie jeden Bogen als einen extra Meter der Luftleitung.
    Downloads
    Downloads
    Wählen Sie den Typ des Dokuments
    • Werbemittel und Druckprodukte
    • Zertifikate
    • Technische Unterlagen
    Name
    Herunterladen
    Anzeigen
    "Thermovent Flex" Produktbeschreibung 09-2015 (pdf 116.26Kb)
    Hochauflösende Produktabbildungen herunterladen "Thermovent Flex" (psd 1.33Mb)
    Das Bild "Thermovent Flex" für Ihre Seite herunterladen (png 389.33Kb)
