TwinFresh Standard Einzelraumlüftungsanlagen

Druckversion Im PDF Format speichern

Die TwinFresh Standard Serie umfasst drei Modelle: TwinFresh R-50 mit Verschlussklappen und einem Rundrohr für Ausbau und Renovierung; TwinFresh S1-50 mit automatischen Jalousieklappen und TwinFresh S-60 ohne automatische Jalousieklappen, aber mit einem quadratischen Luftkanal für Neubau.

Modellmerkmale

Serien von Produkten

VENTS TwinFresh R-50

VENTS TwinFresh SA-60

VENTS TwinFresh S-60

VENTS TwinFresh R-50-2

VENTS TwinFresh RA-50

VENTS TwinFresh RA-50-2

VENTS TwinFresh S-60-2

VENTS TwinFresh S1-50

VENTS TwinFresh S1-50-2

VENTS TwinFresh SA1-50

VENTS TwinFresh SA1-50-2

VENTS TwinFresh SA-60-2

VENTS TwinFresh R-50VENTS TwinFresh SA-60VENTS TwinFresh S-60

VENTS TwinFresh R-50-2VENTS TwinFresh RA-50VENTS TwinFresh RA-50-2

VENTS TwinFresh S-60-2VENTS TwinFresh S1-50VENTS TwinFresh S1-50-2

VENTS TwinFresh SA1-50VENTS TwinFresh SA1-50-2VENTS TwinFresh SA-60-2

Beschreibung
Modifikationen
Downloads
Montagebeispiel

Beschreibung

Die TwinFresh Standard Serie Lüftungsanlagen bieten eine einfache, effektive und energiesparende Lüftung von einzelnen Räumlichkeiten in Wohnbereichen, Häusern, Sozial -und Gewerbegebäuden.

KONSTRUKTIVE MASSNAHMEN:

Effiziente Einzelraumlüftung
High-tech Keramik-Wärmespeicher mit der Effizienz der Energierückgewinnung bis zu 90%
Reversierender Ventilator mit EC Motor und niedrigem Energiebedarf von 2.8 bis zu 4.8 W und Kleinspannung 12 V
Integriertes Steuerungssystem
Leiser Betrieb (14-41 dBA)
Einfache Montage und Wartung
Filter mit der Gesamtklasse G3 sorgen für Luftreinigung
Für Dauerbetrieb ausgelegt
Keine Kondensatablagerungen

Die TwinFresh Standard Serie umfasst drei Modelle:

TwinFresh R-50 mit Verschlussklappen und einem Rundrohr für Ausbau und Renovierung
TwinFresh S1-50 mit automatischen Jalousieklappen und TwinFresh S-60 ohne automatische Jalousieklappen, aber mit einem quadratischen Luftkanal für Neubau.

Das integrierte Steuerungssystem ermöglicht die Drehzahlregelung und die Einstellung der Betriebsarten für die Lüftungsanlagen.
Die Steuerung erfolgt über eine Steuereinheit, welche sich für die Steuerung mehrerer Lüftungsanlagen eignet und somit wird ein zentral gesteuertes Lüftungssystem erstellt.

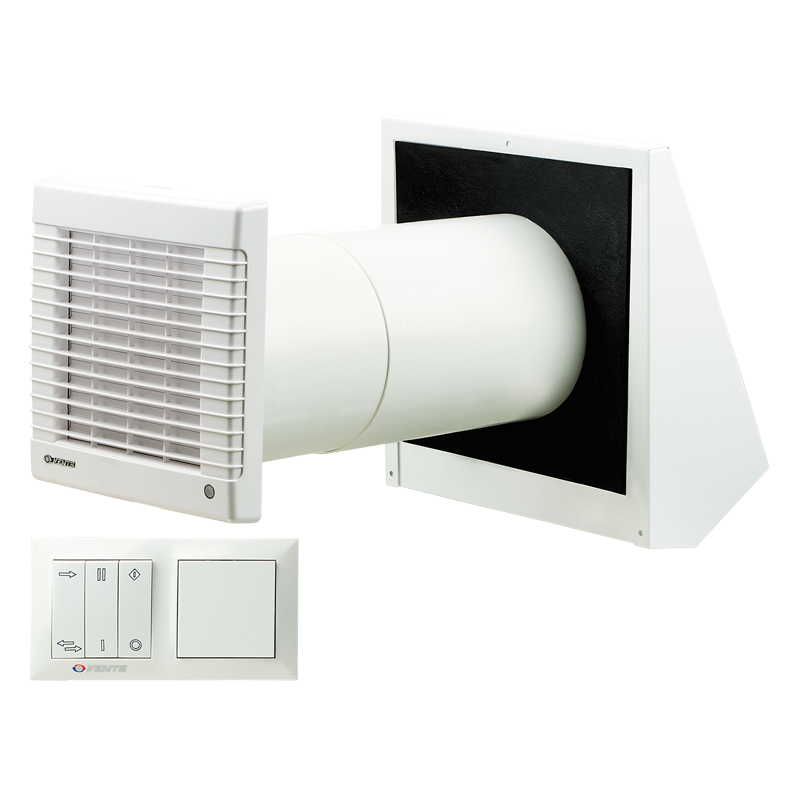

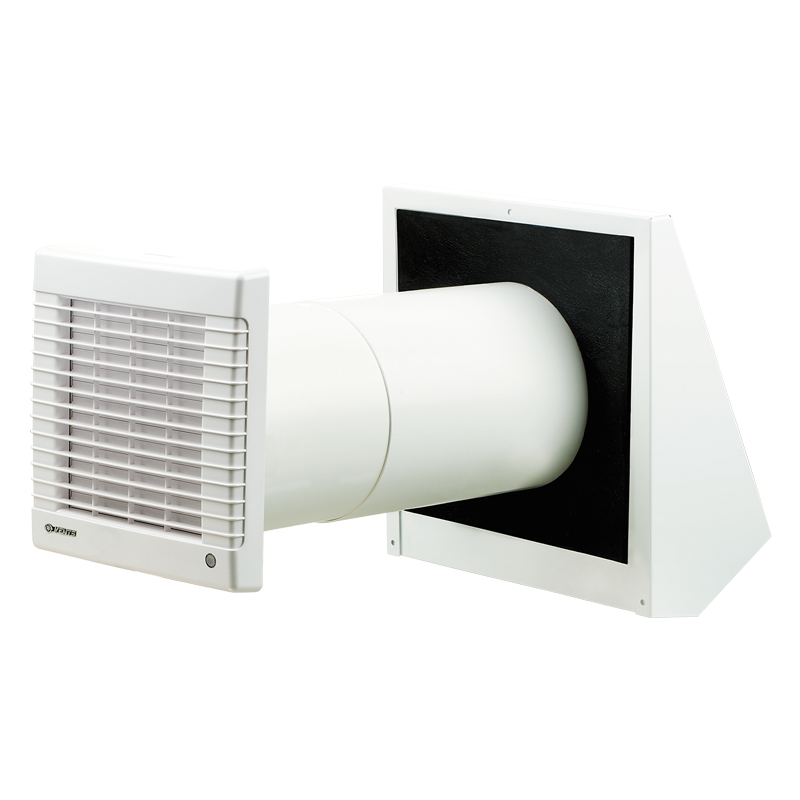

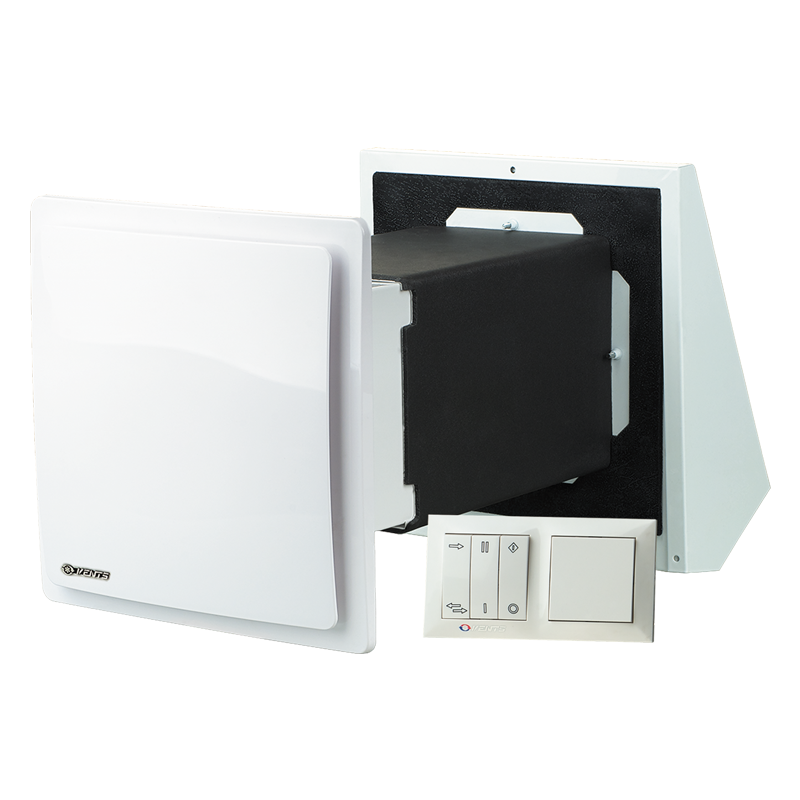

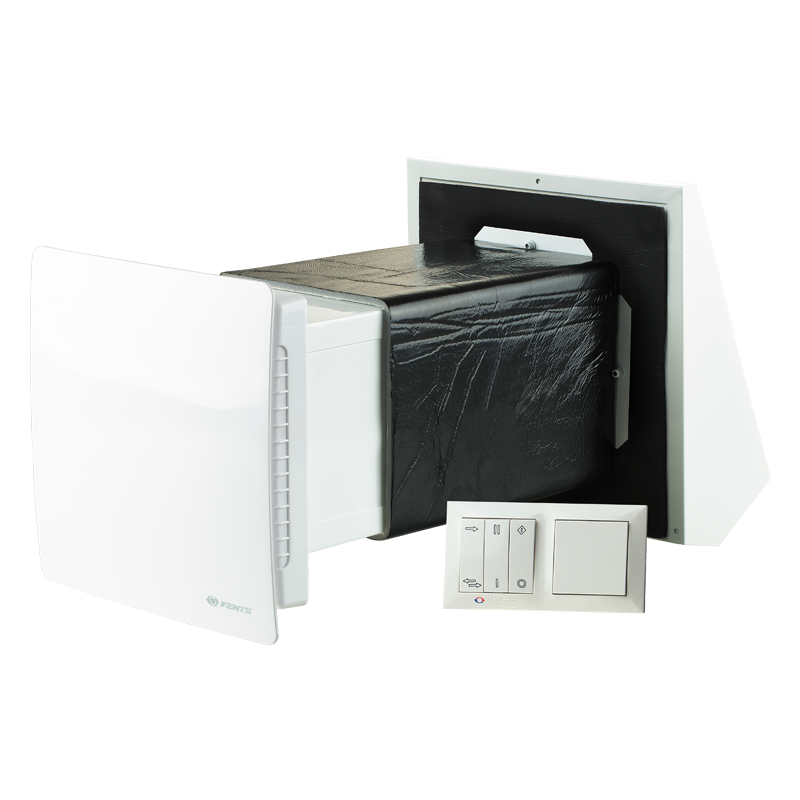

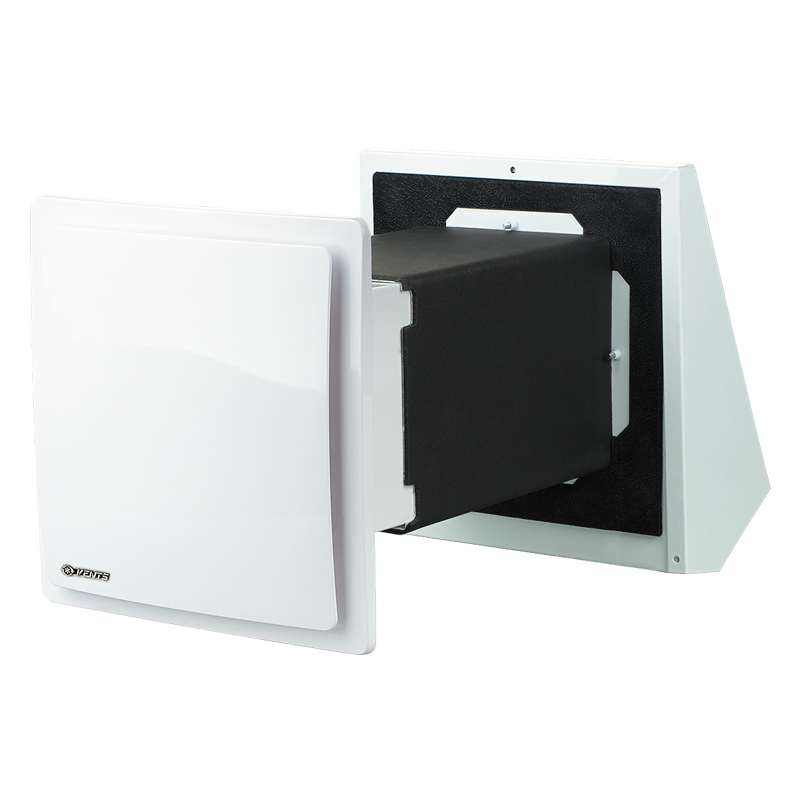

TwinFresh R-50 mit einem Ø150 mm Rundrohr und Jalousieklappen	TwinFresh S1-50 mit einem quadratischen 164x164 mm Luftkanal und Jalousieklappen	TwinFresh S-60 mit einem quadratischen 164x164 mm Luftkanal

TWINFRESH AUFBAU
Die Lüftungsanlage besteht aus einem regelbaren Teleskoprohr, einer Ventilatoreneinheit und einer Außenhaube.	Zwei Filter und ein Keramik-Wärmespeicher sind im Innenteil des Teleskoprohres installiert.

LÜFTUNGSGITTER
Dank einem modernen Design fügt sich das Lüftungsgitter in jedes Raumdesign wunderbar ein.	Alle TwinFresh und TwinFresh Comfo Lüftungsanlagen sind mit Jalousieklappen ausgestattet (außer Modellen TwinFresh S-60 und TwinFresh SA-60).

Ventilator läuft nicht (Jalousieklappen sind ZU)	Ventilator läuft (Jalousieklappen sind AUF)
Die Modelle TwinFresh S1, SA1 und SA sowie TwinFresh Comfo RA1-50, SA1-35, RA1-35 und RA1-25 sind mit einer Dekor-Frontplatte ausgestattet, welche mit einer Isolierungsschicht für extra Schalldämmung von innen ausgekleidet ist.
KERAMIK-WÄRMESPEICHER	QUADRATISCHER LUFTKANAL
Der hocheffizienter Keramik-Wärmespeicher sichert die Rückgewinnung der Wärmeenergie aus der Abluft zur Erwärmung der Zuluft, mit der Effizienz der Wärmerückgewinnung bis zu 90%. Der einzigartige regenerative Wärmespeicher hat eine zellulare Struktur mit einer größeren Oberfläche und einem hohen Wirkungsgrad. Der Wärmespeicher zeichnet sich durch seine hervorragenden Eigenschaften für die Wärmeübertragung und die gute Wärmespeicherkapazität aus. Der Keramik-Wärmespeicher hat eine besondere antibakterielle Behandlung zur Verhinderung der Bakterienvermehrung. Die antibakteriellen Eigenschaften der Beschichtung sind für 10 Jahre ausgelegt. Der Keramik-Wärmespeicher ist innen mit einem wärmedämmenden Material ausgekleidet, das auch als ein Dichtstoff dient.	Die quadratischen Luftkanäle der Modelle TwinFresh sind aus polymerbeschichtetem Metall gefertigt und sind mit einem isolierenden Stoff ausgekleidet. Die runden Lüftungsrohre sind aus PVC-Kunststoff gefertigt. Die Teleskoplänge ist je nach der Wandstärke einstellbar, was die Montage schnell und einfach macht.
	LUFTFILTER
	Die Zu- und Abluftströme werden durch zwei eingebauten Luftfilter mit der gesamten Filterklasse G3 gereinigt. Die Filter reinigen die Zuluft vor Staub und Insekten und verhindern eine Verschmutzung der Lüftungsanlage. Die Filter haben eine antibakterielle Beschichtung. Die Filterreinigung erfolgt mit einem Staubsauger oder mit Wasserspülung, dabei wird die antibakterielle Lösung nicht entfernt.
REVERSIERENDER EC VENTILATOR
Ein reversierender Axialventilator mit EC Motor dient zur Be- und Entlüftung. Dank der EC Technologie zeichnet sich der Ventilator mit niedrigem Energiebedarf aus. Die Motoren werden mit der Kleinspannung von 12 V versorgt. Der Motor ist mit einem integriertem Überhitzungsschutz und Kugellagern für eine lange Lebensdauer bestückt.
	MONTAGEPLATTE
	Die Modelle TwinFresh Comfo enthalten eine Montageplatte, welche die Wartung der Ventilatoren, Filter und des Wärmespeichers erleichtert. Die Ventilatoreinheit wird an die Montageplatte mit Magneten und besonderen Schnittstellen fixiert. Der Innenteil der Lüftungsanlage ist nach Abnehmen der Ventilatoreinheit erreichbar, dabei sind keine Spezialwerkzeuge erforderlich. Die Schnittstellen auf der Montageplatte lassen mehrere Lüftungsanlagen in ein Lüftungssystem integrieren und ihren Synchronbetrieb ermöglichen. Das Modell TwinFresh Comfo RA1-25 hat keine Schnittstelle und diese Anlagen können nicht in ein Lüftungsnetz integriert werden.
AUSSENHAUB
Dank des Sonderaufbaus der Außenhaube werden der Abluftstrom und das Kondensat, welches sich im Inneren der Außenhaube bildet, aus der Gebäudewand abgeführt. Außerdem, verhindert die Außenhaube direktes Eindringen von Wasser und Fremdkörper in die Lüftungsanlage. Der Innenteil der Außenhaube ist mit einer Isolierungsschicht ausgekleidet zur Schalldämmung und Verhinderung von Kondensatbildung in der Außenhaube.

Die EH Außenhaube ist aus polymerbeschichtetem Aluminium gefertigt.	Die Außenhaube EH-2 ist aus polymerbeschichtetem Edelstahl gefertigt. Dank der Labyrinthstruktur der Außenhaube wechselt der Luftstrom seine Richtung mehrmals und damit wird die Lüftungsanlage gegen Windeindringung in die Luftleitung geschützt.
NETZKABEL
Die TwinFresh Comfo Lüftungsanlagen sind mit einem Netzkabel ausgestattet. Die Lüftungsanlage ist betriebsfertig und bedarf keiner extra elektrischen Anschlüsse.	Stecken Sie einfach den Stecker in die Steckdose und genießen Sie die frische Luft. Wenn die Kabel in Ihrem Fall Unterputz montiert werden müssen sowie mehrere Lüftungsanlagen zu einem Netz zu integrieren sind, können Sie das Kabel mit dem Stecker entfernen.

ZYKLUS I. Die warme Abluft wird dem Raum über den Keramik-Wärmespeicher entzogen. Die Abluft erwärmt und befeuchtet den Wärmespeicher. Dabei übergibt diese bis zu 90% der Wärmeenergie. Nach einiger Zeit wird der Wärmespeicher erwärmt und die Lüftungsanlage wechselt in den Zuluftbetrieb.	ZYKLUS II. Die frische kalte Außenluft strömt über den Wärmespeicher und entnimmt die gespeicherte Wärme und Feuchte aus dem Wärmespeicher, bis die Raumtemperatur erreicht wird. Wenn der Wärmespeicher abgekühlt wird, wechselt die Lüftungsanlage wieder in den Abluftbetrieb. Der Zyklus startet neu. Die Umschaltung in den Zu- und Abluftbetrieb findet alle 70 Sekunden statt.
TWINFRESH STANDARD STEUERUNG UND BETRIEBSARTEN

Die Anlagensteuerung ermöglicht vier Betriebsarten: Lüftungsbetrieb (Ab- oder Zuluft) bei der 1. Geschwindigkeit. Lüftungsbetrieb (Ab- oder Zuluft) bei der 2.Geschwindigkeit. Reversbetrieb (Energierückgewinnung) bei der 1. Geschwindigkeit. Reversbetrieb (Energierückgewinnung) bei der 2. Geschwindigkeit.	Die Lüftungsanlagen werden über eine Steuereinheit (Typ KVR oder KVS) oder über ein Steuer- und Netzgerät (Typ KVR-T 12 (220/12) oder KVS-T 12 (220/12) gesteuert. Die 12 W Steuer- und Netzgeräte KVR-T 12 (220/12) und KVS-T 12 (220/12) sind im Lieferumfang der Lüftungsanlagen TwinFresh RA-50, TwinFresh SA1-50 und TwinFresh SA-60 enthalten und bestehen aus einer Steuerung (Typ KVR oder KVS) und einer Trafoeinheit (Typ TRF 220/12-12). Der 12 W TRF 220/12-12 Trafo leistet Stromversorgung für maximal 4 Lüftungsanlagen. Der 40 W TRF 220/12-12 Trafo leistet Stromversorgung für maximal 11 Lüftungsanlagen.

Drei TwinFresh R Lüftungsanlagen können an eine Lüftungsanlage mit einem Steuer- und Netzgerät, z.B. TwinFresh RA, angeschlossen werden. Dabei sind keine Werkzeuge erforderlich.	Eine KVR oder KVS Steuereinheit und mehrere Trafoeinheiten werden verwendet für die Integrierung mehrerer Lüftungsanlagen in ein Netz.
EIN BEISPIEL DES LÜFTUNGSSYSTEMS AUF BASIS VON TWINFRESH

Für ein Lüftungssystem auf Basis der TwinFresh Lüftungsanlagen installieren Sie eine Lüftungsanlage in jedem Raum. Installieren Sie zwei oder mehr Lüftungsanlage in größeren Räumlichkeiten. Die TwinFresh Lüftungsanlagen können individuell verwendet werden oder können in ein Lüftungssystem integriert werden. Falls jede Lüftungsanlage separat betrieben wird, kann die Betriebsart jeder einzelnen Lüftungsanlage individuell eingestellt werden. Die TwinFresh Comfo Modelle sind komplett betriebsfähig und die Modelle TwinFresh Standard bedürfen noch des Anschlusses der Steuer- und Netzgeräts. Bei dem Anschluss der Lüftungsanlagen stellen Sie einige Lüftungsanlage in den Zuluftbetrieb und andere Lüftungsanlage in den Abluftbetrieb ein.	Zur kontrollierten Wohnraumlüftung empfehlen wir die Lüftungsanlagen paarweise zu installieren. Im Reversbetrieb mit Wärme- und Feuchtigkeitsrückgewinnung wechseln die TwinFresh Lüftungsanlagen ihre Betriebsart von Zuluft in den Abluft und umgekehrt jede 70 Sekunden. Dabei in Winter wird die Wärme und Feuchte der Abluft an den Wärmespeicher übergeben und im Sommer wird die Kühle übergeben. Die Luft strömt zwischen Räumen durch Türöffnungen und den Flur und dadurch entsteht die Luftzirkulation im Haus. Dank des Lüftungssystems mit Energierückgewinnung auf Basis der TwinFresh Lüftungsanlage werden die Betriebskosten für Heizung und Klimatisierung wesentlich reduziert. Zur Erschaffung einer hocheffizienten Belüftung in Ihrem Haus empfehlen wir Ihnen auch den intelligenten VENTS iFan Axiallüfter in der Küche oder im Bad zu installieren. Dann wird die Abluft automatisch nach der Betätigung des Feuchtigkeits- oder Bewegungssensors entzogen.

TWINFRESH STANDARD EINBAUBEISPIEL

Montage in eine Standard-Wandstärke mit dem Einsatz der EH Außenhaube	Montage in eine dünne Wandstärke mit dem Einsatz der EH-2 Außenhaube

Eckmontage mit dem Einsatz von dem Montagesatz NP 60x204-0021 (Modell TwinFresh RA-50-5)

Modifikationen

Name der Modifikation

TwinFresh R-50

TwinFresh SA-60

TwinFresh S-60

TwinFresh R-50-2

TwinFresh RA-50

TwinFresh RA-50-2

TwinFresh S-60-2

TwinFresh S1-50

TwinFresh S1-50-2

TwinFresh SA1-50

TwinFresh SA1-50-2

TwinFresh SA-60-2

Downloads

Montagebeispiel

Position				Lieferumfang
TwinFresh R-50				1. Rundes Teleskoprohr Ø 150 mm, 250-470 mm lang. 2. Außenhaube aus polymerbeschichtetem Aluminium, weiß. 3. Keramik-Wärmespeicher. 4. Dekoratives Frontgitter aus ABS Kunststoff, weiß. 5. Eingebaute Jalousieklappen mit einem thermischen Stellantrieb. 6. Zwei Filter mit der gesamten Filterklasse G3. 7. Reversierender Axialventilator mit EC Motor. 8. Integriertes Steuerungssystem. Diese Lüftungsanlage wird über das KVR Steuer- und Netzgerät und die TRF Trafoeinheit zum Anschluss der erforderlichen Stromspannung gesteuert. Die beiden Zubehörteile sind über separate Bestellung erhältlich.
TwinFresh RА-50				1. Rundes Teleskoprohr Ø 150 mm, 250-470 mm lang. 2. Außenhaube aus polymerbeschichtetem Aluminium, weiß. 3. Keramik-Wärmespeicher. 4. Dekoratives Frontgitter aus ABS Kunststoff, weiß. 5. Eingebaute Jalousieklappen mit einem thermischen Stellantrieb. 6. Zwei Filter mit der gesamten Filterklasse G3. 7. Reversierender Axialventilator mit EC Motor. 8. Integriertes Steuerungssystem. 9. Steuer- und Netzgerät zum Anschluss an 220 V / 50 Hz Stromnetz.
TwinFresh S1-50				1. Quadratischer Luftkanal 164x164 mm, 250-470 mm lang. 2. Außenhaube aus polymerbeschichtetem Aluminium, weiß. 3. Keramik-Wärmespeicher. 4. Dekoratives Frontgitter aus ABS Kunststoff, weiß. 5. Filter mit der gesamten Filterklasse G3. 6. Reversierender Axialventilator mit EC Motor. 7. Integriertes Steuerungssystem. Diese Lüftungsanlage wird über das KVR Steuer- und Netzgerät und die TRF Trafoeinheit zum Anschluss der erforderlichen Stromspannung gesteuert. Die beiden Zubehörteile sind über separate Bestellung erhältlich.
TwinFresh SА1-50				1. Quadratischer Luftkanal 164x164 mm, 250-470 mm lang. 2. Außenhaube aus polymerbeschichtetem Aluminium, weiß. 3. Keramik-Wärmespeicher. 4. Dekoratives Frontgitter aus ABS Kunststoff, weiß. 5. Ein Filter mit der gesamten Filterklasse G3. 6. Reversierender Axialventilator mit EC Motor. 7. Integriertes Steuerungssystem. 8. Steuer- und Netzgerät zum Anschluss an 220 V / 50 Hz Stromnetz.
TwinFresh S-60				1. 164x164 mm quadratischer Luftkanal, 255-475 mm lang. 2. Außenhaube aus polymerbeschichtetem Aluminium, weiß. 3. Keramik-Wärmespeicher. 4. Dekoratives Frontgitter aus ABS Kunststoff, weiß. 5. Zwei Filter mit der gesamten Filterklasse G3. 6. Reversierender Axialventilator mit EC Motor. 7. Integriertes Steuerungssystem. Diese Lüftungsanlage wird über das KVR Steuer- und Netzgerät und die TRF Trafoeinheit zum Anschluss der erforderlichen Stromspannung gesteuert. Die beiden Zubehörteile sind über separate Bestellung erhältlich.
TwinFresh SА-60				1. Quadratischer Luftkanal 164x164 mm, 255-475 mm lang. 2. Außenhaube aus polymerbeschichtetem Aluminium, weiß. 3. Keramik-Wärmespeicher. 4. Dekoratives Frontgitter aus ABS Kunststoff, weiß. 5. Zwei Filter mit der gesamten Filterklasse G3. 6. Reversierender Axialventilator mit EC Motor. 7. Integriertes Steuerungssystem. 8. Steuer- und Netzgerät zum Anschluss an 220 V / 50 Hz Stromnetz.
Vorinstallationssatz TwinFresh R-50				1. Ø150 mm rundes Teleskoprohr, 250-470 mm lang. 2. Außenhaube. 3. Schaumstoff-Stopfen.
Endmontagesatz TwinFresh R-50				1. Keramik-Wärmespeicher. 2. TwinFresh R-50 Ventilatoreinheit. 3. Zwei Filter mit der gesamten Filterklasse G3.
Vorinstallationssatz TwinFresh S1-50				1. 164x164 mm quadratischer Luftkanal, 255-475 mm lang. 2. Außenhaube. 3. Schaumstoff-Stopfen.
Endmontagesatz TwinFresh S1-50				1. Keramik-Wärmespeicher. 2. TwinFresh S1-50 Ventilatoreinheit. 3. Ein Filter mit der gesamten Filterklasse G3.
Vorinstallationssatz TwinFresh S-60				1. 164x164 mm quadratischer Luftkanal, 255-475 mm lang. 2. Außenhaube. 3.Schaumstoff-Stopfen.
Endmontagesatz TwinFresh S-60				1. Keramik-Wärmespeicher. 2. TwinFresh S-60 Ventilatoreinheit. 3. Ein Filter mit der gesamten Filterklasse G3.
