VENTS USWK-Serie

  • Beschreibung
  • Modifikationen
  • Downloads
  • Montagebeispiel
Beschreibung
Beschreibung
EINSATZGEBIET

Die hydraulische Einheit USWK ist geeignet zur stufenlosen Regelung des Wärmeträgerdurchsatzes in den Lüftungssystemen, in denen die Wasserheizregister und die Wasserkühlregister zur Luftheizung und -kühlung eingesetzt werden. Die hydraulische Einheit sichert stufenlose Regelung des Wärmeträgers, der in den Wärmetauscher gefördert wird und hält dadurch die Solltemperatur der Zuluft. Die hydraulische USWK Einheit ist mit den Kanalheizregistern NVK, den Kühlregistern OKW sowie mit allen eingebauten Wasserwärmetauschern (Heiz- und Kühlregister) der Zuluft- und der Zu-/Abluftanlagen kompatibel.

AUFBAU UND FUNKTIONSWEISE

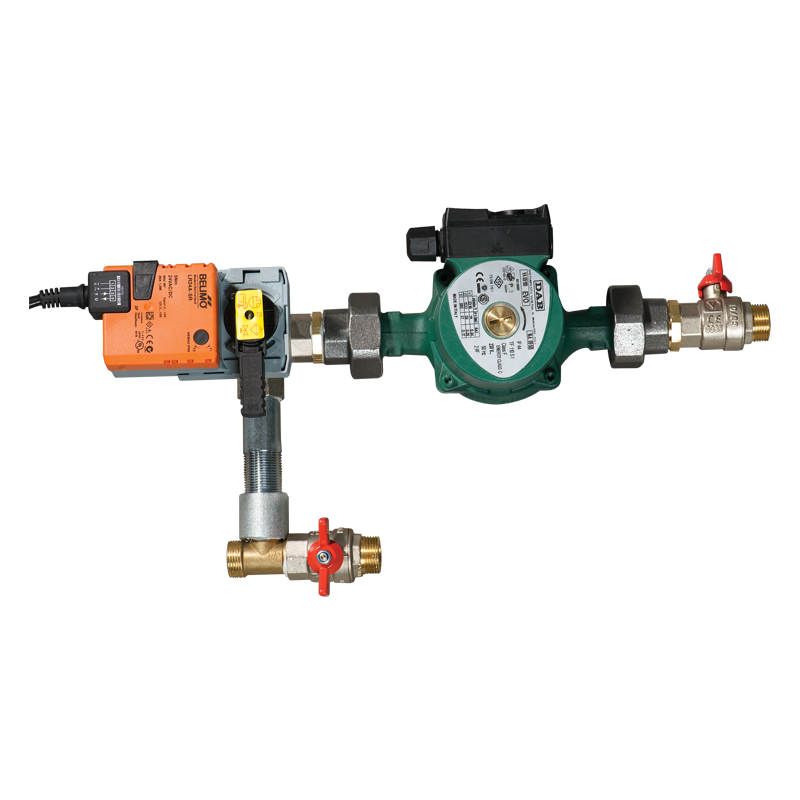

Den Aufbau der hydraulischen Einheit USWK ist in der Abb. 1 dargestellt. Die Umwälzpumpe der hydraulischen Einheit (1) übernimmt den kontinuierlichen Umlauf des Wärmeträgers im Wärmetauscher. Vor der Umwälzpumpe ist ein Dreipunktventil (3) mit einem Elektroantrieb (2) installiert, das den Wasserstrom aus dem Heizbzw. Kühlsystem und den Rücklaufwasserstrom, der durch die Rezirkulationsleitung (4) zurückgeführt wird, vermischt. Das Dreipunkt-Regelventil reguliert stufenlos das Regelverhältnis, in dem diese zwei Ströme vermischt werden und regelt dadurch die Temperatur der Flüssigkeit, die zum Warmwasser-Heizregister geliefert wird. Der Elektro-Antrieb des Dreipunkt- Regelventil wird über ein Steuersignal 0-10 V aus der Steuereinheit gesteuert.

ANSCHLUSS DER HYDRAULISCHEN EINHEIT USWK UN WASSERKREISLAUF

Die hydraulische Einheit USWK wird direkt an das Warmwasser-Heizregister und an das hydraulische Wärme- bzw. Kälteversorgungssystem über die Rohrleitungen und/oder der flexiblen Schlauchleitungen angeschlossen. Werden die Bestandteile des hydraulischen Systems über die flexiblen Schläuchen verbunden, so ist die hydraulische Einheit an der Wand und/oder an einer festen Konstruktion starr zu befestigen. Bei der Montage der hydraulischen Einheit auf die horizontale Lage der Motorwellenachse zu achten und die Übertragung der mechanischen Belastungen auf die USWK Einheit von den angeschlossenen Rohrleitungen nicht zulassen.

Beim Anschluss an Wasserversorgungssystem sämtliche Belastungen, die zu den mechanischen Verletzungen und der Undichtigkeit der USWK Einheit führen können, vorzubeugen.

Beim Anschluss der Rohrleitungen ist eine schnelle Abtrennung zur Durchführung der planmäßigen und der Reparaturarbeiten sicherzustellen.

ELEKTRISCHER ANSCHLUSS

Sämtliche elektrische Installationen sind von qualifizierten autorisierten Fachleuten auszuführen. Vor dem Anschluss eine sichere Erdung ist zu gewährleisten! Die Stromleitungen nie berühren!

EINSATZBEDINGUNGEN FÜR USWK

Die Lager des Pumpenmotors werden mit der Förderflüssigkeit geschmiert. Die Einphasenmotoren bedürfen keines zusätzlichen Überlastungsschutzes. Für die Dreiphasenpumpen ist der externe Überlastungsschutz vorzusehen. Der maximal zulässige Wärmeträgerdruck in der Einheit beträgt 10 bar.

DURCHLÄSSIGKEITSFAKTOR

Durchlässigkeitsfaktor
Δpv100 — Druckverlust bei dem vollständig geöffneten Ventil;
V100 — Nenn-Wasserdurchsatz bei Δpv100.

Downloads
Downloads
Wählen Sie den Typ des Dokuments
  • Werbemittel und Druckprodukte
  • Zertifikate
  • Technische Unterlagen
Hochauflösende Produktabbildungen herunterladen "USWK" (psd 924.04Kb)
"USWK" Produktbeschreibung 03-2015 (pdf 133.73Kb)
Das Bild "USWK" für Ihre Seite herunterladen (png 216.8Kb)
"USWK" Betriebsanleitung 08-2019 (V44DE-02) (pdf 1.39Mb)
"USWK" Betriebsanleitung auf Montage- Und Bedienungsanleitung 08-2019 (V44-1DE-03) (pdf 1.44Mb)
Montagebeispiel
Montagebeispiel
Serie   Anschlussdurchmesser   Durchlässigkeitsfaktor, Кvs
USWK
  3/4''; 1''; 1 1/4''; 1 1/2''; 2''   4; 6; 10; 16; 25; 40
