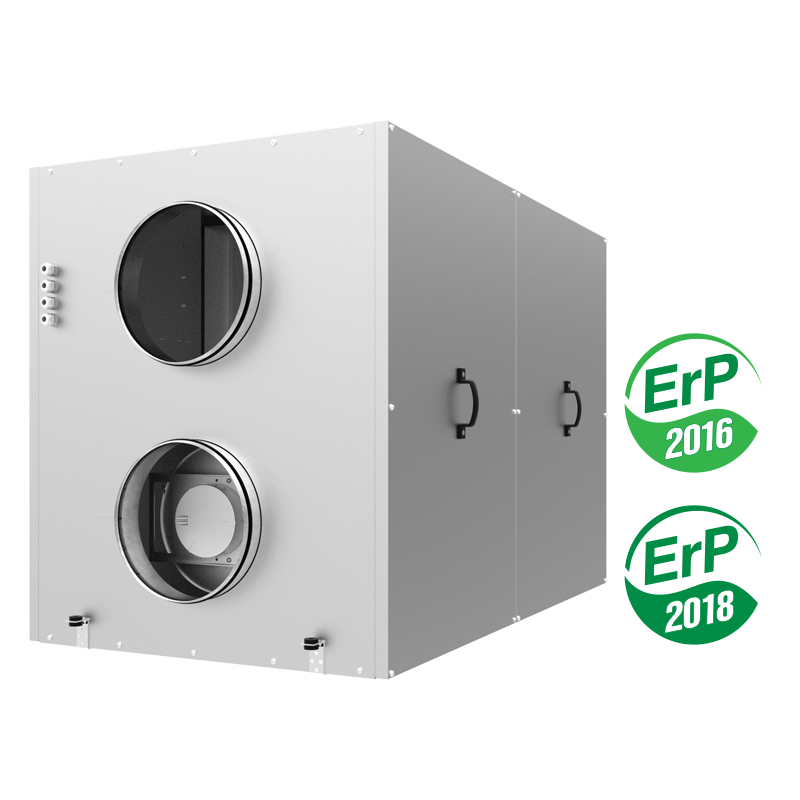

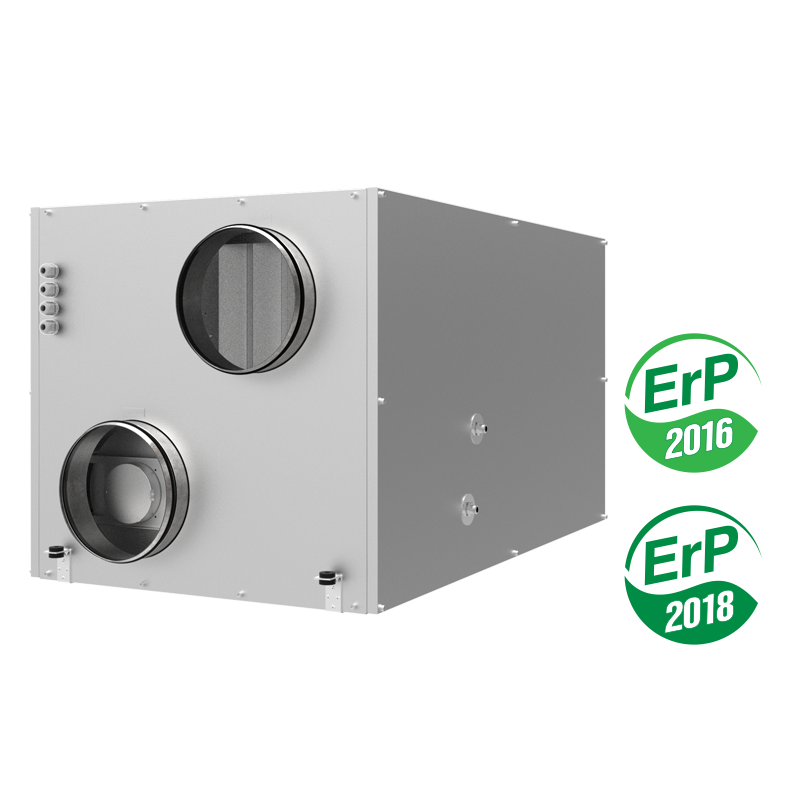

VENTS VUTR EH EC Lüftungsanlagen mit Wärmerückgewinnung

• Die Lüftungsanlagen VUTR EH EC mit einem Elektro-Heizregister sind die vollständigen betriebsbereiten Lüftungsgeräte für Luftfilterung, Frischluftzufuhr und Entlüftung von Innenräumen.

• Der Rotationswärmetauscher dient dazu, die Abluftwärme an die frische Außenluft zu übertragen.

• Für Be- und Ent-lüftung und Klimatisierung von diversen Räumlichkeiten, die kostensparende und regelbare Lüftungslösungen benötigen.

• Integrierte EC-Motoren vermindern den Energieverbrauch im Vergleich zu Standardmotoren um das Einhalb- bis Dreifache und zeichnen sich durch eine hohe Leistung und einen niedrigen Geräuschpegel aus.

• VUTR 400/700/900/1200/1500 EH EC-Anlagen sind mit Lüftungsrohren mit einem Durchmesser von 160, 250 und 315 mm kompatibel.

• VUTR 200 EH EC-Anlagen sind mit Lüftungsrohren mit einem Durchmesser von 500х300 kompatibel.

• Das doppelwandige Rahmengehäuse aus Aluzink, von innen wärme- und schallisoliert mit einer 20 mm dicken Mineralwolleschicht für eine zuverlässige Schall und Wärmedämmung (für das Modell VUTR 1500 und 2000 beträgt die Mineralwolleschichtdicke 25 mm).

• Dank der speziellen Aufbau der abnehmbaren Seitenblenden benötigt die Anlage wenig Wartungsplatz  und bietet einen einfachen Wartungszugang zu allen Bestandteilen.

• Effiziente Zuluftreinigung durch zwei eingebaute Filter mit der Filterklasse G4.

• Für die Be- und Entlüftung werden hocheffiziente, elektronisch kommutierte (EC) Außenläufer-Gleichstrom-motoren und Radiallaufräder mit rückwärts gekrümten Schaufeln verwendet.

• EC-Motoren erfüllen die aktuellen Anforderungen zur Energieeinsparung.

• EC-Motoren zeichnen sich durch hohe Leistung, einen niedrigen Geräuschpegel und optimale Steuerbarkeit bei allen Geschwindigkeiten aus.

• Die hohe Effizienz bis zu 90 % ist ein entscheidender Vorteil der elektronisch gesteuerten Motoren.

• Der Rotationswärmetauscher ist ein kurzer, rotierender Zylinder, der von innen so mit geriffeltem Aluminiumband ausgekleidet ist, dass sowohl Ab- als auch Zuluftströme den Zylinder durchströmen.

• Das Band des Wärmetauschers kommt zuerst mit dem Zuluftstrom in Kontakt und anschließend mit dem Abluftstrom.

• Demzufolge wird es abwechselnd erwärmt und abgekühlt.

• Auf diese Weise wird die Wärme und Feuchte vom warmen Luftstrom an den kalten Luftstrom abgegeben.

• Die wesentlichen Vorteile des Rotationswärmetauschers im Vergleich zum Plattenwärmetauscher sind hohe Effizienz, die Erhaltung einer angenehmen Raumluftfeuchte und eine niedrige Frostgefahr (bei Nenntemperaturen und Nennfeuchtigkeit).

• Das Elektro-Heizregister für VUTR EH EC sind für den Betrieb der Lüftungsanlage bei niedrigen Lufttemperaturen bestimmt.

• Das Heizregister sichert die Heizung der Zuluft, falls die wohlfühlende Temperatur mit der Wärmerückgewinnung nicht erreicht wird.

• Die Heizregister verfügen über Schutzvorrichtungen für einen zuverlässigen Betrieb der Lüftungsanlage.

• VUTR EH EC A17 sind mit dem thTune-Bedienfeld ausgestattet.

• VUTR EH EC A18 sind mit dem pGD1-Bedienfeld ausgestattet.

• Drehzahlregelung: niedrig, mittel, hoch.
• Geschwindigkeitsregelung von 0 bis 100 % für Zu- und Abluftventilatoren getrennt.
• Filterwartungsanzeige.
• Alarmanzeige.
• Zeitschalter-Betrieb.

• Zeitgesteurter Betrieb.
• Kontrolle und Steuerung der Zulufttemperatur.
• Steuerung von Heizregister.
• Steuerung der elektrischen Antriebe der Luftklappen.

• Die Lüftungsanlage ist für die Wandmontage, Deckenmontage oder ebenerdige Montage konstruiert.

• Der Wartungszugang erfolgt über die Seitenblende, links gesehen auf die Zuluftstromrichtung.

t = t_auß + k_wt * (t_abl - t_auß) / 100,

t_auß: Außenlufttemperatur °С

t_abl: Ablufttemperatur °С

k_wt: Effizienz des Wärmetauschers (gemäß Diagramm), %
