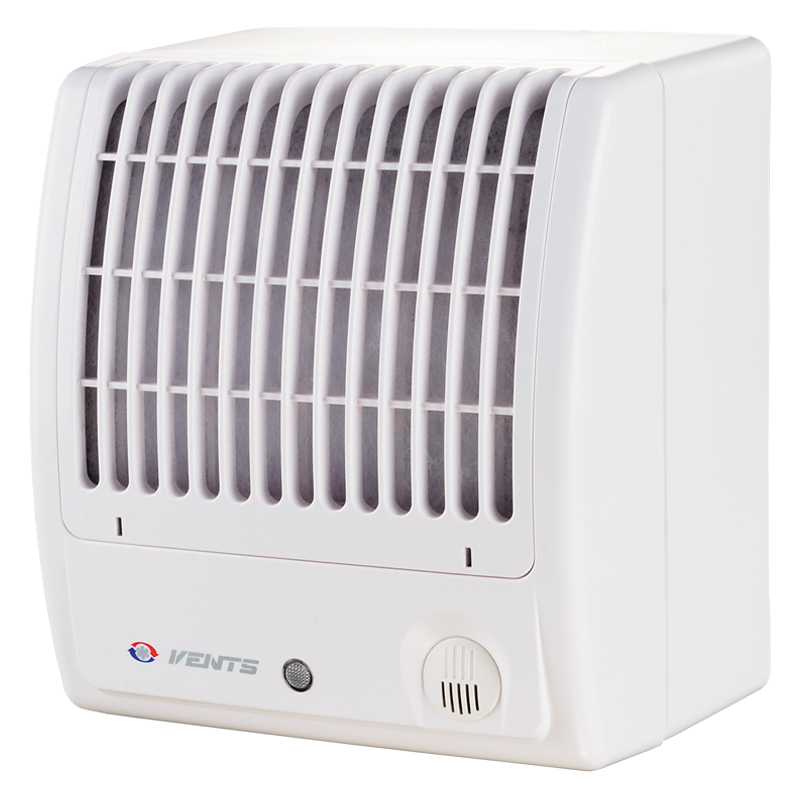

Серия ВЕНТС ЦФ

Центробежные односкоростные вентиляторы со встроенным фильтром для вытяжной вентиляции с производительностью до 122 м³/ч. Монтируются с воздуховодами 100 мм.

Особенности модели

Товары серии

Вентс 100 ЦФВентс 100 ЦФ турбоВентс 100 ЦФ 12

Вентс 100 ЦФ

Вентс 100 ЦФ турбо

Вентс 100 ЦФ 12

Вентс 100 ЦФВентс 100 ЦФ турбоВентс 100 ЦФ 12

Описание
Модификации
График производительности
Загрузки
Сертификаты
Условные обозначения
Пример монтажа

Описание

ПРИМЕНЕНИЕ
Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений. Для монтажа в вентиляционные шахты или соединения с воздуховодами.		Для систем вентиляционных каналов, обладающих высоким сопротивлением. Для монтажа с воздуховодами 100 мм.
КОНСТРУКЦИЯ
Современный дизайн и эстетический внешний вид. Корпус и крыльчатка выполнены из высококачественного и прочного АБС пластика, стойкого к ультрафиолету. Удобная съемная решетка с фильтрующим элементом предохраняет внутренние элементы вентилятора от жира и пыли, что позволяет его использовать на кухне в качестве вытяжки.		Вентилятор ЦФ комплектуется по умолчанию пылевым фильтром. Возможен заказ с алюминиевым антижировым фильтром (ЦФА). Центробежная крыльчатка выполнена с вперед загнутыми лопатками, что обеспечивает высокое давление и низкий уровень шума вентилятора. Оборудован гравитационным обратным клапаном для предотвращения обратной тяги. Степень защиты IP 24.

ДВИГАТЕЛЬ
Надёжный однофазный двигатель с низким энергопотреблением. В базовой комплектации двигатель оборудован подшипниками скольжения. В модификации «турбо» двигатель оборудован подшипниками качения и установлен на специальных виброгасящих опорах.		Предназначен для непрерывной работы и не требует обслуживания. Оборудован защитой от перегрева.
УПРАВЛЕНИЕ
Ручное: Вентилятор управляется при помощи комнатного выключателя освещения. Выключатель в поставку не входит. Вентилятор управляется посредством встроенного шнуркового выключателя „B“. При потолочном монтаже вентилятора опция не используется. Регулировка скорости может осуществляться с помощью тиристорного регулятора (см. Электрические принадлежности). Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству. Регуляторы скорости нельзя подключать к вентиляторам с модификациями Т, ТН, ТР, ВТ, ВТН.		Автоматическое: При помощи электронного блока управления БУ-1-60 (см. Электрические принадлежности). Блок управления поставляется отдельно.
ОСОБЕННОСТИ МОНТАЖА
Вентилятор подходит для наружного или встраиваемого монтажа. При удалённом размещении вентиляционной шахты возможно использование гибких воздуховодов. Присоединение воздуховода к выходному фланцу вентилятора осуществляется при помощи хомута. Крепится к стене при помощи шурупов или на кронштейнах.		Возможность вертикального или горизонтального монтажа. Может использоваться для потолочного монтажа. Для подключения вентилятора с двигателем низкого напряжения 12В к сети 220 В / 50 Гц необходимо дополнительно приобрести понижающий трансформатор (например серии ТРФ 220/12-25).
ПРИМЕРЫ МОНТАЖА

	Настенный монтаж	Внутристенный монтаж

Модификации

Наименование модификации

Вентс 100 ЦФ

Вентс 100 ЦФ 12

ВЕНТС 100 ЦФТ

ВЕНТС 100 ЦФТН

ВЕНТС 100 ЦФВ

ВЕНТС 100 ЦФВТ

ВЕНТС 100 ЦФВТН

ВЕНТС 100 ЦФТР

ВЕНТС 100 ЦФ турбо

ВЕНТС 100 ЦФТ турбо

ВЕНТС 100 ЦФТН турбо

ВЕНТС 100 ЦФВ турбо

ВЕНТС 100 ЦФВТ турбо

ВЕНТС 100 ЦФВТН турбо

ВЕНТС 100 ЦФТР турбо

Таймер

Датчик влажности

Шнурковый выключатель

Датчик движения

Двигатель на шарикоподшипниках

Вентилятор с повышенной производительностью

Безопасный (12 В)

График производительности

Метод подбора:
Производительность:
Давление:

Рабочая точка

Производительность: --
Давление: ---

Загрузки

Сертификаты

<p>
Знак соответствия продукции европейским стандартам качества и электрической безопасности, выданный Обществом технического надзора TUV (Германия).</p>

Знак соответствия продукции европейским стандартам качества и электрической безопасности, выданный Обществом технического надзора TUV (Германия).

<p>
Изделие с маркировкой CE означает, что продукция произведена в соответствии со стандартами качества и безопасности, предусмотренными Директивами Европейского Союза для данного вида продукции (наносится производителем).</p>

Изделие с маркировкой CE означает, что продукция произведена в соответствии со стандартами качества и безопасности, предусмотренными Директивами Европейского Союза для данного вида продукции (наносится производителем).

Знак соответствия продукции требованиям технических норм Украины, подтверждается сертификатами соответствия УкрТЕСТ.

Класс изоляции: двойная изоляция.

Класс защиты устройства.

<p>Знак обращения, свидетельствующий о том, что продукция, маркированная им, прошла все установленные в технических регламентах Таможенного союза ЕврАзЭС процедуры оценки.</p>

Знак обращения, свидетельствующий о том, что продукция, маркированная им, прошла все установленные в технических регламентах Таможенного союза ЕврАзЭС процедуры оценки.

Условные обозначения

Пиктограмма		Условное обозначение		Описание модификации
		ЦФА		Вентилятор с алюминиевым антижировым фильтром.
		ЦФ 100 турбо		Двигатель с повышенной производительностью.Оборудован подшипниками качения для увеличения срока службы (прим. 40 тыс. рабочих часов) и установлен на специальных виброгасящих опорах. Подшипники не требуют обслуживания и имеют запас смазочного материала, достаточного для всего срока эксплуатации.
		ЦФ 100 Т		Оборудован регулируемым таймером. Время срабатывания от 2 до 30 минут.
		ЦФ 100 TH		Оборудован регулируемым таймером (время срабатывания от 2 до 30 минут) и реле влажности (порог срабатывания 60-90%).
		ЦФ 100 В		Оборудован шнурковым выключателем.
		ЦФ 100 ВТ		Оборудован шнурковым выключателем и регулируемым таймером (время срабатывания от 2 до 30 минут).
		ЦФ 100 ВТН		Оборудован шнурковым выключателем, регулируемым таймером (время срабатывания от 2 до 30 минут) и реле влажности (порог срабатывания 60-90%).
		ЦФ 100 ТР		Оборудован регулируемым таймером и датчиком движения (зона действия датчика от 1 до 4 м, угол обзора до 100°).
		ЦФ 100 12		Исполнение с безопасным двигателем низкого напряжения. Питание от 12 В переменного тока.
