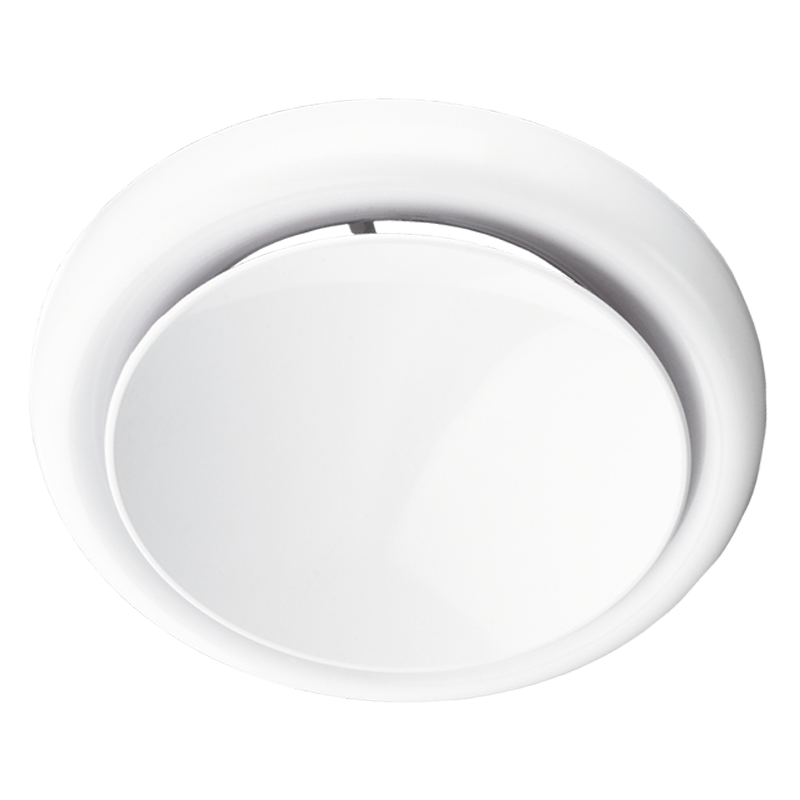

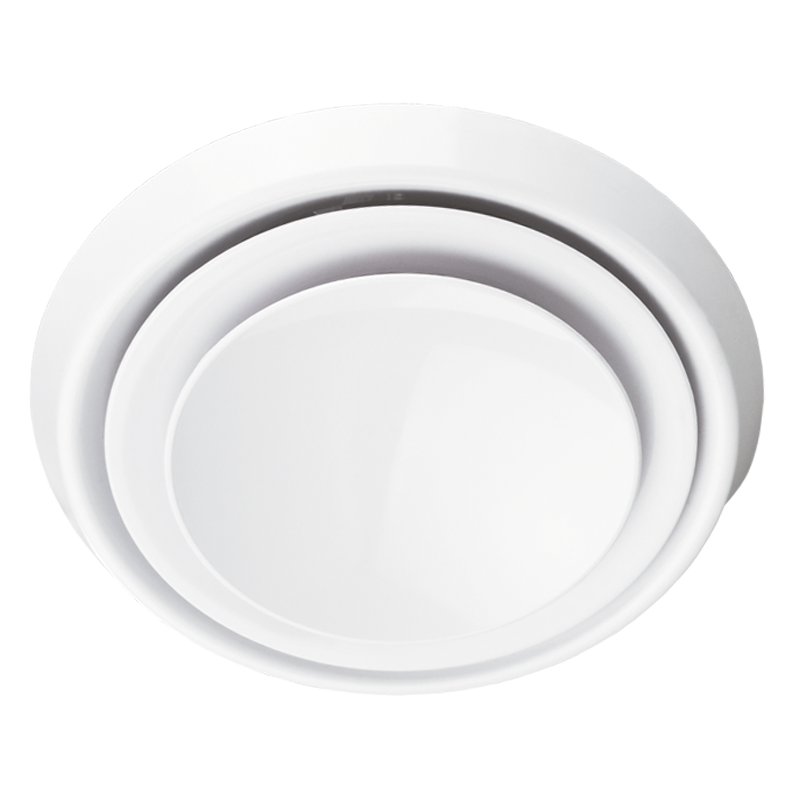

    VENTS A 150 PR

    VENTS A 150 PR
    • VENTS A 150 PR
    • VENTS A 150 PR
    zoom
    • VENTS A 150 PR
    • VENTS A 150 PR
    DruckversionIm PDF Format speichern
     Luftquerschnitt - 0...0.011 m2.
    Zu Projekt hinzufügen
    ZUM VERGLEICH HINZUFÜGEN
    • Beschreibung
    • Charakteristik
    • Downloads
    • Abmessungen
    • Weitere Charts
    Beschreibung
    Beschreibung
    EINSATZGEBIET
    • Belüftungs-, Klima- und Luftheizsysteme.
    • Montage in der Zwischendecke oder Befestigung an der Wand.
    • Anordnung der korrekten Luftzufuhr und Luftzirkulation im Innenraum.




    AUFBAU
    • Aus hochwertigem Kunststoff (ABS-Kunststoff oder Polystyrol) hergestellt.
    • Die aerodynamisch profilierte Form sorgt für eine gleichmäßige Luftverteilung.
    • Stufenlose Luftdurchsatzregelung durch die Drehung des beweglichen zentralen Teil.
    • Einfache Montage mit Klemmfedern.
    • Der Innenteil des Tellerventils ist mit einem Dichtring zum satten Anliegen versehen.




    Charakteristik
    Charakteristik
    Parameter A 150 PR
    		 Maßeinheit
    Luftquerschnitt 0.011 m²
    Anschluss-Luftkanalmaße 150 mm
    Normale Teilung 0...21 mm
    Regelung einstellbar -
    Form rund -
    Anschlussdurchmesser 150 mm
    Material Kunststoff -
    Technische Unterlagen
    Downloads
    Wählen Sie den Typ des Dokuments
    • Werbemittel und Druckprodukte
    • Zertifikate
    • Technische Unterlagen
    Name
    Herunterladen
    Anzeigen
    "A...PR" Produktbeschreibung 09-2015 (pdf 154.89Kb)
    Hochauflösende Produktabbildungen herunterladen "A 150 PR (Vorderansicht)" (psd 1.82Mb)
    Das Bild "A 150 PR (Vorderansicht)" für Ihre Seite herunterladen (png 338.31Kb)
    Hochauflösende Produktabbildungen herunterladen "A 200 PR (Vorderansicht)" (psd 1.78Mb)
    Das Bild "A 200 PR (Vorderansicht)" für Ihre Seite herunterladen (png 342.8Kb)
    Hochauflösende Produktabbildungen herunterladen "A 150 PR (Rückansicht)" (psd 2Mb)
    Das Bild "A 150 PR (Rückansicht)" für Ihre Seite herunterladen (png 395.86Kb)
    Hochauflösende Produktabbildungen herunterladen "A 200 PR (Rückansicht)" (psd 2.14Mb)
    Das Bild "A 200 PR (Rückansicht)" für Ihre Seite herunterladen (png 433.62Kb)
    Abmessungen
    Charakteristik
    VENTS A 150 PR
    Parameter Wert Maßeinheit
    D 150 mm
    D1 125 mm
    D2 155 mm
    D3 200 mm
    H max 80.5 mm
    H1 50 mm
    H2 30 mm
    Weitere Charts
    Weitere Charts

    Der Innenteil des Ventils wird so verdreht, dass der Spalt S (mm) gesichert wird, um einen erforderlichen Luftdurchsatz gemäß dem Diagramm zu erzeugen.
