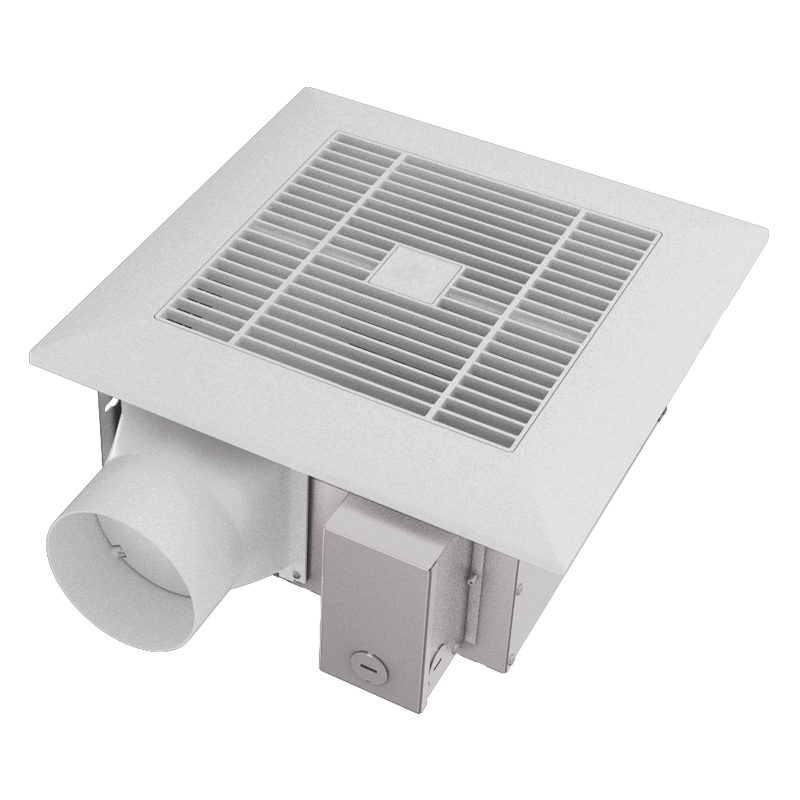

VENTS CBF LP 110 DC
Deckenventilator für Badezimmer mit maximale Förderleistung bis 187 m³/h.
- Beschreibung
- Charakteristik
- Leistungsdiagramm
- Downloads
- Abmessungen
- Zusätzliche technische Daten
- Zubehör
Beschreibung
Beschreibung
ANWENDUNG |
|
||||||
|
|||||||
MOTOR | |||||||
|
|
||||||
AUFBAU | |||||||
|
|
||||||
VARIANTEN |
|
||||||
|
|||||||
STEUERUNG | |||||||
Das eingebaute Bedienfeld bei den Modellen CBF LP DC ermöglicht die Einstellung der folgenden Parameter:
Bedienfeld für die Ventilatoren CBF LP DC |
Manuelle Steuerung
Vollautomatische Steuerung
|
||||||
MONTAGE | |||||||
|
|||||||
Charakteristik
Charakteristik
Parameter |
CBF LP 110 DC |
Maßeinheit |
---|---|---|
Spannung | 120-240 | V |
Frequenz | 50/60 | Hz |
Leistungsaufnahme | 19 | W |
Förderleistung | 187 | m³/h |
Max. Förderleistung | 52 | l/s |
Stromaufnahme | 0.18 (0.3) | А |
SFP | 0.37 | W/l/s |
Drehzahl | 1100 | min-1 |
Schalldruck 3 m | 23-25 | dBА |
SEV-Klasse | C | - |
Kanaldurchmesser | 100 | mm |
Montage | Deckenmontage | - |
Leistungsdiagramm
Leistungsdiagramm
- Auswahlverfahren:
- Luftleistung:
- Druck:
Arbeitspunkt
- Luftleistung: --
- Druck: ---
Technische Unterlagen
Downloads
Wählen Sie den Typ des Dokuments
Abmessungen
Charakteristik
Parameter | Wert | Maßeinheit |
---|---|---|
∅d | 98 | mm |
L1 | 100 | mm |
L2 | 40.5 | mm |
A | 330 | mm |
E | 395 | mm |
B | 278 | mm |
C | 255 | mm |
H | 134 | mm |
h | 18 | mm |
G | max 620 | mm |
Zusätzliche technische Daten
Zusätzliche technische Daten
|
Zubehör
Zubehör
Name | Zubehörbild | Beschreibung | CBF 110 DC |
P2-10 | Drehzahlregler | ||
TH CBF | Feuchtigkeitssensor | ||
TP CBF | Bewegungssensor | ||
MVM 102 bVs N | Außenhaube aus Edelstahl Ø 100 mm | ||
MV 102 V ASA | Außenhaube aus ASA-Kunststoff Ø 100 mm | ||
Polyvent 660 102/3 | Flexibles Lüftungsrohr Ø 100 mm mit einer Länge von 3 m | ||
CB 100 | Aufklappbare Schlauchschelle aus Edelstahl, Ø 90-110 mm |
