Lüftungssätze und Zuluftelemente VENTS GKV 560
- Beschreibung
- Charakteristik
- Downloads
- Abmessungen
| EINSATZGEBIET | AUFBAU |
|

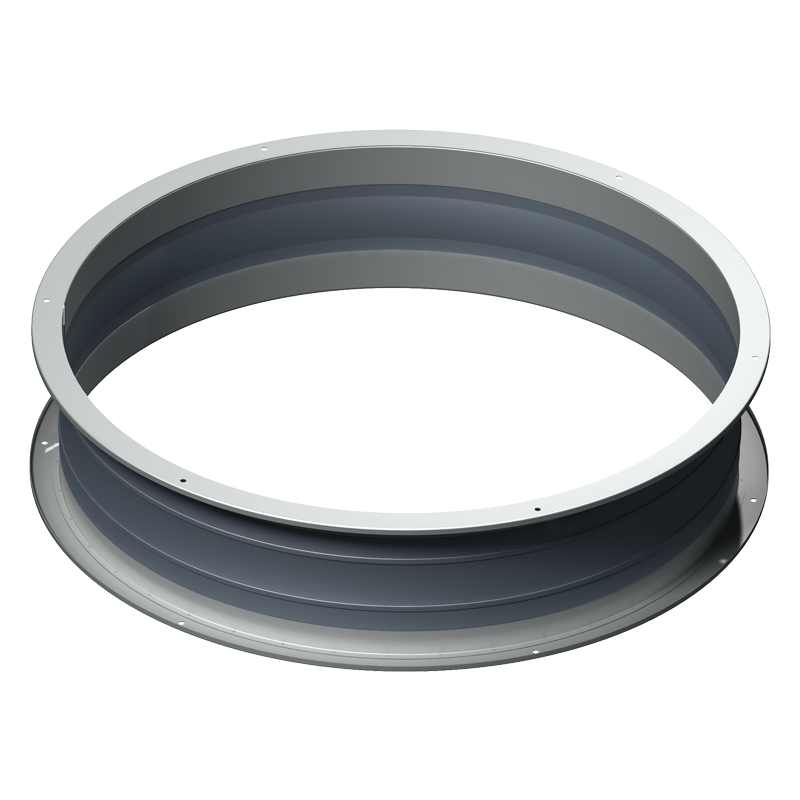

Die elastischen Manschetten sind für Unterbrechung von Schallübertragungen von Ventilatoren auf Lüftungsrohre sowie für teilweisen Ausgleich von Temperaturverformungen im Lüftungsrohr. Geeignet für die Lüftungssysteme mit der Fördermitteltemperatur von -40 °C bis zu +80 °C. Kompatibel mit den Ventilatoren VKV, VKH, VKV EC, VKH EC. |
Die elastischen Manschette besteht aus zwei Flanschen aus verzinktem Stahlblech, welche mit einem PVC-Gewebe-Tuch verbunden sind. Die elastischen Manschette eignen sich nicht für eine mechanische Belastung und dürfen nicht als ein Tragkörper verwendet werden.
|
| MONTAGE | |
|
Die Klappe ist zum waagerechten Einbau und Anschluss an die Lüftungsrohre konstruiert. Die Regelplatten sollen durch Eigengewicht schließen. Die Montage ist, in Übereinstimmung mit der Luftförderrichtung im Lüftungssystem, auszuführen. |
| Parameter |
GKV 560 |
Maßeinheit |
|---|---|---|
| Gehäusematerial | verzinktem Stahlblech, Polyamid-Textilgewebe, Polyäthylenfolie | - |
| Luftkanal | für Rundrohre | - |
| Anschlussdurchmesser | 567 | mm |
| Gewicht | 2.62 | kg |
| Standardgröße der kompatiblen Ventilatoren | 560, 630 | - |
| Parameter | Wert | Maßeinheit |
|---|---|---|
| ∅D | 567 | mm |
| ∅D1 | 605 | mm |
| Ø D2 | 639 | mm |
| ∅d | 9 | mm |
| L | 200 | mm |
