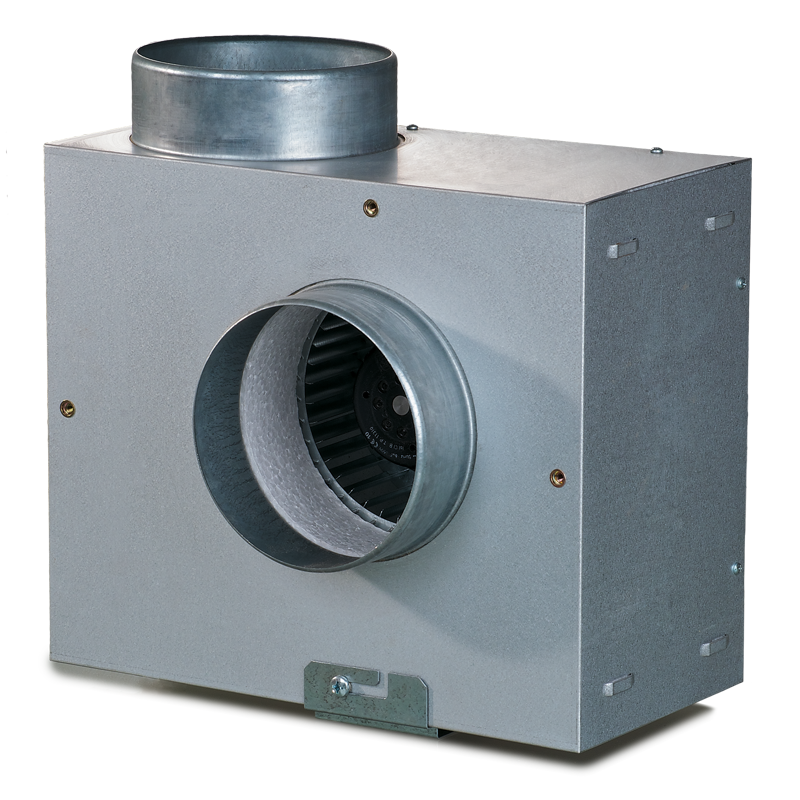

VENTS KSA 315-4E

Radiale Rohrventilatoren mit wärme- und schallisoliertem Gehäuse. Förderleistung - 2140 m³/h.

Zu Projekt hinzufügen

ZUM VERGLEICH HINZUFÜGEN

Beschreibung
Charakteristik
Downloads
Abmessungen
Weitere Charts
Bezeichnungserklärung

Beschreibung

EINSATZGEBIET
Zuluft- und Abluftlüftungssysteme für Gewerbe-, Büround andere öffentliche oder industrielle Räume mit hohen Anforderungen an den Geräuschpegel.	Kompatibel mit Lüftungsrohren mit Durchmesser von 100, 125, 150, 160 und 200 mm.
AUFBAU
Das doppelwandige Gehäuse ist aus Aluzinkblech gefertigt und von innen durch Polystyrolschaum-Schicht wärme- und schallisoliert.
MOTOR
2- und 4-polige Außenläufer-Asynchronmotoren und Radiallaufräder mit vorwärts gekrümmten Laufradschaufeln aus verzinktem Stahlblech. Die Kugellager gewährleisten eine lange Lebensdauer des Motors.	Zur Erreichung der genauen technischen Kennwerte, sowie des geräuscharmen und zuverlässigen Betriebs wird jedes Laufrad während der Produktion dynamisch ausgewuchtet. Motorschutzart: IP44.
DREHZAHLREGELUNG
Stufenlose oder stufenweise Drehzahlregelung über einen Thyristor- oder Trafo-Drehzahlregler.	Beim Anschluss mehrerer Ventilatoren sollte beachtet werden, dass die maximale Stromstärke und Stromaufnahme des Drehzahlreglers nicht überschritten wird.
MONTAGE
Die runden Anschlussstutzen. Im Standard-Lieferumfang des Ventialtors ist ein Stromkabel ohne Netzstecker enthalten.	Elektrischer Anschluss und Montage entsprechend der Betriebsanleitung und dem Schaltplan.
Ventilator mit der elektronischen Steuereinheit für Temperatur- und Drehzahlregelung (Option U)
Ideale Lösung für die Lüftung von temperaturüberwachten Räumen, z.B. Gewächshäusern.	Der Ventilator mit einer elektronischen Steuereinheit für Temperatur- und Drehzahlregelung, ermöglicht eine Drehzahlregelung (Volumenstromregelung) je nach der Lufttemperatur im Lüftungsrohr oder im Raum.
Steuergeräte auf der Frontplatte der Steuereinheit: Drehzahlregler für Drehzahleinstellung; Temperaturregler für Einstellung des Temperatur-sollwertes des Thermostats; Thermostat-Betriebsleuchte.	Zwei verfügbare Modifikationen: mit einem eingebautem Temperatursensor (Option U/U1); mit einem externen Temperatursensor, welcher an einem 4 m Kabel befestigt ist (Option Un/U1n/U2n).
Die Frontplatte des Ventilators ist mit einer Thermostat-Betriebsleuchte ausgestattet.
Funktionsweise des Ventilators mit der elektronischen Steuereinheit für Temperatur- und Drehzahlregelung
Stellen sie einen gewünschten Temperatur-Sollwert (Thermostat-Sollwert) über den Temperaturregler sowie die Mindestdrehzahl über den Drehzahlregler ein. Sobald die Lufttemperatur über den eingestellten Temperatur-Sollwert steigt, schaltet der Ventilator auf die Höchstgeschwindigkeit um.	Nach der Temperaturabsenkung unter den Thermostat-Sollwert schaltet der Ventilator auf die eingestellte, niedrigere Drehzahl um. Zur Vermeidung häufiger Drehzahlumschaltungen, sofern die Lufttemperatur im Lüftungsrohr zum Thermostat-Sollwert identisch ist, wird die Umschaltverzögerungzeit aktiviert.
Je nach Situation, wird eine der zwei Verzögerungsfunktionen aktiviert:
Temperaturgesteuerte Verzögerungsfunktion (Option U): Sofern die Lufttemperatur um 2 °C über den eingestellten Temperatur-Sollwert steigt, schaltet der Ventilator auf die Höchstgeschwindigkeit um. Nach der Temperaturabsenkung unter den Thermostat-Sollwert schaltet der Ventilator auf die eingestellte, niedrigere Drehzahl um. Diese Steuerungsart gewährleistet die Temperaturerhaltung mit der Genauigkeit von 2 °C. Drehzahlumschaltungen werden eingeschränkt. Zeitgesteuerte Verzögerungsfunktion (Option U1): Sofern die Lufttemperatur über den eingestellten Temperatur-Sollwert steigt, schaltet der Ventilator auf die Höchstgeschwindigkeit um. Gleichzeitig wird der Verzögerungstimer für 5 Minuten aktiviert. Nach der Temperaturabsenkung unter den Thermostat-Sollwert sowie nach Ablauf der Verzögerungszeit von 5 Minuten schaltet der Ventilator auf die eingestellte, niedrigere Drehzahl um. Diese Steuerung sichert eine präzise Temperaturkontrolle. Im Vergleich mit der temperaturgesteuerten Verzögerungsfunktion (U Option) kommen die Drehzahlumschaltungen bei der Option U1 häufiger vor, jedoch beträgt die minimale Betriebszeit pro Geschwindigkeit 5 Minuten.

Einsatzbeispiel von Ventilator VENTS KSA im Gewächshaus

Charakteristik

Parameter	KSA 315-4E	Maßeinheit
Phasen	1	˜
Spannung	230	V
Frequenz	50	Hz
Schalldruck 3 m	44	dBА
Leistungsaufnahme	570	W
Drehzahl	1325	min^-1
Max. Förderleistung	2140	m³/h
Strom	2.48	А
Max. Fördermitteltemperatur	-40 +55	°С
Schutzart	IP X4	-
Kanaldurchmesser	315	mm
Gewicht	17	kg
Aufbau	radial	-
Polanzahl	4	-
Schall- und wärmeisoliertes Gehäuse	ja	-
Gehäusematerial	Aluzink	-
SEV-Klasse	-	-
Luftkanal	für Rundrohre	-
Typ	Be- und Entlüftung	-
Montage	Rohreinschub	-

Technische Unterlagen

Downloads

Abmessungen

Charakteristik

Parameter	Wert	Maßeinheit
ØD	314	mm
B	392	mm
H	495	mm
P	48	mm
L	535	mm

Weitere Charts

Schalldruck		Frequenzband, Hz
	Hz	Gesamt	63	125	250	500	1000	2000	4000	8000
L_wA Saugseitig	dB(A)	45	41	42	39	29	25	25	27	25
L_wA Druckseitig	dB(A)	48	43	46	40	35	26	30	20	19
L_wA Abstrahlung	dB(A)	44	36	39	31	25	22	25	18	17

Bezeichnungserklärung

Serie	Stutzendurchmesser	Polzahl	Phasenzahl	Optionen
VENTS KSA	100; 125; 150; 160; 200	2, 4	Е: single phase	U: Drehzahlregler mit elektronischem Thermostat und eingebautem Kanaltemperatursensor. Temperaturbasierte Funktionsweise. Un: Drehzahlregler mit elektronischem Thermostat und externem Temperatursensor mit 4 m Kabellänge. Temperaturbasierte Funktionsweise. U1: Drehzahlregler mit elektronischem Thermostat und eingebautem Kanaltemperatursensor. Timerbasierte Funktionsweise. U1n: Drehzahlregler mit elektronischem Thermostat und externem Temperatursensor mit 4 m Kabellänge. Timerbasierte Funktionsweise. U2n: Drehzahlregler mit elektronischem Thermostat und externem Temperatursensor mit 4 m Kabellänge. Temperaturbasiertes Ein- und Ausschalten. R1: Stromkabel mit Netzstecker. P: eingebauter, stufenloser Drehzahlregler.
