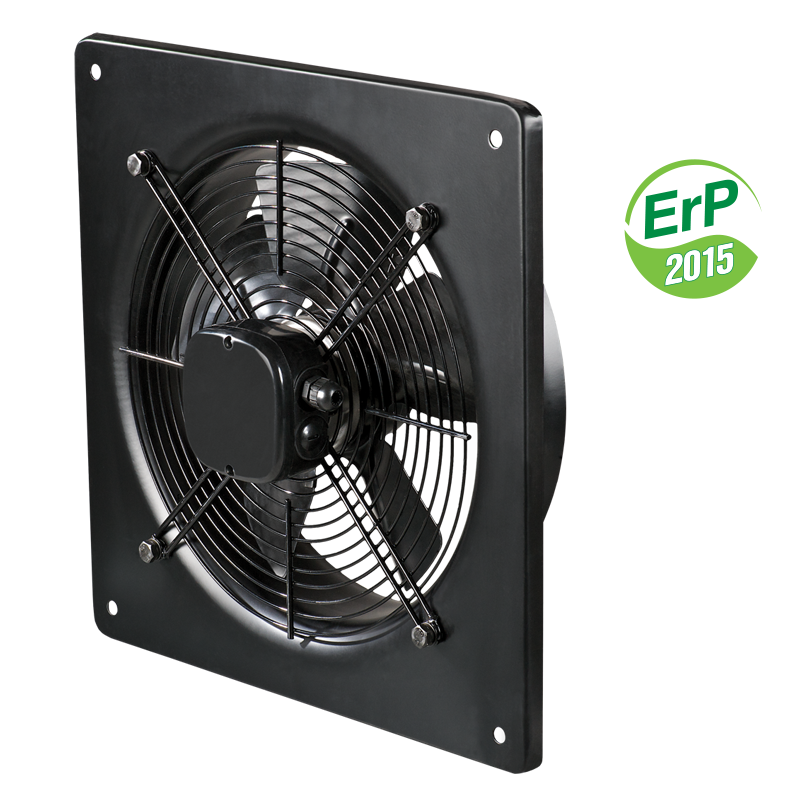

    VENTS OV 8D 800

    VENTS OV 8D 800
    • VENTS OV 8D 800
    zoom
    • VENTS OV 8D 800
    DruckversionIm PDF Format speichern
    Niederdruck-Axialventilatoren im Stahlgehäuse für Wandmontage, mit einer Luftförderleistung von bis zu 15550 m³/h.
    Zu Projekt hinzufügen
    ZUM VERGLEICH HINZUFÜGEN
    3D-Modell
    Galerie
    • Beschreibung
    • Charakteristik
    • Leistungsdiagramm
    • Downloads
    • Abmessungen
    • Weitere Charts
    • Bezeichnungsschlüssel
    • BIM
    Beschreibung
    Beschreibung
    EINSATZGEBIET

    • Zur Be- und Entlüftung von diversen Räumen mit hoher Anforderung an die Luftförderleistung bei relativ niedrigem Luftwiderstand im Lüftungssystem.

    • Geeignet für Einsatz in Kälteanlagen für die Kühlung der Kältemittel-Kompressoren.

    • Außerdem, eignen sich OV für einen direkten Luftauswurf oder für Überdrucklüftungsanlage in Brandschutz-Lüftungsanlagen.

    • Für OV ist auch eine Außenwandmontage zulässig.
    AUFBAU

    • Das Ventilatorgehäuse und das Laufrad sind aus pulverbeschichtetem Stahl gefertigt.
    • Die Modelle OV verfügen über ein Kabel für eine externe Verbindung.
    MOTOR

    • Je nach dem Modell, 2-, 4- oder 6-polige einphasige oder dreiphasige Außenläufer-Asynchronmotoren.

    • Der Motor verfügt über einen integrierten automatisch rückstellenden Überhitzungsschutz.

    • Die Kugellager gewährleisten eine lange Lebensdauer des Motors und sind für 40 000 Betriebsstunden ausgelegt.

    • Motorschutzart: IP44-IP54.
    DREHZAHLREGELUNG

    • Stufenlose oder stufenweise Drehzahlregelung über einen Thyristor- oder Trafo-Drehzahlregler.
    • Beim Anschluss mehrerer Ventilatoren sollte beachtet werden, dass die maximale Stromstärke und Stromaufnahme des Drehzahlreglers nicht überschritten wird.
    MONTAGE

    • Die Wandmontage für das OV Modell erfolgt mittels einer quadratischen Montageplatte.

    • Der Anschluss an das Stromnetz erfolgt über einen externen Klemmkasten.

    • Elektrischer Anschluss und Montage entsprechend der Betriebsanleitung und dem Schaltplan auf dem Klemmkasten.
    Charakteristik
    Charakteristik
    Parameter OV 8D 800
    		 Maßeinheit
    Phasen 3 ˜
    Spannung 400 V
    Frequenz 50 Hz
    Schalldruck 3 m 66 dBА
    Leistungsaufnahme 700 W
    Drehzahl 710 min-1
    Schutzart IP 24 -
    Gewicht 44 kg
    Luftförderleistung 15550 m³/h
    Stromaufnahme 1.7 А
    Leistungsdiagramm
    Leistungsdiagramm
    • Auswahlverfahren:
    • Luftleistung:
    • Druck:
    Arbeitspunkt
    • Luftleistung: --
    • Druck: ---
    Technische Unterlagen
    Downloads
    Wählen Sie den Typ des Dokuments
    • Werbemittel und Druckprodukte
    • Zertifikate
    • Technische Unterlagen
    Name
    Herunterladen
    Anzeigen
    "VENTS OV, OVK, VKF" Produktbeschreibung 03-2021 (pdf 2.62Mb)
    "VENTS OV,OVK,OV1,OV1 R,OVK1,VKF,VKOM,OVP" Betriebsanleitung 02-2022 (V03DE-13) (pdf 5Mb)
    Das Bild "VENTS OV (ErP 2015)" für Ihre Seite herunterladen (png 581.35Kb)
    Hochauflösende Produktabbildungen herunterladen "VENTS OV (ErP 2015)" (psd 4.66Mb)
    Abmessungen
    Charakteristik
    VENTS OV 8D 800
    Parameter Wert Maßeinheit
    ∅D 800 mm
    ∅d 13 mm
    B 970 mm
    B1 910 mm
    L 350 mm
    Weitere Charts
    Weitere Charts
    Schalldruck Ges. Frequenzband, Hz LpA, 3 m dBA LpA, 1 m dBA
    dBA 63 125 250 500 1000 2000 4000 8000
    LwA Abstrahlung dBA 87 56 58 76 81 83 80 74 65 66 76



    ŋ, (%) MC EC N VSD (kW) (A) (m3/h) (Pа) (n/min-1) SR
    32,2 A Statisch 39,5 Nein 0,695 1,7 10955 72 710 1
    Bezeichnungsschlüssel
    Bezeichnungsschlüssel
    Serie und Ausführung Motormodifikation Standardgröße
    Polzahl Phasenzahl
    VENTS OV: Ventilator mit einer quadratischen Montageplatte 2
    4
    6    		 E: einphasig
    D: dreiphasig    		 200; 250; 300; 350; 400; 450; 500; 550; 630, 710, 800



      ErP Parameter
     Gesamteffizienz ŋ, (%)
     Messkategorie MC
     Effizienzkategorie EC
     Effizienzgrad N
     Drehzahlregelung VSD
     Leistungsaufnahme (kW)
     Strom (A)
     Volumenstrom (m3/h)
     Statischer Druck (Pа)
     Drehzahl pro Minute (n/min-1)
     Spezifisches Verhältnis SR
