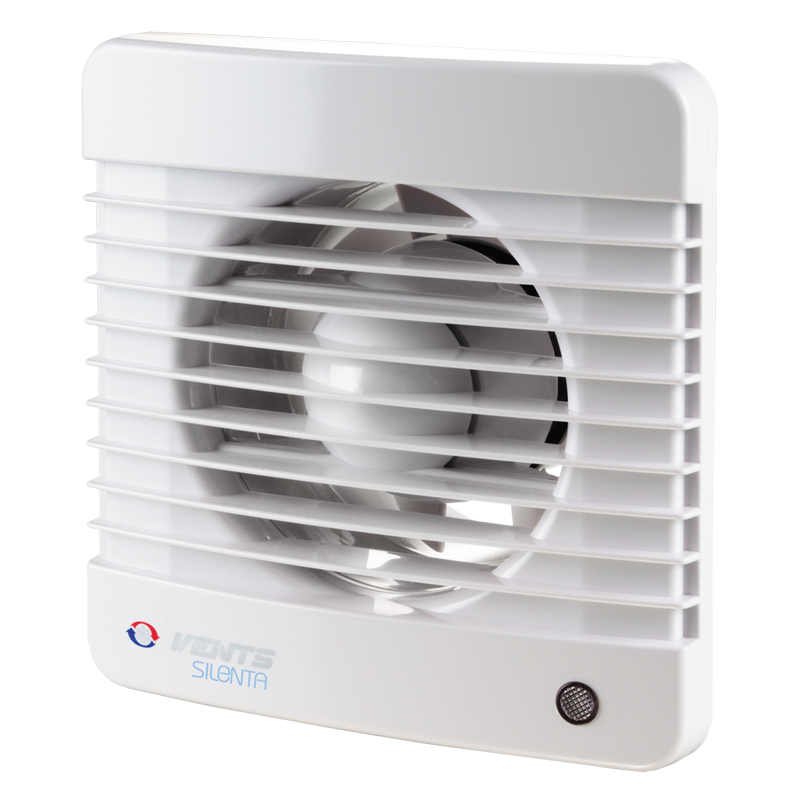

VENTS 150 Silenta-M (220 V/60 Hz)

Luftförderleistung – 242 m³/h.

Zu Projekt hinzufügen

ZUM VERGLEICH HINZUFÜGEN

Beschreibung
Charakteristik
Downloads
Modifikationen
Abmessungen
Schaltplan
Bezeichnungserklärung

Beschreibung

ANWENDUNG
Permanente Lüftung oder Intervallüftung von Sanitärbereichen, Duschräumen, Küchen und anderer Wohnräumen. Lüftung mit hohen akustischen Anforderungen.	Einsatz in einen Lüftungsschacht oder Anschluss an ein Lüftungsrohr. Kompatibel mit Lüftungsrohren mit einem Durchmesser von 100, 125 und 150 mm.
AUFBAU
Modernes Design und ästhetische Gestaltung. Der Sonderaufbau des Laufrades und des Motors sorgt für einen geräuscharmen Lauf. Schutzart: IP34.	Das Gehäuse und das Laufrad sind aus hochwertigem, robustem und UV-beständigem ABS-Kunststoff gefertigt. Der Sonder-Laufradaufbau erhöht die Betriebseffizienz des Lüfters und verlängert die Lebensdauer des Motors.
MOTOR
Zuverlässiger Motor mit dem minimalen Energiebedarf von 7 W (für das Durchmesser 100 mm).	Wartungsfreier Dauerbetrieb. Integrierter Überhitzungsschutz.
STEUERUNG
Manuelle Steuerung: Der Ventilator ist mit einem Lichtschalter (nicht im Lieferumfang enthalten) gesteuert. Der Ventilator ist mit einem eingebauten Zugschalter (V) gesteuert. Diese Option ist nicht anwendbar für die Deckenmontage. Die Drehzahlregelung erfolgt mit einem Thyristor-Drehzahlregler. Mehrere Ventilatoren können an einen Drehzahlregler angeschlossen werden. Der Drehzahlregler darf nicht an den Ventilatoren mit den Optionen T, TH, TP, VT, VTH angeschlossen werden.	Automatische Steuerung: Mit der elektronischen Steuereinheit BU-1-60. Die Steuereinheit ist als Sonderzubehör erhältlich. Mit dem eingebauten Nachlaufschalter (T). Nach dem Ausschalten über den Schalter läuft der Ventilator von 2 bis 30 Min. nach. Mit dem eingebauten Feuchtigkeitssensor mit dem Nachlaufschalter (TH). Wenn die Raumluftfeuchtigkeit über den Sollwert von 60 % bis 90 % steigt, schaltet der Ventilator ein und läuft, bis die Raumluftfeuchtigkeit unter den Sollwert sinkt. Danach läuft der Ventilator innerhalb vom eingestellten Zeitraum nach und schaltet aus. Mit dem Bewegungssensor und dem Nachlaufschalter (TP). Wenn eine Bewegung in einem Erkennungsbereich von 1 m bis 4 m und einem Betrachtungswinkel bis 100° erkannt wird, schaltet der Ventilator ein und läuft innerhalb vom eingestellten Zeitraum von 2 bis 30 Min.
MONTAGEMERKMALE
Einsatz in einen Lüftungsschacht. Befestigung an der Wand mit Schrauben. Deckenmontage ist möglich.	Falls der Montageort des Ventilators von Lüftungsschacht entfernt ist, können flexible Lüftungsrohre eingesetzt werden. Ein flexibles Lüftungsrohr wird an den Ausblaßstutzen mit Hilfe einer Schlauchschelle angeschlossen.
MONTAGEBEISPIEL

Charakteristik

Parameter	VENTS 150 Silenta-M (220 V/60 Hz)	VENTS 150 Silenta-M K (220 V/60 Hz)	VENTS 150 Silenta-M L (220 V/60 Hz)	VENTS 150 Silenta-MT (220 V/60 Hz)	VENTS 150 Silenta-MTH (220 V/60 Hz)	VENTS 150 Silenta-MV (220 V/60 Hz)	VENTS 150 Silenta-MVT (220 V/60 Hz)	VENTS 150 Silenta-MVTH (220 V/60 Hz)	VENTS 150 Silenta-MTP (220 V/60 Hz)	Maßeinheit
Spannung	220	220	220	220	220	220	220	220	220	V
Frequenz	60	60	60	60	60	60	60	60	60	Hz
Leistungsaufnahme	20	20	20	20	20	20	20	20	20	W
Förderleistung	242	242	242	242	242	242	242	242	242	m³/h
Stromaufnahme	0.14	0.14	0.14	0.14	0.14	0.14	0.14	0.14	0.14	А
Schalldruck 3 m	33	33	33	33	33	33	33	33	33	dBА
Stutzenmaße	150	150	150	150	150	150	150	150	150	mm
Motortyp	220V / 60Hz	220V / 60Hz	220V / 60Hz	220V / 60Hz	220V / 60Hz	220V / 60Hz	220V / 60Hz	220V / 60Hz	220V / 60Hz	-
Kanaldurchmesser	150	150	150	150	150	150	150	150	150	mm
Aufbau	axial	axial	axial	axial	axial	axial	axial	axial	axial	-
IP Code	IP 34	IP 34	IP 34	IP 34	IP 34	IP 34	IP 34	IP 34	IP 34	-
Gewicht	0.82	0.82	0.82	0.82	0.82	0.82	0.82	0.82	0.82	kg
Typ	abluft	abluft	abluft	abluft	abluft	abluft	abluft	abluft	abluft	-
Montage	Wandmontage, Deckenmontage	Wandmontage, Deckenmontage	Wandmontage, Deckenmontage	Wandmontage, Deckenmontage	Wandmontage, Deckenmontage	Wandmontage, Deckenmontage	Wandmontage, Deckenmontage	Wandmontage, Deckenmontage	Wandmontage, Deckenmontage	-

Technische Unterlagen

Downloads

Modifikationen

Name der Modifikation
VENTS 150 Silenta-M (220 V/60 Hz)
VENTS 150 Silenta-M K (220 V/60 Hz)
VENTS 150 Silenta-M L (220 V/60 Hz)
VENTS 150 Silenta-MT (220 V/60 Hz)
VENTS 150 Silenta-MTH (220 V/60 Hz)
VENTS 150 Silenta-MV (220 V/60 Hz)
VENTS 150 Silenta-MVT (220 V/60 Hz)
VENTS 150 Silenta-MVTH (220 V/60 Hz)
VENTS 150 Silenta-MTP (220 V/60 Hz)

Name der Modifikation	Rückschlagklappe	Kugellagermotor	Zeitschalter	Feuchtigkeitssensor	Schnurschalter	Bewegungssensor
VENTS 150 Silenta-M (220 V/60 Hz)	-	-	-	-	-	-
VENTS 150 Silenta-M K (220 V/60 Hz)		-	-	-	-	-
VENTS 150 Silenta-M L (220 V/60 Hz)	-		-	-	-	-
VENTS 150 Silenta-MT (220 V/60 Hz)	-	-		-	-	-
VENTS 150 Silenta-MTH (220 V/60 Hz)	-	-			-	-
VENTS 150 Silenta-MV (220 V/60 Hz)	-	-	-	-		-
VENTS 150 Silenta-MVT (220 V/60 Hz)	-	-		-		-
VENTS 150 Silenta-MVTH (220 V/60 Hz)	-	-				-
VENTS 150 Silenta-MTP (220 V/60 Hz)	-	-		-	-


+
+
+
+
+
+
+
+
+

Abmessungen

Charakteristik

Parameter	Wert	Maßeinheit
∅D	150	mm
B	206	mm
H	182	mm
L	106	mm
L1	26	mm

Schaltplan

Schaltplan zum Anschluss des Ventilators mit einem Einbauschalter.	Schaltplan zum Anschluss des Ventilators ohne Einbauschalter.

Schaltplan zum Anschluss des Ventilators mit einem Zeitschalter / Zeitschalter mit einem Feuchtigkeitssensor und einem Einbauschalter.	Schaltplan zum Anschluss des Ventilators mit einem Zeitschalter / Zeitschalter mit einem Feuchtigkeitssensor ohne Einbauschalter.

Schaltplan zum Anschluss des Ventilators mit der Lichtlampe. Separates Einschalten des Ventilators und der eingebauten Lichtlampe.	Schaltplan zum Anschluss des Ventilators mit der Lichtlampe. Synchronisches Einschalten des Ventilators und der eingebauten Lichtlampe.

Schaltplan zum Schutzleiteranschluss des Ventilators mit der Lichtlampe. Separates Einschalten des Ventilators und der eingebauten Lichtlampe.	Schaltplan zum Schutzleiteranschluss des Ventilators und der Lichtlampe. Synchronisches Einschalten des Ventilators und der eingebauten Lichtlampe.

Schaltplan zum Schutzleiteranschluss der Ventilatoren

* - zutreffend nur auf die Ventilatoren mit der Versorgungsspannung 12 V (am Verpackungsbox und am Gehäuse markiert).

S, S1, S2 sind die externe Schalter.

Betrieb der Ventilatoren mit den Optionen

Der Ventilator mit dem Zeitschalter schaltet nach dem Anlegen der Steuerspannung an die Eingangsklemme LT ein. Nach dem Trennen der Steuerspannung, setzt der Ventilator den Betrieb für die individuell eingestellte Zeitdauer, von 2 bis 30 Minuten fort. Die Einsellung der Nachlaufzeit erfolgt durch die Drehung des Drehknopfes des Potentiometers T im Uhrzeigersinn zur Erhöhung sowie entgegen dem Uhrzeigersinn zur Reduzierung der Nachlaufdauer.
Der Ventilator mit dem Zeitschalter und dem Feuchtigkeitssensor schaltet ein nach dem Anlegen der Steuerspannung an die Eingangsklemme LT oder im Falle einer Erhöhung der Raumfeuchtigkeit über dem eingestellten Sollwert, einstellbar von 60% bis 90%. Nach dem Trennen der Steuerspannung oder nach dem Abfall der Luftfeuchtigkeit H setzt der Ventilator den Betrieb für die individuell eingestellte Zeitdauer, von 2 bis 30 Minuten fort. Die Einsellung der Nachlaufzeit erfolgt durch die Drehung des Regelknopfes des Potentiometers T im Uhrzeigersinn zur Erhöhung sowie entgegen dem Uhrzeigersinn zur Reduzierung der Nachlaufdauer. Die Einsellung der Einschaltfeuchte erfolgt durch die Drehung des Regelknopfes des Potentiometers H im Uhrzeigersinn zur Erhöhung sowie entgegen dem Uhrzeigersinn zur Reduzierung der Einschaltfeuchte. Zur Einstellung der maximalen EInschaltfeuchte stellen Sie den Regelknopf des Potentiometers H in die Position max (90%).
Der Ventilator schaltet im Falle einer Bewegungserkennung ein, in einem Erkennungsbereich von 1m bis 4m und einem horizontalen Betrachtungswinkel von bis zu 100° und läuft den eingestellten Zeitraum (2 bis 30 Min) nach. Die Einsellung der Nachlaufzeit erfolgt durch die Drehung des Drehknopfes des Potentiometers T im Uhrzeigersinn zur Erhöhung sowie entgegen dem Uhrzeigersinn zur Reduzierung der Nachlaufdauer.
Der Schaltplan zum Anschluss einer Lichtlampe an den Zeitschalter des mit dem Schalter betriebenen Ventilators ist in Abb. 4 dargestellt. Im Falle des Anschlusses der Lichtlampe läuft der Ventilator im Laufe der eingestellten Zeitdauer.

Bezeichnungserklärung

SYMBOL	BEZEICHNUNGSERKLÄRUNG	BESCHREIBUNG MODIFIKATIONEN
	Silenta-M K	Mit einer Rückschlagklappe zur Verhinderung von Luftrückstau versehen.
	Silenta-M L	Mit einem Kugellagermotor zur langen Betriebsdauer und Montage in einer beliebigen Lage ausgestattet. Für ca. 40.000 Betriebsstunden ausgelegt. Die Kugellager sind wartungsfrei und auf Lebensdauer geschmiert.
	Silenta-MT	Verfügt über einen Zeitschalter mit der Nachlaufzeit, einstellbar von 2 bis 30 Minuten.
	Silenta-MTH	Verfügt über einen Zeitschalter mit der Nachlaufzeit einstellbar von 2 bis 30 Minuten und einen Feuchtigkeitssensor mit der Einschaltfeuchte einstellbar von 60 % bis 90 %.
	Silenta-MV	Verfügt über einen Zugschalter.
	Silenta-MVT	Verfügt über einen Zugschalter und einen Zeitschalter mit der Nachlaufzeit, einstellbar von 2 bis 30 Minuten.
	Silenta-MVTH	verfügt über einen Zugschalter, einen Zeitschalter mit der Nachlaufzeit einstellbar von 2 bis 30 Minuten und einen Feuchtigkeitssensor mit der Einschaltfeuchte einstellbar von 60 % bis 90 %.
	Silenta-MTP	Verfügt über einen Zeitschalter mit der einstellbarer Nachlaufzeit und einem Bewegungssensor mit einem Funktionsbereich von 1 m bis 4 m und einem Betrachtungswinkel bis 100°.
