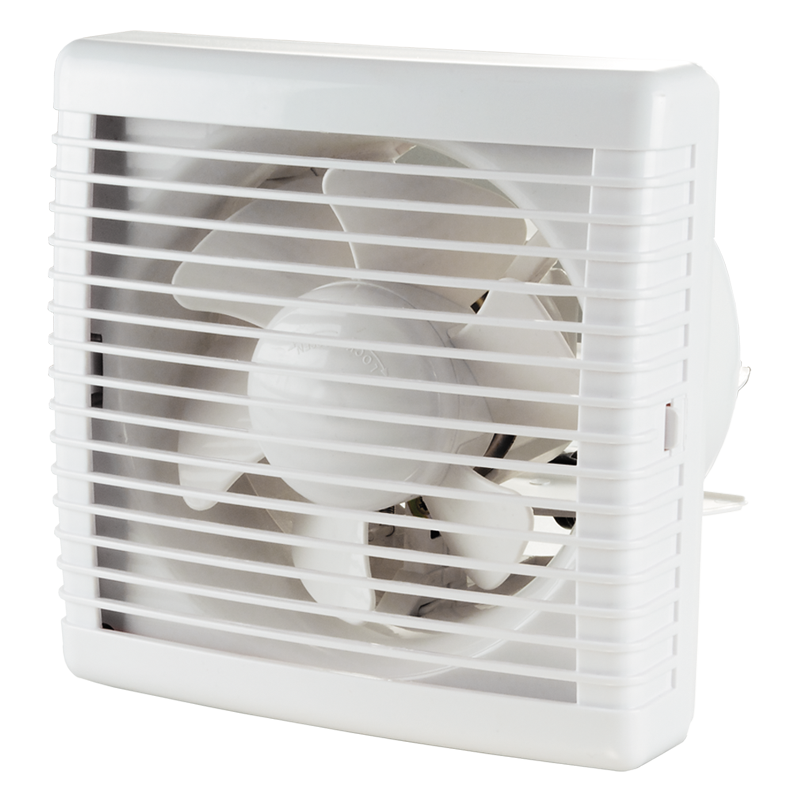

VENTS VVR 180

Luftförderleistung – 212 m³/h.

Zu Projekt hinzufügen

ZUM VERGLEICH HINZUFÜGEN

Beschreibung
Charakteristik
Downloads
Abmessungen
Schaltplan
Weitere Charts

Beschreibung

ANWENDUNG
Permanente Entlüftung oder Intervallüftung von Küchen und anderer Wohnräumen.	Zur Fenstereinbau.
AUFBAU
Modernes Design und ästhetische Gestaltung. Das Gehäuse und das Laufrad sind aus hochwertigem, robustem und UV-beständigem ABS-Kunststoff gefertigt. Der Laufradaufbau erhöht die Betriebseffizienz des Ventilators und verlängert die Lebensdauer des Motors.	Der Sonderaufbau des Laufrades und des Motors sorgt für einen geräuscharmen Lauf. Die motorbetätigte Verschlussklappen verhindern den Luftrückstrom. Schutzart: IPX4.
MOTOR
Zuverlässiger Motor mit niedrigem Energiebedarf. Wartungsfreier Dauerbetrieb.	Integrierter Überhitzungsschutz. Die VVR-Serie Ventilatoren sind mit einem reversierbaren Motor für den Betrieb im Zu- und Abluftbetrieb ausgestattet.
STEUERUNG
Manuelle Steuerung: Der Ventilator ist mit einem Lichtschalter (nicht im Lieferumfang enthalten) gesteuert. Die Drehzahlregelung erfolgt mit einem Thyristor-Drehzahlregler (siehe Elektro-Zubehör). Mehrere Ventilatoren können an einen Drehzahlregler angeschlossen werden. Der Drehzahlregler darf nicht an den Ventilatoren mit den Optionen T, TH, TP, VT, VTH angeschlossen werden.	Automatische Steuerung: Mit der elektronischen Steuereinheit BU-1-60. Die Steuereinheit ist als Sonderzubehör erhältlich.
MONTAGEMERKMALE
Der Ventilator ist für den direkten Einbau im Fensterflügel konstruiert.
MONTAGEBEISPIEL

Charakteristik

Parameter	VVR 180 luftabfuhr	VVR 180 luftzufuhr	Maßeinheit
Spannung	220-240	220-240	V
Frequenz	50/60	50/60	Hz
Leistungsaufnahme	25	25	W
Max. Förderleistung	212	176	m³/h
Stromaufnahme	0.1	0.1	А
Drehzahl	1400	1400	min^-1
Schalldruck 3 m	31	31	dBА
Stutzenmaße	180	180	mm
Motortyp	220-240V / 50-60Hz	220-240V / 50-60Hz	-
Kanaldurchmesser	180	180	mm
Gewicht	1.6	1.6	kg
Aufbau	axial	axial	-
IP Code	IP X4	IP X4	-
Typ	abluft	abluft	-
Montage	Fenstereinbau	Fenstereinbau	-

Technische Unterlagen

Downloads

Abmessungen

Charakteristik

Parameter	Wert	Maßeinheit
A	230	mm
B	65	mm
D	177	mm
C	87	mm

Schaltplan

Schaltplan zum Anschluss des Ventilators mit einem Einbauschalter.	Schaltplan zum Anschluss des Ventilators ohne Einbauschalter.

Schaltplan zum Anschluss des Ventilators mit einem Zeitschalter / Zeitschalter mit einem Feuchtigkeitssensor und einem Einbauschalter.	Schaltplan zum Anschluss des Ventilators mit einem Zeitschalter / Zeitschalter mit einem Feuchtigkeitssensor ohne Einbauschalter.

Schaltplan zum Anschluss des Ventilators mit der Lichtlampe. Separates Einschalten des Ventilators und der eingebauten Lichtlampe.	Schaltplan zum Anschluss des Ventilators mit der Lichtlampe. Synchronisches Einschalten des Ventilators und der eingebauten Lichtlampe.

Schaltplan zum Schutzleiteranschluss des Ventilators mit der Lichtlampe. Separates Einschalten des Ventilators und der eingebauten Lichtlampe.	Schaltplan zum Schutzleiteranschluss des Ventilators und der Lichtlampe. Synchronisches Einschalten des Ventilators und der eingebauten Lichtlampe.

Schaltplan zum Schutzleiteranschluss der Ventilatoren

* - zutreffend nur auf die Ventilatoren mit der Versorgungsspannung 12 V (am Verpackungsbox und am Gehäuse markiert).

S, S1, S2 sind die externe Schalter.

Betrieb der Ventilatoren mit den Optionen

Der Ventilator mit dem Zeitschalter schaltet nach dem Anlegen der Steuerspannung an die Eingangsklemme LT ein. Nach dem Trennen der Steuerspannung, setzt der Ventilator den Betrieb für die individuell eingestellte Zeitdauer, von 2 bis 30 Minuten fort. Die Einsellung der Nachlaufzeit erfolgt durch die Drehung des Drehknopfes des Potentiometers T im Uhrzeigersinn zur Erhöhung sowie entgegen dem Uhrzeigersinn zur Reduzierung der Nachlaufdauer.
Der Ventilator mit dem Zeitschalter und dem Feuchtigkeitssensor schaltet ein nach dem Anlegen der Steuerspannung an die Eingangsklemme LT oder im Falle einer Erhöhung der Raumfeuchtigkeit über dem eingestellten Sollwert, einstellbar von 60% bis 90%. Nach dem Trennen der Steuerspannung oder nach dem Abfall der Luftfeuchtigkeit H setzt der Ventilator den Betrieb für die individuell eingestellte Zeitdauer, von 2 bis 30 Minuten fort. Die Einsellung der Nachlaufzeit erfolgt durch die Drehung des Regelknopfes des Potentiometers T im Uhrzeigersinn zur Erhöhung sowie entgegen dem Uhrzeigersinn zur Reduzierung der Nachlaufdauer. Die Einsellung der Einschaltfeuchte erfolgt durch die Drehung des Regelknopfes des Potentiometers H im Uhrzeigersinn zur Erhöhung sowie entgegen dem Uhrzeigersinn zur Reduzierung der Einschaltfeuchte. Zur Einstellung der maximalen EInschaltfeuchte stellen Sie den Regelknopf des Potentiometers H in die Position max (90%).
Der Ventilator schaltet im Falle einer Bewegungserkennung ein, in einem Erkennungsbereich von 1m bis 4m und einem horizontalen Betrachtungswinkel von bis zu 100° und läuft den eingestellten Zeitraum (2 bis 30 Min) nach. Die Einsellung der Nachlaufzeit erfolgt durch die Drehung des Drehknopfes des Potentiometers T im Uhrzeigersinn zur Erhöhung sowie entgegen dem Uhrzeigersinn zur Reduzierung der Nachlaufdauer.
Der Schaltplan zum Anschluss einer Lichtlampe an den Zeitschalter des mit dem Schalter betriebenen Ventilators ist in Abb. 4 dargestellt. Im Falle des Anschlusses der Lichtlampe läuft der Ventilator im Laufe der eingestellten Zeitdauer.

Weitere Charts

1 - Luftzufuhr
2 - Luftabfuhr
