    VENTS VKF 6E 630

    VENTS VKF 6E 630
    • VENTS VKF 6E 630
    zoom
    • VENTS VKF 6E 630
    DruckversionIm PDF Format speichern

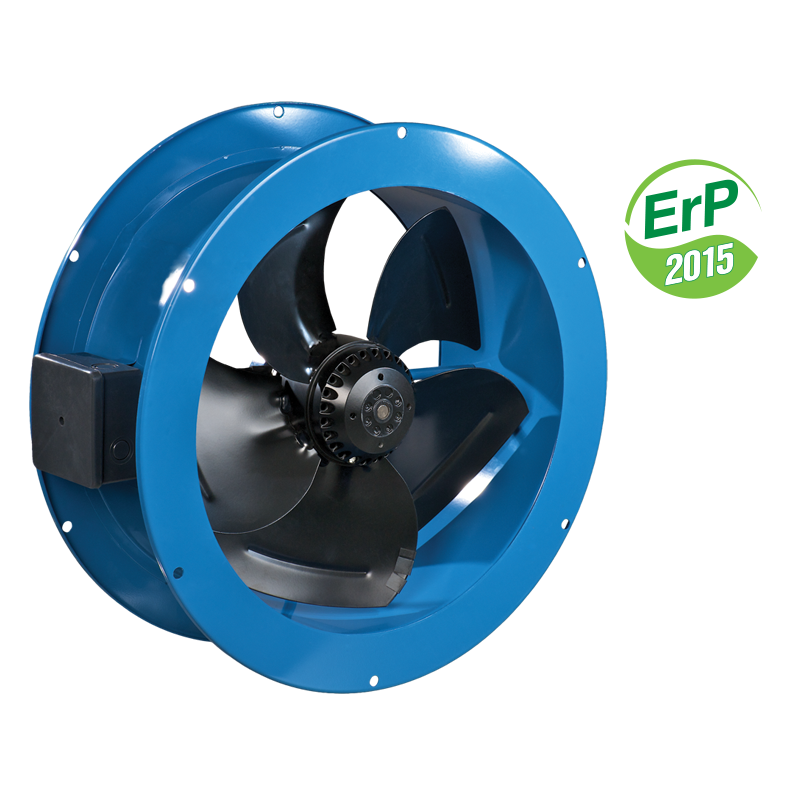

    Niederdruck-Axialventilatoren im Stahlgehäuse für Wandmontage, mit einer Luftförderleistung von bis zu 10990 m³/h.
    Zu Projekt hinzufügen
    ZUM VERGLEICH HINZUFÜGEN
    3D-Modell
    Galerie
    • Beschreibung
    • Charakteristik
    • Leistungsdiagramm
    • Downloads
    • Abmessungen
    • Weitere Charts
    • Bezeichnungsschlüssel
    • BIM
    Beschreibung
    Beschreibung
    EINSATZGEBIET

    • Zur Be- und Entlüftung von diversen Räumen mit hoher Anforderung an die Luftförderleistung bei relativ niedrigem Luftwiderstand im Lüftungssystem.
    • Geeignet für Einsatz in Kälteanlagen für die Kühlung der Kältemittel-Kompressoren.
    AUFBAU

    • Das Ventilatorgehäuse und das Laufrad sind aus pulverbeschichtetem Stahl gefertigt.
    • VKF Modell hat einen externen Klemmkasten außen am Ventilatogehäuse.
    MOTOR

    • Je nach dem Modell, 2-, 4- oder 6-polige einphasige oder dreiphasige Außenläufer-Asynchronmotoren.

    • Der Motor verfügt über einen integrierten automatisch rückstellenden Überhitzungsschutz.

    • Die Kugellager gewährleisten eine lange Lebensdauer des Motors und sind für 40 000 Betriebsstunden ausgelegt.

    • Motorschutzart: IP X4.
    DREHZAHLREGELUNG

    • Stufenlose oder stufenweise Drehzahlregelung über einen Thyristor- oder Trafo-Drehzahlregler.
    • Beim Anschluss mehrerer Ventilatoren sollte beachtet werden, dass die maximale Stromstärke und Stromaufnahme des Drehzahlreglers nicht überschritten wird.
    MONTAGE

    • Die Montage des Ventilators VKF erfolgt mit den Anschlussflanschen.

    • Der Anschluss an das Stromnetz erfolgt über einen externen Klemmkasten.

    • Elektrischer Anschluss und Montage entsprechend der Betriebsanleitung und dem Schaltplan auf dem Klemmkasten.
    Charakteristik
    Charakteristik
    Parameter VKF 6E 630
    50 Hz     		VKF 6E 630
    60 Hz     		Maßeinheit
    Phasen 1 1 ˜
    Spannung 230 230 V
    Frequenz 50 60 Hz
    Schalldruck 3 m 59 59 dBА
    Leistungsaufnahme 540 610 W
    Max. Förderleistung 10900 10990 m³/h
    Drehzahl 850 1075 min-1
    Schutzart IP X4 IP X4 -
    Gewicht 16.4 16.4 kg
    Stromaufnahme 2.4 2.74 А
    Leistungsdiagramm
    Leistungsdiagramm
    • Auswahlverfahren:
    • Luftleistung:
    • Druck:
    Arbeitspunkt
    • Luftleistung: --
    • Druck: ---
    Technische Unterlagen
    Downloads
    Wählen Sie den Typ des Dokuments
    • Werbemittel und Druckprodukte
    • Zertifikate
    • Technische Unterlagen
    Name
    Herunterladen
    Anzeigen
    "VENTS OV, OVK, VKF" Produktbeschreibung 03-2021 (pdf 2.62Mb)
    "VENTS OV,OVK,OV1,OV1 R,OVK1,VKF,VKOM,OVP" Betriebsanleitung 02-2022 (V03DE-13) (pdf 5Mb)
    Hochauflösende Produktabbildungen herunterladen "VENTS VKF (ErP 2015)" (psd 4.37Mb)
    Das Bild "VENTS VKF (ErP 2015)" für Ihre Seite herunterladen (png 455.02Kb)
    Abmessungen
    Charakteristik
    VENTS VKF 6E 630
    Parameter Wert Maßeinheit
    ∅D 645 mm
    ∅d 11,5 mm
    ØD2 715 mm
    B 740 mm
    L 250 mm
    ∅D1 674 mm
    Weitere Charts
    Weitere Charts
    Schalldruck Ges. Frequenzband, Hz LpA, 3 m dBA LpA, 1 m dBA
    dBA 63 125 250 500 1000 2000 4000 8000
    LwA Abstrahlung dBA 80 51 62 69 74 75 73 67 59 59 69



    ŋ, (%) MC EC N VSD (kW) (A) (m3/h) (Pа) (n/min-1) SR
    35 A Statisch 43,3 Nein 0,5 2,55 6857 90 915 1
    Bezeichnungsschlüssel
    Bezeichnungsschlüssel
    Serie und Ausführung Motormodifikation Standardgröße
    Polzahl Phasenzahl
    VENTS VKF: für direkten Einbau in den Rohrverlauf 2
    4
    6    		 E: einphasig
    D: dreiphasig    		 200; 250; 300; 350; 400; 450; 500; 550; 630, 710, 800



      ErP Parameter
     Gesamteffizienz ŋ, (%)
     Messkategorie MC
     Effizienzkategorie EC
     Effizienzgrad N
     Drehzahlregelung VSD
     Leistungsaufnahme (kW)
     Strom (A)
     Volumenstrom (m3/h)
     Statischer Druck (Pа)
     Drehzahl pro Minute (n/min-1)
     Spezifisches Verhältnis SR
    BIM
