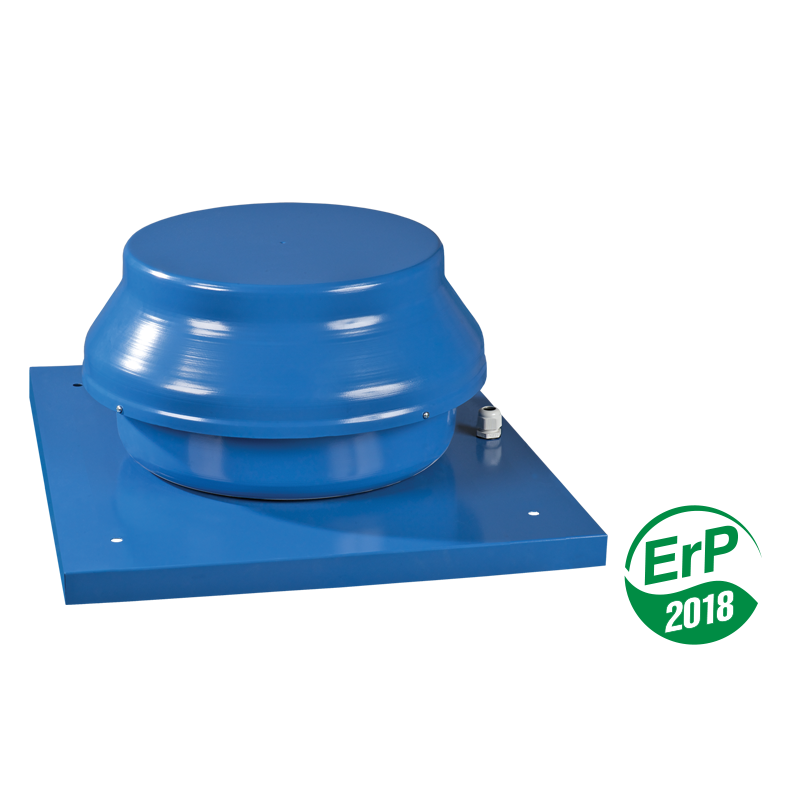

    VENTS VKMKp 150

    VENTS VKMKp 150
    • VENTS VKMKp 150
    zoom
    • VENTS VKMKp 150
    DruckversionIm PDF Format speichern
    Förderleistung - 580 m3/h.
    Zu Projekt hinzufügen
    ZUM VERGLEICH HINZUFÜGEN
    • Beschreibung
    • Charakteristik
    • Downloads
    • Abmessungen
    • Weitere Charts
    • Montagebeispiel
    Beschreibung
    Beschreibung
    EINSATZGEBIET

    • Abluftlüftungssysteme für Gewerbe-, Büro- und andere öffentliche oder industrielle Räume.

    • Montage auf jedem Dachtyp.
    • Kompatibel mit Lüftungsrohren mit Durchmesser 150 bis zu 315 mm.
    AUFBAU

    • Das Ventilatorgehäuse ist aus pulverbeschichtetem Stahl gefertigt.
    • Das Modell VKMKp verfügt über eine dünne Grundplatte am Gehäuseboden.
    MOTOR

    • Einphasiger Außenläufermotor mit Radiallaufrad und rückwärts gekrümmten Schaufeln.

    • Der Motor verfügt über einen integrierten Überhitzungsschutz mit automatischer Rückstellung.

    • Die Kugellager gewährleisten eine lange Lebensdauer des Motors und sind für 40 000 Betriebsstunden ausgelegt.

    • Zur Erreichung der genauen technischen Kennwerte, sowie des geräuscharmen und zuverlässigen Betriebs wird jedes Laufrad während der Produktion dynamisch ausgewuchtet.

    • Motorschutzart: IP 44.
    DREHZAHLREGELUNG

    • Stufenlose oder stufenweise Drehzahlregelung über einen Thyristor- oder Trafo-Drehzahlregler.

    • Beim Anschluss mehrerer Ventilatoren sollte beachtet werden, dass die maximale Stromstärke und Stromaufnahme des Drehzahlreglers nicht überschritten wird.
    MONTAGE

    • Der Ventilator ist für die Montage direkt über den Luftkanal oder den Lüftungsschacht konstruiert.

    • Starre Befestigung an einer raumfesten ebenen Oberfläche über die Grundplatte.


    • Elektrischer Anschluss und Montage entsprechend der Betriebsanleitung und dem Schaltplan auf dem Klemmkasten.
    Charakteristik
    Charakteristik
    Parameter VKMKp 150
    		 Maßeinheit
    Motortyp Motortyp 220В / 50Гц -
    Phasen 1 ˜
    Spannung 220-240 V
    Frequenz 50/60 Hz
    Stromaufnahme А
    Druck Druck 0 Pa
    Schalldruck 3 m 48 dBА
    Leistungsaufnahme 119 W
    Max. Förderleistung 580 m³/h
    Max. Fördermitteltemperatur Max. Fördermitteltemperatur -25 +55 °С
    Schutzart IP X4 -
    Gewicht 6.8 kg
    Stutzenmaße Stutzenmaße 150 mm
    SEV-Klasse B -
    Technische Unterlagen
    Downloads
    Wählen Sie den Typ des Dokuments
    • Werbemittel und Druckprodukte
    • Zertifikate
    • Technische Unterlagen
    Name
    Herunterladen
    Anzeigen
    "VKV, VKH, VKV EC, VKH EC, VKMK, VKMKp, VOK, VOK1" Betriebsanleitung 01-2021 (V12DE-09) (pdf 1.78Mb)
    "Zubehör für Dachventilatoren" Produktbeschreibung 02-2016 (pdf 132.41Kb)
    "VENTS VKMK" Produktbeschreibung 03-2021 (pdf 896.07Kb)
    Konformitätserklärung "VKMK,VKMKp" (pdf 1.63Mb)
    Hochauflösende Produktabbildungen herunterladen "VENTS VKMK (ErP 2018)" (psd 3.75Mb)
    Das Bild "VENTS VKMK (ErP 2018)" für Ihre Seite herunterladen (png 244.5Kb)
    Abmessungen
    Charakteristik
    VENTS VKMKp 150
    Parameter Wert Maßeinheit
    ∅D 149 mm
    Ø D1 400 mm
    H 230 mm
    L 440 mm
    L1 330 mm
    Weitere Charts
    Weitere Charts
    Schalldruck   Frequenzband, Hz
      Hz   Gesamt   63   125   250   500   1000   2000   4000   8000
    LwA Saugseitig   dB(A) 71 45 65 64 63 61 60 48 39
    LwA Abstrahlung dB(A) 64 39 59 55 37 20 17 26 20

    Montagebeispiel
    Montagebeispiel
    Serie    Stutzendurchmesser, mm
    VENTS VKMK
    		 p - inklusive flacher Grundplatte   150; 160; 200; 250; 315
    Erp Parameter
    Gesamteffizienz η,(%)
    Messkategorie MC
    Effizienzkategorie EC
    Effizienzgrad N
    Drehzahlregelung VSD
    Leistungsaufnahme (kW)
    Strom (A)
    Volumenstrom (m3/h)
    Statischer Druck (Pa)
    Drehzahl pro Minute (n/min-1)
    Spezifisches Verhältnis SR
