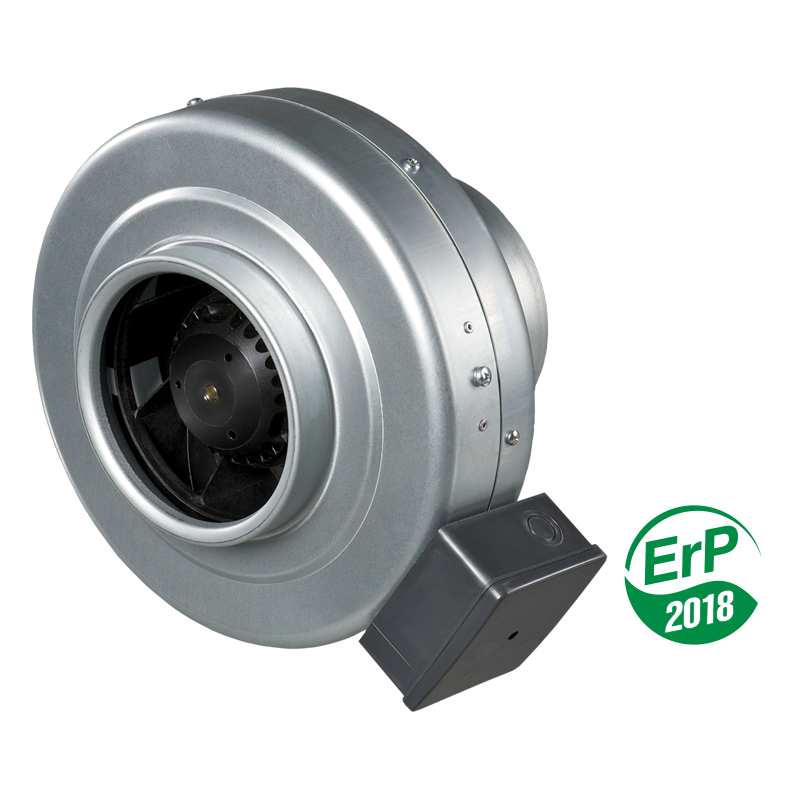

Lüftungssätze und Zuluftelemente VENTS VKMz 250 Q
Radialer Rohrventilator. Förderleistung - 1030 m3/h.
- Beschreibung
- Charakteristik
- Leistungsdiagramm
- Downloads
- Abmessungen
- Zusätzliche technische Daten
- Bezeichnungsschlüssel
Beschreibung
Beschreibung
| VERWENDUNGSZWECK | |
|
|
| AUFBAU | |
|
|
| MOTOR | |
|
|
| DREHZAHLREGELUNG | |
|
|
| MONTAGE | |
|
|
Charakteristik
Charakteristik
| Parameter |
VKMz 250 Q 50 Hz |
VKMz 250 Q 60 Hz |
Maßeinheit |
|---|---|---|---|
| Geräuscharmer Motor | ja | ja | - |
| Spannung | 1~ 220-240 | 1~ 220-240 | V |
| Frequenz | 50 | 60 | Hz |
| Schalldruck 3 m | 51 | 51 | dBА |
| Leistungsaufnahme | 134 | 175 | W |
| Max. Förderleistung | 980 | 1030 | m³/h |
| Strom | 0.59 | 0.77 | А |
| Drehzahl | 2785 | 2880 | min-1 |
| Max. Fördermitteltemperatur | -25 +50 | -25 +50 | °С |
| Schutzart | IP X4 | IP X4 | - |
| Schutzart der Motor | IP44 | IP44 | - |
| Kanaldurchmesser | 250 | 250 | mm |
| Gewicht | 5.1 | 5.1 | kg |
| Aufbau | radial | radial | - |
| Gehäusematerial | verzinkter Stahl | verzinkter Stahl | - |
| Außenmontage | ja | ja | - |
| SEV-Klasse | B | B | - |
| Luftkanal | für Rundrohre | für Rundrohre | - |
| Montage | Außenmontage, Wandmontage, Rohreinschub | Außenmontage, Wandmontage, Rohreinschub | - |
| * | Um die ErP 2018-Anforderungen zu erfüllen, ist es notwendig, einen Drehzahlregler und die Steuerungstypologie local demand control (Anschluss eines Sensors) anzuwenden. | Um die ErP 2018-Anforderungen zu erfüllen, ist es notwendig, einen Drehzahlregler und die Steuerungstypologie local demand control (Anschluss eines Sensors) anzuwenden. | - |
Leistungsdiagramm
Leistungsdiagramm
- Auswahlverfahren:
- Luftleistung:
- Druck:
Arbeitspunkt
- Luftleistung: --
- Druck: ---
Technische Unterlagen
Downloads
Wählen Sie den Typ des Dokuments
Abmessungen
Charakteristik
| Parameter | Wert | Maßeinheit |
|---|---|---|
| ØD | 249 | mm |
B1
|
395 | mm |
| ØD1 | 332 | mm |
| B | 340 | mm |
| L | 213 | mm |
| L1 | 25 | mm |
| L2 | 29 | mm |
| L3 | 40 | mm |
Zusätzliche technische Daten
Zusätzliche technische Daten
| Schalldruck | ||||||||||
| Gesamt | Frequenzband, Hz | |||||||||
| Hz | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| LwA saugseitig | dBA | 69 | 46 | 59 | 61 | 65 | 62 | 58 | 60 | 54 |
| LwA druckseitig | dBA | 74 | 49 | 59 | 63 | 66 | 67 | 62 | 64 | 56 |
| LwA Abstrahlung | dBA | 60 | 42 | 54 | 54 | 44 | 37 | 37 | 52 | 45 |
Bezeichnungsschlüssel
Bezeichnungsschlüssel
| Serie | Anschlussdurchmesser | Optionen | |
| VENTS VKMz | S: Hochleistungsmotor |
100; 125; 150; 160; 200; 250; 315 |
Q: geräuscharmer Motor R1: Stromkabel mit Netzstecker |
