    VENTS AOW und VENTS AOW1 Luftheizanlagen und Luftkühlanlagen

    VENTS AOW und VENTS AOW1 Luftheizanlagen und Luftkühlanlagen
    VENTS AOW und VENTS AOW1 Luftheizanlagen und Luftkühlanlagen
    zoom
    DruckversionIm PDF Format speichern
    Die Geräte mit einem Warmwasser-Heizregister sind geeignet zur Organisation der rationellen und wirksamen Luftheizung bzw. der Luftkühlung in verschiedenen Räumen.
    Modellmerkmale
    • Für Gewerbliche Gebäude
    • Für Industrielle Gebäude
    Serien von Produkten
    VENTS AOW 30
    VENTS AOW 30
    VENTS AOW 25
    VENTS AOW 25
    VENTS AOW 45
    VENTS AOW 45
    VENTS AOW1 25
    VENTS AOW1 25
    VENTS AOW1 30
    VENTS AOW1 30
    VENTS AOW1 45
    VENTS AOW1 45
    • Beschreibung
    • Modifikationen
    • Downloads
    • Bezeichnungsschlüssel
    • Zubehör
    Beschreibung
    Beschreibung
    EINSATZGEBIET STEUERUNG UND BEDIENUNG
    • Raumluftheizung bzw. der Raumluftkühlung mit einem Wasserwärmeträger sowie gleichmäßige Verteilung der Luft mit den Ventilator und den Verschlussklappen.
    • AOW1 funktioniert ausschließlich in Luftheizbetrieb. Schnelle Heizung bzw.
    • Kühlung von großen Räumen dank dem hocheffizienten Heizregister und dem leistungsstarken Ventilator. Eignen sich auch für eine lokale Heizung bzw. der Kühlung der Betriebsbereiche, z.B. in großen Hallen/ Hangars und in den Produktionshallen.
    • Geeignet zur Heizung bzw. der Kühlung von großfl ächigen Räumen wie Werkhallen, Kraftfahrzeugservicestationen, Wagenreiniger, Garagen, Automobilsalons, Lagerräume, Einkaufshäuser, Supermärkte, Ladengeschäfte, Sporthallen, Konferenzhallen, Ausstellungsräume, Viehzucht- und Geflügelfarmen, Treibhäuser, sonstige Räume.
    • Der Einsatz von den Luftheiz- und Luftkühlanlagen reduziert die Zeitaufwendungen für Aufstellung sowie die Investitionskosten für Heiz- bzw. Kühlanlagen.
    • Stufenlose oder stufenweise Drehzahlregelung über einen Triac- oder Trafo-Drehzahlregler.
    • Durch Drehzahlsenkung der Ventilatoren werden der Luftdurchsatz sowie der Wärmedurchsatz für Heizung bzw. Kühlung reduziert.
    • Die Steuerung der Betriebsarten der Luftheizungs- bzw. der Luftkühlanlage erfolgt mit der Steuereinheit UWT-1E (Sonderzubehör).
    • Die Steuereinheit hat drei Steuerzustände des AOW-Geräts (Änderung der Ventilator-Drehzahl).
    • Die Steuereinheit ist mit dem Schalter mit der Betriebsanzeige, den luftdichten Kabelverschraubungen sowie der Schmelzsicherung zum Schutz gegen Kurzschluss ausgestattet.
    • Die Steuereinheit wird zusammen mit den digitalen Thermostaten Serie TST-1-300 mit Sensor Display (TSTD-1-300 mit der Fernbedienung versehen) bzw. RTS-1-400 mit LCD-Display (RTSD-1-400 mit der Fernbedienung versehen) betrieben. Erhältlich als Sonderzubehör.
    • Der Thermostat in einem Raum aufzustellen, in dem die Luftheizungs- bzw. der Luftkühlanlage montiert ist. Dieser dient dazu, die Temperatur zu messen und eine erforderliche Betriebsart zu bestimmen.
    • Zur korrekten Betrieb der Luftheizanlage ist der Thermostat an einem Ort anzubringen, an der die Temperaturschwankungen von den Fenstern, Türen bzw. Heizgeräten keinen Einfluss haben.
    • Ein Thermostat eignet sich zur Steuerung von mehreren Luftheizungs- und Luftkühlanlagen, die in einem Raum funktionieren.
    AUFBAU
    • Das Gerät AOW / AOW1 besteht aus einem Axialventilator und einem gerippten Kupfer-Alu-Warmwasser-Heizregister, die im kunststoff beschichteten Stahlgehäuse montiert werden.
    • Der Wärmetauscher hat die durch die Seitenwand des Gehäuses geführten Stutzen mit dem Rohr- Außengewinde zur Zufuhr und dem Anschluss des Wärmeträgers.
    • Diese Geräte sind geeignet zum Betrieb beim max. Betriebsdruck 1,6 MPa (16 bar) und der max.
    • Betriebstemperatur des Wärmeträgers +100 °C. AOW1 verfügt über eine vereinfachte Konstruktion und hat keinen Kondensatablaufstutzen.
    MONTAGE VENTILATORMOTOR
    • Mit Konsolen bzw. Trägern (separate Bestellung) kann das Gerät an den Wänden (Säulen) vertikal bzw. an der Decke (den Balken) horizontal aufgestellt werden.
    • Asynchron- Außenläufermotor mit einem integrierten Überhitzungsschutz mit automatischer Rückstellung.
    VORTEILE DER LUFTHEIZUNG BZW. DER LUFTKÜHLUNG:
    • schnelle Erreichung der Solltemperatur im Raum;
    • durch geringe Trägheit des Systems können der veränderliche Temperaturbetrieb und die Zonenheizung verwendet werden;
    • hohe Wärmeleistung;
    • die Erstellungskosten für die Luftheizanlage sind geringer im Vergleich mit einem ähnlichen System der Wasserheizung (-kühlung).

    Einsatzbeispiel der Luftkühlanlage VENTS AOW in einem Gewächshaus Einsatzbeispiel der Luftkühlanlage VENTS AOW in einer Servicestation
    Einsatzbeispiel der Luftheizanlage VENTS AOW in einem Lagerhaus
    Modifikationen
    Name der Modifikation
    AOW 30
    AOW 25
    AOW 45
    AOW1 25
    AOW1 30
    AOW1 45
    +
    +
    +
    +
    +
    +
    Downloads
    Downloads
    Wählen Sie den Typ des Dokuments
    • Werbemittel und Druckprodukte
    • Zertifikate
    • Technische Unterlagen
    Name
    Herunterladen
    Anzeigen
    "VENTS AOW und AOW1" Produktbeschreibung 05-2023 (pdf 1.35Mb)
    Das Bild "VENTS AOW (Hinteransicht)" für Ihre Seite herunterladen (png 697.72Kb)
    Hochauflösende Produktabbildungen herunterladen "VENTS AOW1" (psd 2.25Mb)
    Das Bild "VENTS AOW1" für Ihre Seite herunterladen (png 432.52Kb)

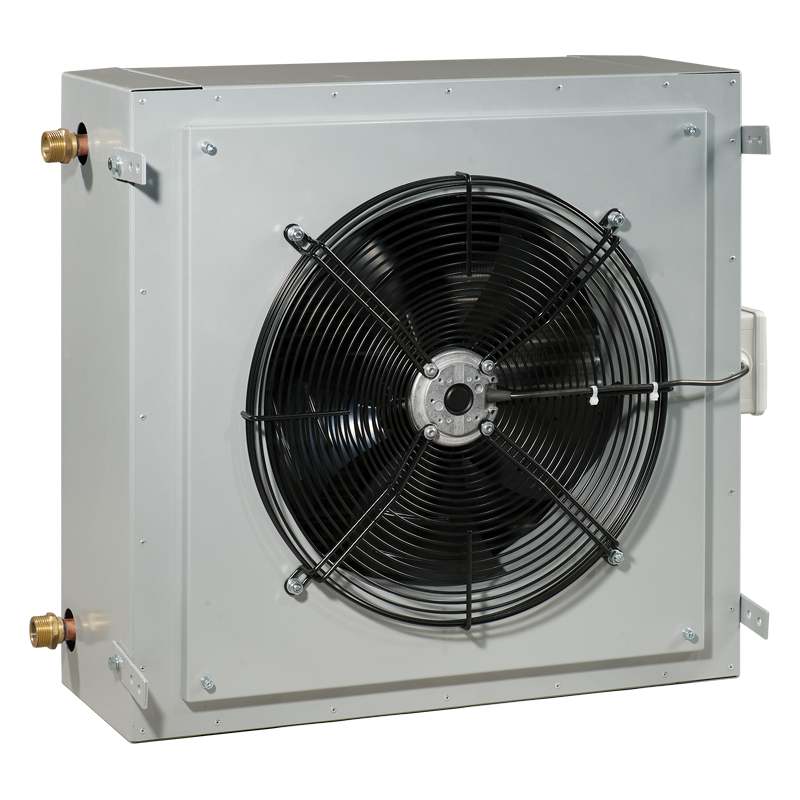

    Das Bild "VENTS AOW (Vorderansicht)" für Ihre Seite herunterladen (png 606.89Kb)
    Hochauflösende Produktabbildungen herunterladen "VENTS AOW (Hinteransicht)" (psd 2.56Mb)
    Hochauflösende Produktabbildungen herunterladen "VENTS AOW (Vorderansicht)" (psd 2.85Mb)
    "VENTS AOW" Betriebsanleitung 04-2019 (V52DE-05) (pdf 1.68Mb)
    Bezeichnungsschlüssel
    Bezeichnungsschlüssel
    Serie Nennleistung, kW
    VENTS AOW
    VENTS AOW1    		 25; 30; 45
    Zubehör
    Zubehör
    Modell Steuereinheit Digitaler Thermostat Montagezubehör
    mit Sensor Display mit LCD Display Montagewinkel Konsole
    AOW 25 UWT-1E TST-1-300
    TSTD-1-300    		 RTS-1-400
    RTSD-1-400    		 MKP-AOW MK-AOW 25
    AOW1 25 MK-AOW1 25
    AOW 30 MK-AOW 30
    AOW1 30 MK-AOW 25*
    AOW 45 MK-AOW 45
    AOW1 45 MK-AOW 30*

    * Die Querstücken zwischen den Konsolen MK-AOW zur Befestigung an das Gerät AOW1 sind nicht verbrauchbar.
