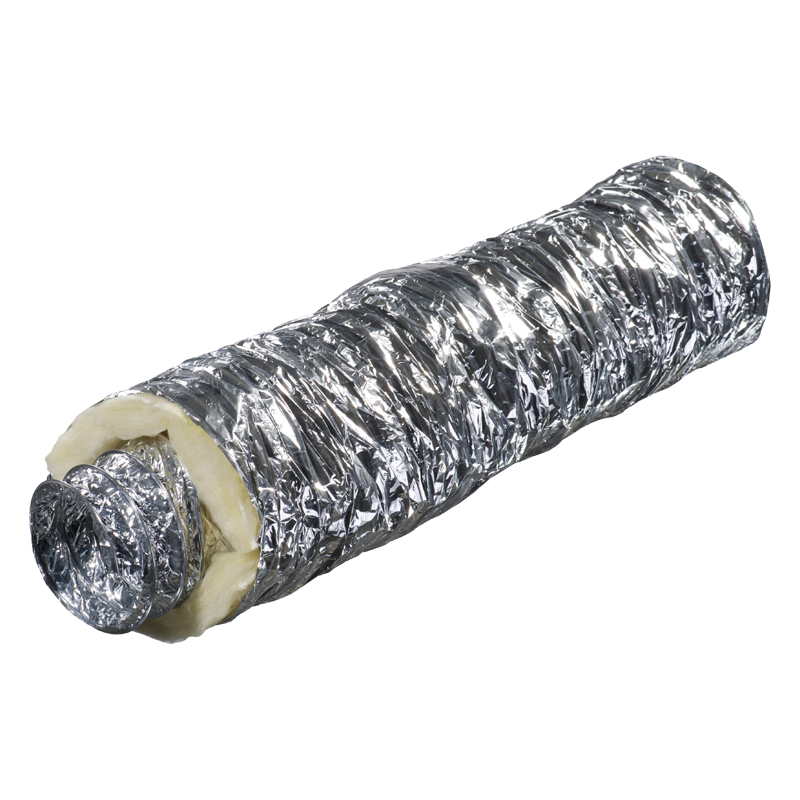

Isolierte Lüftungsrohre Isovent 605-Serie

Beschreibung

BESCHREIBUNG

Flexible wärmeisolierte Lüftungsrohre Iso und schallabsorbierende Lüftungsrohre Sono.
Federspirale aus Kohlenstoffstahl.

MERKMALE

Umweltfreundlich, emittiert keine Schadstoffe beim Betrieb.
Cadmium- und chlorfrei.
Erhöhte Ausdehnbarkeit und Temperaturbeständigkeit: für M0 kurzzeitig bis +250 °C, für M1 kurzzeitig bis +150 °C.
Hohe Festigkeitseigenschaften und mechanische Widerstandsfähigkeit.

EMPFOHLENER EINSATZ

Wohnraum- und Industrielüftungs-, Luftheizund Klimasysteme. Peripheriesegmente von großen zentralen Systemen mit dem max. Betriebsdruck 3000 Pa und Sonderanforderungen an Feuerbeständigkeit (M0 oder M1).
Einsatzbereiche, die der Wärmedämmung (Iso) sowie der Schalldämmung bedürfen, zur Verhinderung von Kondensatbildung, Wärmeund Kälteverlusten und zur Schallpegelminderung.
Lüftung von Kinderbetreuungseinrichtungen, inklusive Kindergärten, Bildungseinrichtungen, Gesundheitseinrichtungen und Kureinrichtungen.

Modifikationen

Name der Modifikation

605-Iso M0

605-Iso M1

605-Sono M0

605-Sono M1

Downloads

Farbvorschlag

Verpackung

Karton

Bestellcode

Isovent 605 –

Typ

Klasse

Länge

–

Farbe

Iso

М0

_ – Aluminium

Sono

М1

B – brown

Zubehör

Diffusoren und Tellerventile

Lüftungsgitter und Lüftungshauben

Druckverlustdiagramm

DRUCKVERLUSTDIAGRAMM FÜR EINE 1 M LANGGESTRECKTE LUFTLEITUNG

Berechnungsbeispiel

Wählen Sie eine diagonale Linie, welche dem Luftleitungsdurchmesser entspricht in mm, z. B. 200 mm.
Finden Sie einen Punkt, wo diese Diagonale die vertikale Linie, welche das Luftvolumen in m³/h anzeigt, (z.B. 500 m³/h) kreuzt.
Eine horizontale Linie, die den Druckverlust für jeden 1 m des geraden Luftabschnittes anzeigt, kreuzt diesen Schnittpunkt.
Multiplizieren Sie den Wert des Druckverlustes (2,4 Pa bei der Temperatur +20 °C) mit der Gesamtlänge des Luftleitungsabschnitt, um den Gesamtwert des Druckverlustes zu erfinden. Zur Berechnung des Druckverlustes bei einem Lüftungssystem mit Segmentbogen betrachten Sie jeden Bogen als einen extra Meter der Luftleitung.

VENTS Isovent 605-Serie
