Lüftungssätze und Zuluftelemente VENTS KRV-Serie (rund)
Der Schieber ist zur Absperrung der runden Lüftungsrohre bestimmt.
Modellmerkmale
Serien von Produkten
- Beschreibung
- Modifikationen
- Downloads
- Montagebeispiel
Beschreibung
Beschreibung
| EINSATZGEBIET | AUFBAU |
|

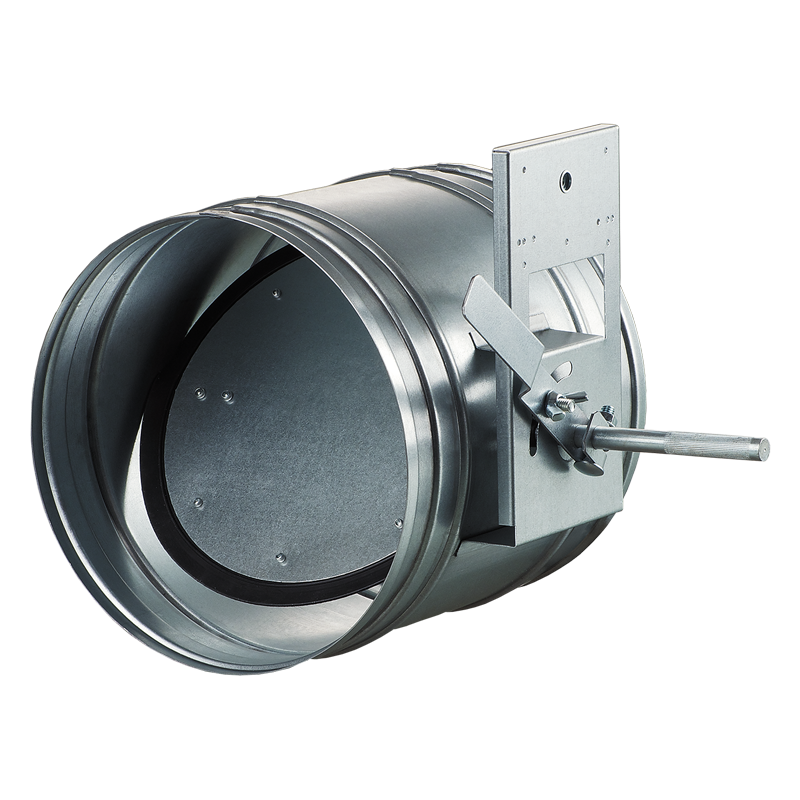

Der Schieber ist zur Absperrung der runden Lüftungsrohre bestimmt. Kompatibel mit den Luftleitungen mit den Durchmesse rn 80, 100, 125, 150, 160, 200, 250, 315, 355, 400, 450, 500, 550 und 630 mm. |
Das Gehäuse des Schiebers und die Regelplatte sind aus verzinktem Stahlblech gefertigt. Die Regelplatte und die Stutzen des Schiebers sind gummigedichtet zum luftdichten Anschluss an Luftleitungen. |
| MOUNTAGE | |
|
Der Schieber ist zum Anschluss an runde Lüftungsrohre und zur Befestigung mit den Schlauchschellen konstruiert. |
Kompatibilitätstabelle der Schieber mit Belimo Elektroantrieben:
| Produkt | Antriebstyp | |||
| Elektroantrieb, 230 V | Elektroantrieb mit Rückstellfeder, 230 V | Elektroantrieb, 24 V | Elektroantrieb mit Rückstellfeder, 24 V | |
| KRV 80 | CM230 / LM230A | TF230 | CM24 /LM24A | TF24 |
| KRV 100 | ||||
| KRV 125 | CM230 / LM230A | TF230 | CM24 /LM24A | TF24 |
| KRV 150 | ||||
| KRV 160 | CM230 / LM230A | TF230 | CM24 /LM24A | TF24 |
| KRV 200 | ||||
| KRV 250 | CM230 / LM230A | TF230 | CM24 /LM24A | TF24 |
| KRV 315 | ||||
| KRV 355 | CM230 / LM230A | TF230 | CM24 /LM24A | TF24 |
| KRV 400 | ||||
| KRV 450 | ||||
| KRV 500 | CM230 / LM230A | TF230 | CM24 /LM24A | TF24 |
| KRV 550 | ||||
| KRV 630 | ||||
Modifikationen
Downloads
Downloads
Wählen Sie den Typ des Dokuments
Montagebeispiel
Montagebeispiel
| Serie | Stutzen-Durchmesser, mm | |
|---|---|---|
|
KRV |
80; 100; 125; 150; 160; 200; 250; 315; 355; 400; 450; 500; 550; 630 |
