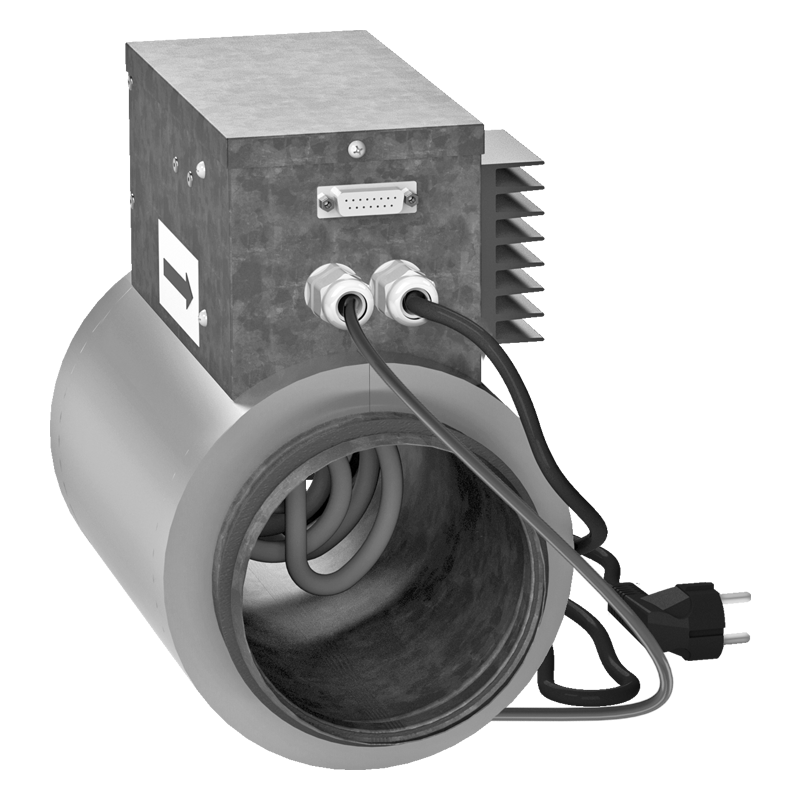

Elektrische Heizregister für Lüftung VENTS NKD

Beschreibung
Modifikationen
Downloads
Bezeichnungsschlüssel
Kompatibilitätstabelle
Auswahldiagramm der Heizleistung des Heizregisters

Beschreibung

VERWENDUNGSZWECK
Das Heizregister ist für den gemeinsamen Betrieb in einem Lüftungssystem mit einer Lüftungsanlage bestimmt, welche auch den Heizungsbetrieb steuert.	Das Heizregister hält die von der Steuereinheit eingestellte Lufttemperatur im Zuluftkanal konstant.
AUFBAU
Das Gehäuse, der Anschlusskasten und der Heizregisterdeckel sind aus verzinktem Stahlblech und die Heizstäbe sind aus Edelstahl gefertigt. Das Gehäuse verfügt über einen extra Wärmeschutz aus 20 mm nichtbrennbarer Mineralwolle. Die Heizregister sind mit Gummidichtung für einen dichten Anschluss an Lüftungsrohre ausgestattet. Die NKD Heizregister sind mit einem Stromkabel und einem Signalkabel zum Anschluss des Heizregisters an die Steuereinheit der Lüftungsanlage ausgestattet.	Die Lufttemperaturregelung erfolgt mit einem TRIAC- Leistungsregler, der die Volllast ein- und ausschaltet. Die Umschaltung der Belastung erfolgt mit einem Halbleitergerät (Triac). Die Heizregister sind mit Überhitzungsschutz-Thermostaten ausgestattet: ⏵der Hauptschutz mit automatischer Rückstellung bei einer Temperatur von +50 °C ⏵der Alarmschutz mit manueller Rückstellung bei einer Temperatur von +90 °C
MONTAGE
Die Montage des Heizregisters erfolgt durch den Anschluss an runde Lüftungsrohre und die Befestigung mit Hilfe der Schlauchschellen (im Lieferumfang enthalten). Luftstromrichtung entsprechend dem Pfeil auf dem Gehäuse des Heizregisters. Das Heizregister ist mit der Steuereinheit der Lüftungsanlage mit den Kabelsteckern des Signalkabels verbunden.	Bei einer waagrechten Montage muss der Deckel des Steuerkastens nach oben gerichtet werden. Schwenkbereich von der Normallage bis max. 90°. Der Deckel des Steuerkastens darf keinesfalls nach unten gerichtet werden!

Modifikationen

Name der Modifikation

NKD 160-2,0-1 A21

NKD 250-3,0-1 A21

NKD 250-2,0-1 A21

NKD 250-1,2-1 A21

NKD 160-0,8-1 A21

NKD 150-2,0-1 A21

NKD 150-1,7-1 A21

NKD 150-1,2-1 A21

NKD 150-0,8-1 A21

NKD 200-2,0-1 A21

NKD 160-1,7-1 A21

NKD 160-1,2-1 A21

NKD 200-1,2-1 A21

NKD 125-1,2-1 A21

NKD 125-0,8-1 A21

NKD 125-0,6-1 A21

NKD 200-1,7-1 A21

Downloads

Bezeichnungsschlüssel

Serie	Rohranschlussdurchmesser, mm	-	Leistungsaufnahme des Heizregisters, kW	-	Phasenzahl	Kompatibilität mit Steuerung
NKD	125; 150; 160; 200; 250	-	0,6; 0,8; 1,2; 1,7; 2,0; 3,0	-	1: einphasig	A21: kompatibel mit Steuerung A21

Kompatibilitätstabelle

Modell des Heizregisters (Durchmesser der Anschluss-Luftleitung)
NKD 125 A21	VUT/VUE mit einem Stutzen des Durchmessers 125 mm und Automation A21
NKD 150 A21	VUT/VUE mit einem Stutzen des Durchmessers 150 mm und Automation A21
NKD 160 A21	VUT/VUE mit einem Stutzen des Durchmessers 160 mm und Automation A21
NKD 200 A21	VUT/VUE mit einem Stutzen des Durchmessers 200 mm und Automation A21
NKD 250 А21	VUT/VUE mit einem Stutzen des Durchmessers 250 mm und Automation A21

Auswahldiagramm der Heizleistung des Heizregisters

Beispiel der Parameter-Berechnung des NKD Heizregisters:

Suche nach einem Heizregister zur Nachheizung der Zuluft bis +24 °C, sofern die Temperatur nach dem Wärmetauscher +17 °C ist. Deshalb muss die Temperatur auf 7 °C nachgeheizt werden. Das Lüftungssystem verfügt über die VUT 350 VB EC A21 Lüftungsanlage. Die Nennförderleistung ist 400 m³/h. Verlängern Sie die Linie der Nachheizungstemperatur (7 °C) bis zu dem Punkt, wo sie die Linie der Nennförderleistung (400 m³/h) kreuzt.
In diesem Fall gewährleistet das Heizregister mit der Heizleistung 1200 W die notwendige Nachheizung (7 °C). Der Heizregister NKD 160-1,2-1 mit dem Durchmesser, der mit VUT 350 VB EC A21 kompatibel ist, trifft die Auswahlbedingungen.

VENTS NKD-Serie
