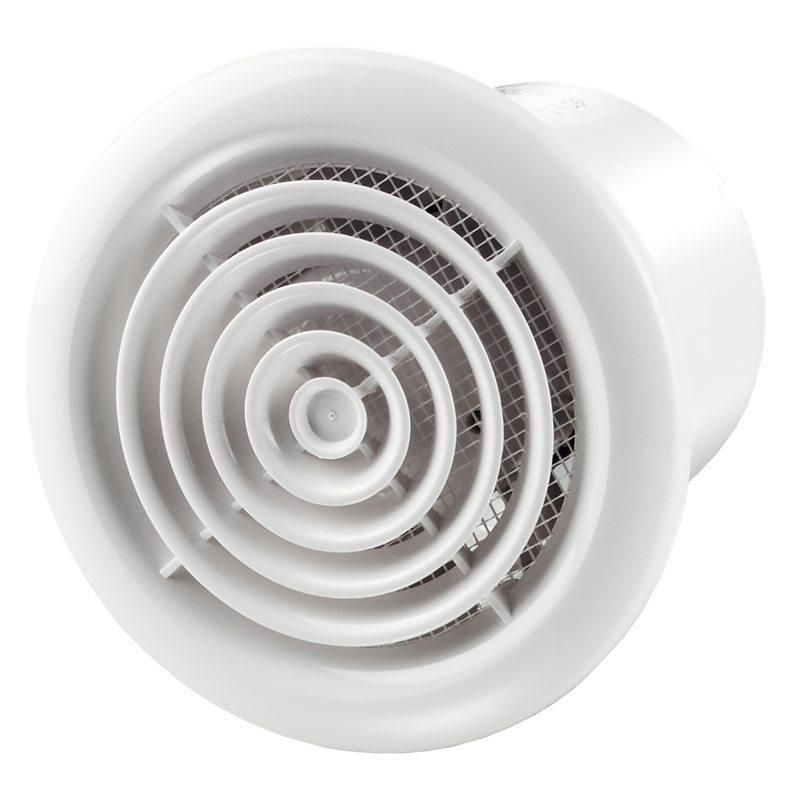

VENTS PF1-Serie

Druckversion Im PDF Format speichern

Axiale Abluftventilatoren mit einer Luftförderleistung von bis zu 349 m³/h. Kompatibel mit Lüftungsrohren mit Durchmesser 100, 125 und 150 mm.

Modellmerkmale

Serien von Produkten

VENTS 100 PF1

VENTS 125 PF1

VENTS 150 PF1

VENTS 100 PF1 turbo

VENTS 125 PF1 turbo

VENTS 100 PF1 12

VENTS 125 PF1 12

VENTS 150 PF1 turbo

VENTS 150 PF1 12

VENTS 100 PF1 press

VENTS 125 PF1 press

VENTS 150 PF1 press

VENTS 100 PF1VENTS 125 PF1VENTS 150 PF1

VENTS 100 PF1 turboVENTS 125 PF1 turboVENTS 100 PF1 12

VENTS 125 PF1 12VENTS 150 PF1 turboVENTS 150 PF1 12

VENTS 100 PF1 pressVENTS 125 PF1 pressVENTS 150 PF1 press

Beschreibung
Modifikationen
Leistungsdiagramm
Downloads
Zertifikate
Montagebeispiel
Schaltplan

Beschreibung

EINSATZGEBIET
Permanente Lüftung oder Intervallüftung von Sanitärbereichen, Duschräumen, Küchen und anderer Wohnräumen. Installation im Lüftungsschacht oder Anschluss an Lüftungsrohre.	Förderung von kleinen und mittleren Luftvolumen für kurze Distanzen bei niedrigem Luftwiderstand im System. Kompatibel mit Lüftungsrohren mit Durchmesser 100, 125 und 150 mm.
AUFBAU
Modernes Design und ästhetische Gestaltung. Das Gehäuse und das Laufrad sind aus hochwertigem, robustem und UV-beständigem ABS-Kunststoff gefertigt.	Der Laufradaufbau erhöht die Betriebseffizienz des Lüfters und verlängert die Lebensdauer des Motors. Insektenschutznetz. Schutzart: IP 34.
MOTOR
Zuverlässiger Motor mit niedrigem Energiebedarf. Wartungsfreier Dauerbetrieb.	Integrierter Überhitzungsschutz.
STEUERUNG
Manuelle Steuerung: Der Ventilator ist mit einem Lichtschalter (nicht im Lieferumfang enthalten) gesteuert. Die Drehzahlregelung erfolgt mit einem Thyristor-Drehzahlregler (siehe Elektro-Zubehör). Mehrere Ventilatoren können an einen Drehzahlregler angeschlossen werden. Der Drehzahlregler darf nicht an den Ventilatoren mit den Optionen T, TH, TP, VT, VTH angeschlossen werden.	Automatische Steuerung: Mit der elektronischen Steuereinheit BU-1-60 (siehe Elektro-Zubehör). Die Steuereinheit ist als Sonderzubehör erhältlich. Mit dem eingebauten Nachlaufschalter (T). Nach dem Ausschalten über den Schalter läuft der Ventilator von 2 bis 30 Min. nach.
MONTAGEMERKMALE
Direkter Einbau in Lüftungsschacht. Falls der Montageort des Ventilators von Lüftungsschacht entfernt ist, können flexible Luftleitungen eingesetzt werden. Eine flexible Luftleitung wird an den Ausblaßstutzen mit Hilfe einer Schlauchschelle angeschlossen.	Befestigung an der Wand mit Schrauben. Deckenmontage ist möglich. Der Anschluss des Ventilators mit dem 12V Niederspannungsmotor an das Stromnetz 220 V / 50 Hz erfolgt über einen Abspanntransformator, z.B. TRF 220/12-25 (Sonderzubehör).
EINSATZBEISPIEL

Modifikationen

Name der Modifikation

VENTS 150 PF1 12 press

VENTS 100 PF1 L 12

VENTS 100 PF1 turbo 12

VENTS 100 PF1 12 press

VENTS 100 PF1 12 L press

VENTS 100 PF1T 12 press

VENTS 125 PF1 turbo 12

VENTS 125 PF1 12 press

VENTS 125 PF1T 12 press

VENTS 150 PF1 L turbo

VENTS 150 PF1T turbo

VENTS 150 PF1T L turbo

VENTS 150 PF1 turbo 12

VENTS 125 PF1T L turbo

VENTS 150 PF1T 12 press

VENTS 100 PF1 L press

VENTS 100 PF1T press

VENTS 100 PF1T L press

VENTS 125 PF1 L press

VENTS 125 PF1T press

VENTS 125 PF1T L press

VENTS 150 PF1 press

VENTS 150 PF1 L press

VENTS 150 PF1T press

VENTS 150 PF1T L press

VENTS 100 PF1T L

VENTS 125 PF1

VENTS 150 PF1

VENTS 100 PF1 turbo

VENTS 125 PF1 turbo

VENTS 100 PF1 12

VENTS 125 PF1 12

VENTS 150 PF1 turbo

VENTS 150 PF1 12

VENTS 100 PF1 press

VENTS 125 PF1 press

VENTS 100 PF1 L

VENTS 100 PF1T

VENTS 100 PF1

VENTS 125 PF1 L

VENTS 125 PF1T

VENTS 125 PF1T L

VENTS 150 PF1 L

VENTS 150 PF1T

VENTS 150 PF1T L

VENTS 100 PF1 L turbo

VENTS 100 PF1T turbo

VENTS 100 PF1T L turbo

VENTS 125 PF1 L turbo

VENTS 125 PF1T turbo

Kugellagermotor

Zeitschalter

Hochleistungsventilator

Sicherheitsspannung (12 V)

5-blättriges geräuschloses Laufrad

Leistungsdiagramm

Auswahlverfahren:
Luftleistung:
Druck:

Arbeitspunkt

Luftleistung: --
Druck: ---

Downloads

Zertifikate

<p>
TÜV-Konformitätszeichen: Konformität mit Europäischen Qualitätsund Sicherheitsstandards übereinstimmend, zertifiziert vom technischen Überwachungsverein in Deutschland.</p>

TÜV-Konformitätszeichen: Konformität mit Europäischen Qualitätsund Sicherheitsstandards übereinstimmend, zertifiziert vom technischen Überwachungsverein in Deutschland.

<p>
CE gekennzeichnete Produkte entsprechen den Europäischen Qualitäts- und Sicherheitsstandards für diesen Produkttyp und sind vom Hersteller mit einem CE-Zeichen versehen.</p>

CE gekennzeichnete Produkte entsprechen den Europäischen Qualitäts- und Sicherheitsstandards für diesen Produkttyp und sind vom Hersteller mit einem CE-Zeichen versehen.

Das UkrTEST-Konformitätszeichen steht für die technischen Normen in Ukraine. Bestätigt durch die UkrTEST-Zertifikate.

Schutzklasse: doppelte Isolierung.

Schutzart des Geräts.

<p>Mit der EAC-Kennzeichnung erklärt der Hersteller, Inverkehrbringer oder der bevollmächtigte Vertreter, dass das Produkt, welches zum ersten Mal auf dem Gebiet der Eurasischen Wirtschaftsunion in den Verkehr gebracht wird, den geltenden Sicherheitsanforderungen genügt, die in den Technischen Regelwerken der Eurasischen Wirtschaftsunion festgelegt sind.</p>

Mit der EAC-Kennzeichnung erklärt der Hersteller, Inverkehrbringer oder der bevollmächtigte Vertreter, dass das Produkt, welches zum ersten Mal auf dem Gebiet der Eurasischen Wirtschaftsunion in den Verkehr gebracht wird, den geltenden Sicherheitsanforderungen genügt, die in den Technischen Regelwerken der Eurasischen Wirtschaftsunion festgelegt sind.

Montagebeispiel

Symbol		Bezeichnungserklärung		Beschreibung modifikationen
		PF1 L		Ist mit einem Kugellagermotor zur langen Betriebsdauer und Montage in einer beliebigen Lage ausgestattet. Für ca. 40.000 Betriebsstunden ausgelegt. Die Kugellager sind wartungsfrei und auf Lebensdauer geschmiert.
		PF1 turbo		Verfügt über einen Hochleistungsmotor.
		PF1 press		Hat ein geräuscharmes Laufrad mit fünf Schaufeln und verbesserten aerodynamischen Eigenschaften zur Erhöhung des Betriebsdrucks.
		PF1 12		Verfügt über einen 12V Wechselstrom-Niederspannungsmotor.
		PF1 T		Verfügt über einen Zeitschalter mit der Nachlaufzeit, einstellbar von 2 bis 30 Minuten.
