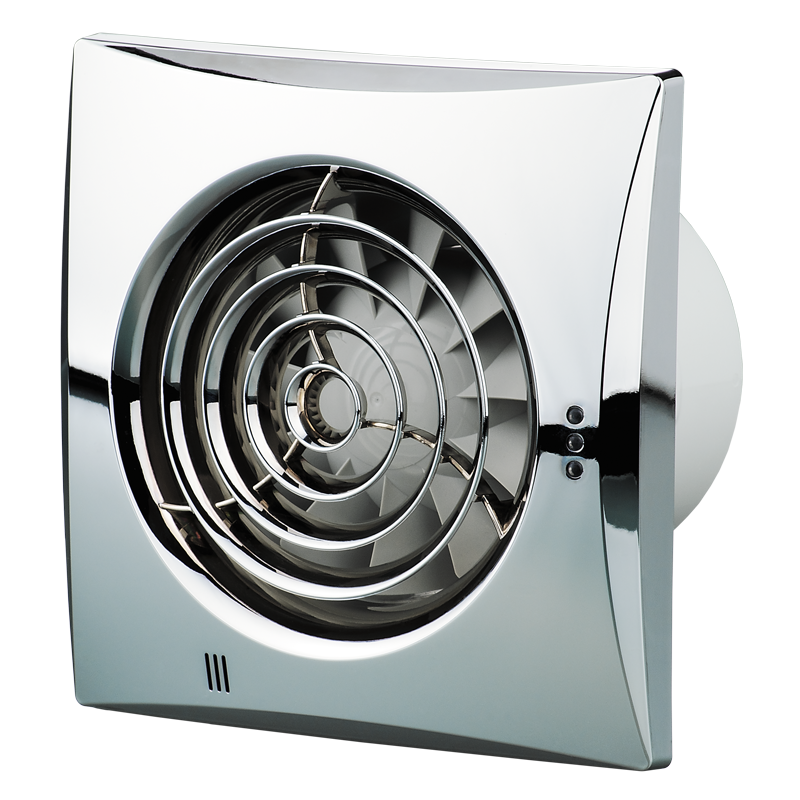

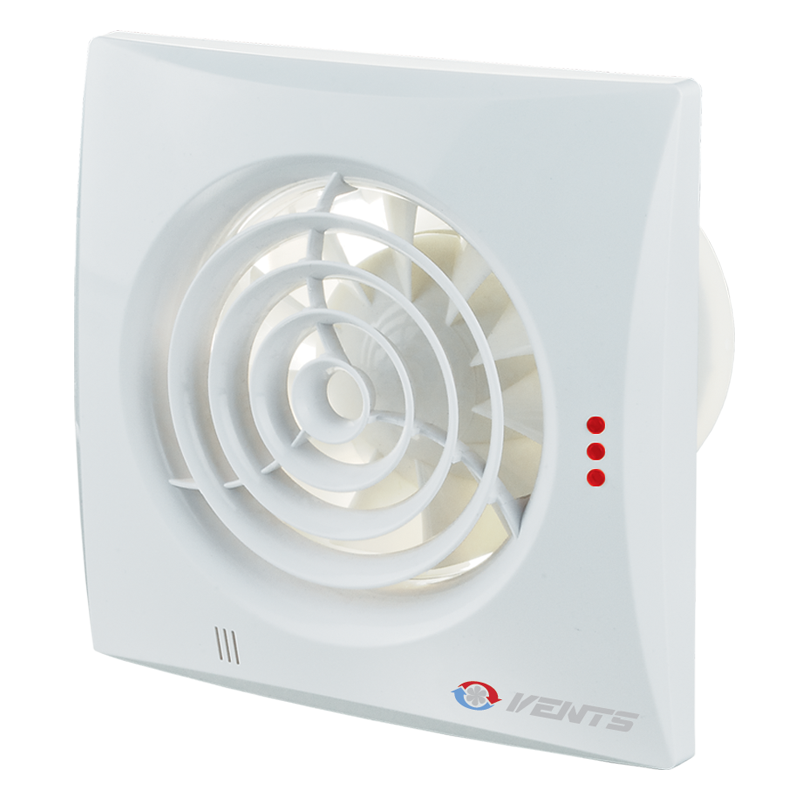

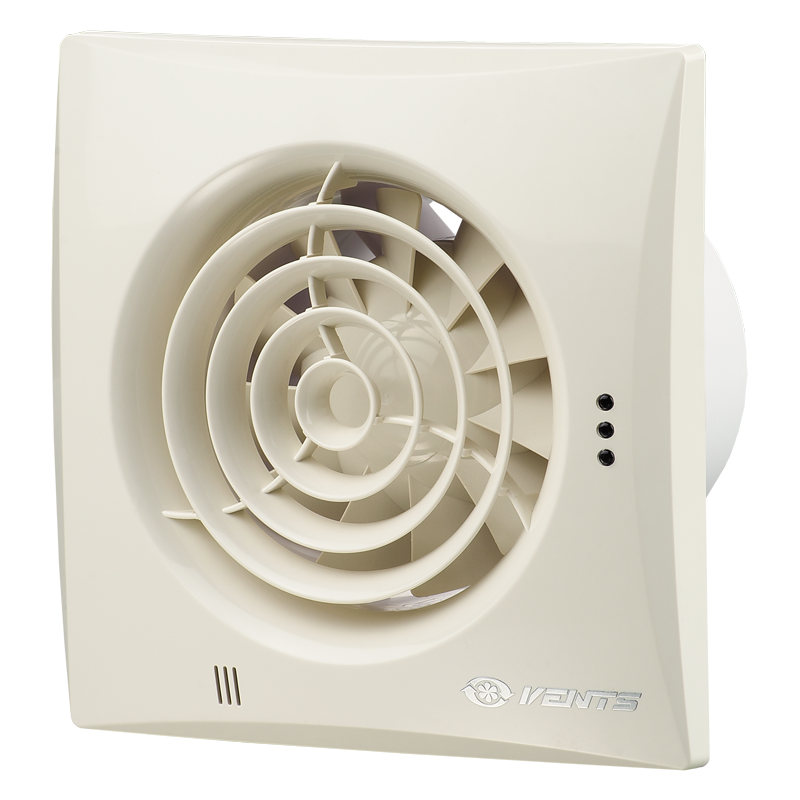

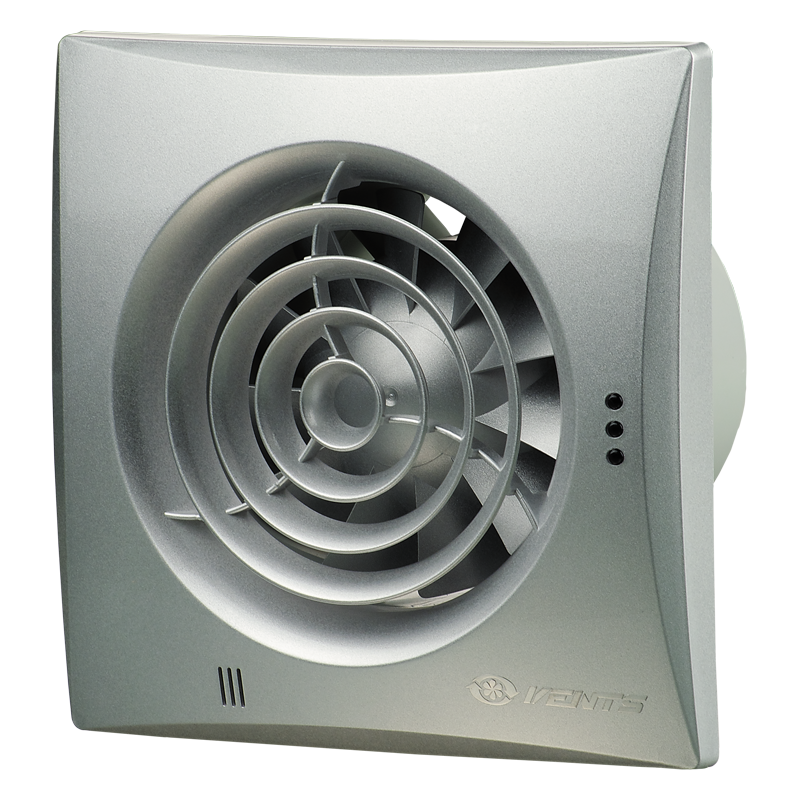

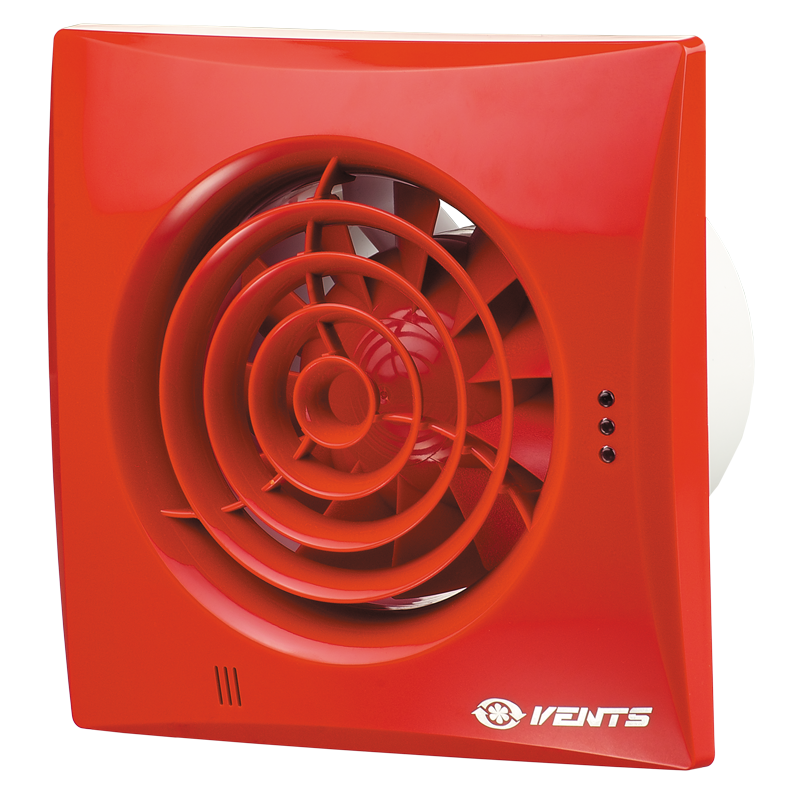

VENTS Quiet DC-Serie

• Innovative Abluftventilatoren mit dem stilvollen Design für mehr Raumluftkomfort in Badezimmern, Duschen, Küchen und anderen Wohnräumen.
• Die Kombination der maximalen Forderleistung und eines niedrigen Gerauschpegels gewahrleistet ein Wohlklima.

• Einsatz in einen Lüftungsschacht oder Anschluss an das Lüftungsrohr mit einem Durchmesser von 100 mm.
• Zweistufige Geschwindigkeitssteuerung mit einer Luftförderleistung von bis zu 100 m³/h.

• Das Gehäuse und das Laufrad sind aus hochwertigem, robustem und UV-beständigem Kunststoff gefertigt.
• Das aerodynamisch profiliertes halbradiales Laufrad sorgt für eine hohe Luftförderleistung, einen hohen Druck und einen niedrigen Geräusch -pegel.
• Der verkürzte Stutzen ermöglicht die Installation des Ventilators in einen Lüftungsschacht oder Anschluss an das Lüftungsrohr mit einem Durchmesser von 100 mm.

• Der Ventilator ist mit einer speziell konstruierten Rückschlagklappe ausgestattet zur Verhinderung des Rückflusses und Wärmeverluste bei Stillstand des Ventilators.
• Der Ausblassstutzen ist mit speziell entwickelten Leitschaufeln versehen zur Verminderung der Luftturbulenz, des Schalldrucks und Erhöhung des Luftdrucks.
• Dank der hohen Schutzart ist der Ventilator eine ideale Lösung für die Lüftung von Sanitärbereich. Die elektronischen Komponenten sind mitspeziellen luftdichten Deckeln geschützt.

• Hocheffizienter DC-Motor mit einem niedrigen Energiebedarf bis 3,5 W.
• Die wartungsfreien Kugellager sind für 40 000 Stunden des unterbrechungsfreien Betriebs ausgelegt und dauergeschmiert.

Betriebsart 1 (einstufiger Betrieb)

• Standardmäßig ist der Ventilator ausgeschaltet. Im Falle einer Betätigung der Sensoren oder des Schalters schaltet der Ventilator auf die niedrige Geschwindigkeit ein.

Betriebsart 2 (einstufiger Betrieb)

• Standardmasig ist der Ventilator ausgeschaltet. Im Falle einer Betatigung der Sensoren oder des Schalters schaltet der Ventilator auf die hohe Geschwindigkeit ein.

Betriebsart 3 (zweistufiger Betrieb)

• Standardmäßig läuft der Ventilator mit der niedrigen Geschwindigkeit. Im Falle einer Betätigung der Sensoren oder des Schalters schaltet der Ventilatorauf die hohe Geschwindigkeit um.

Betriebsart 4 (zweistufiger Betrieb)

• Standardmäßig ist der Ventilator ausgeschaltet. Im Falle einer Betätigung des Schalters schaltet der Ventilator auf die niedrige Geschwindigkeit um. Im Falle einer Betätigung des Feuchtesensors oder Bewegungssensors schaltet der Ventilator auf die hohe Geschwindigkeit um.

Manuelle Steuerung:

• Der Ventilator ist mit einem Lichtschalter (nicht im Lieferumfang enthalten) gesteuert.

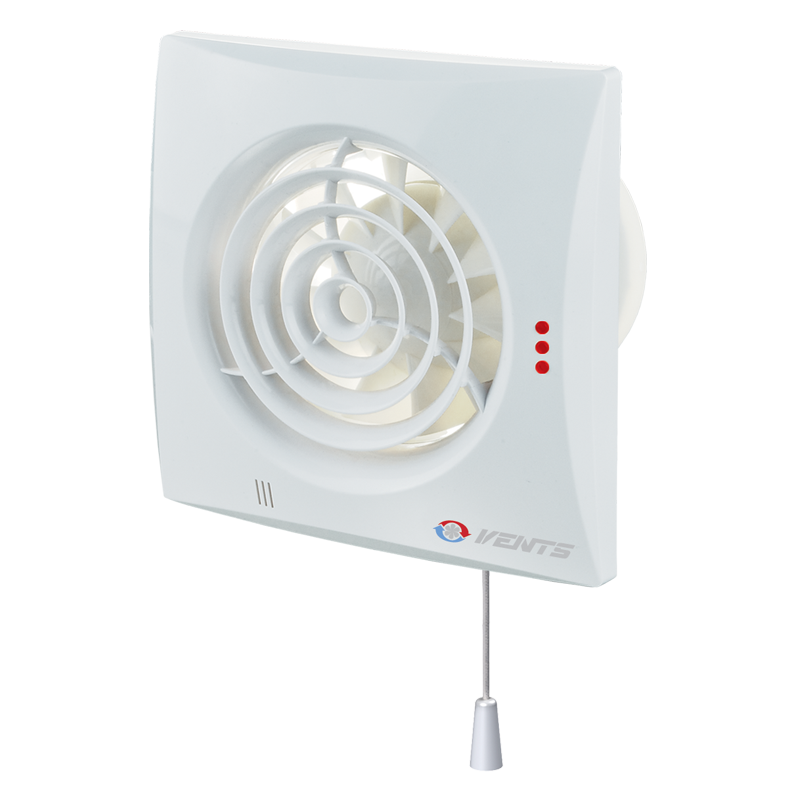

• Der Ventilator ist mit einem eingebauten Schnurschalter V gesteuert. Diese Steuerungsart ist für die Deckenmontage nicht anwendbar.

Automatische Steuerung:

• Über die elektronische Steuereinheit BU-1-60 (siehe Elektro-Zubehör). Die Steuereinheit ist als Sonderzubehör erhältlich.
• Über den eingebauten Nachlaufschalter (T). Nach dem Abschalten über den Schalter läuft der Ventilator von 2 bis 30 Min. nach.
• Über den eingebauten Feuchtesensor und den Nachlaufschalter (TH). Wenn die Raumluftfeuchtigkeit über den Einstellwert von 60 % bis 90 % steigt, schaltet der Ventilator ein oder schaltet in die hohe Geschwindigkeit um und läuft, bis die Raumluftfeuchtigkeit unter den Einstellwert sinkt. Danach läuft der Ventilator innerhalb von der eingestellten Zeitdauer nach und schaltet aus oder schaltet in die niedrige Geschwindigkeit um.
• Über den Bewegungssensor und den Nachlaufschalter (TP). Wenn eine Bewegung in einem Erkennungsbereich von 1m bis 4m und einem Betrachtungswinkel von bis zu 100° erkannt wird, schaltet der Ventilator ein oder schaltet in die Hochgeschwindigkeit um und läuft innerhalb von der eingestellten Zeitdauer von 2 bis 30 Min.

MONTAGEMERKMALE

• Direkter Einbau in einen Lüftungsschacht.
• Falls der Lüftungsschacht von Montageort des Ventilators entfernt ist, können flexible Lüftungsrohre eingesetzt werden. Ein Lüftungsrohr wird an den Ausblassstutzen mit Hilfe einer Schlauchschelle angeschlossen.

• Befestigung an der Wand mit Schrauben.
• Deckenmontage ist möglich.
