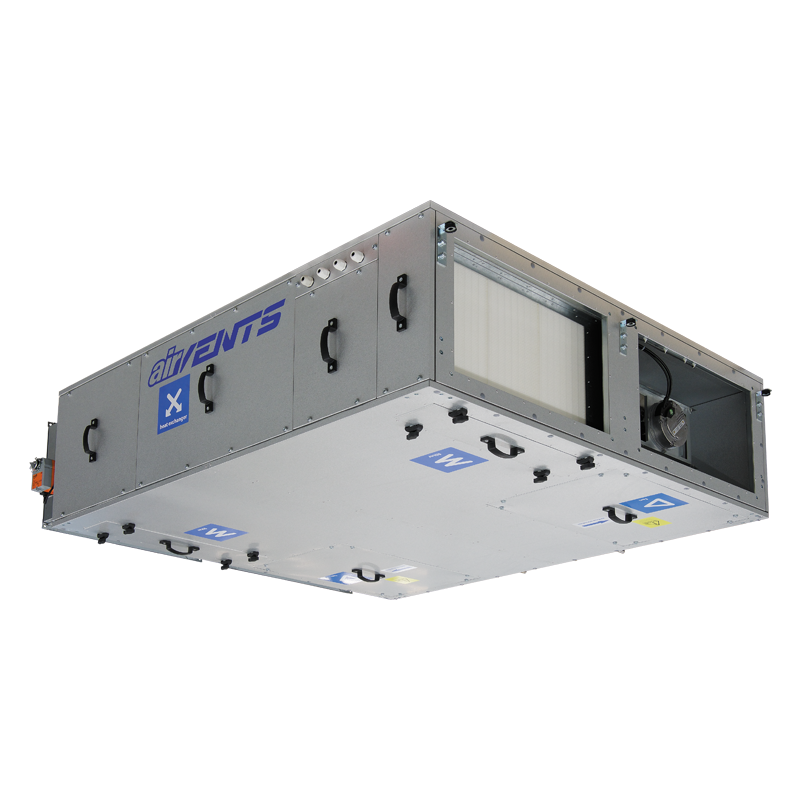

Припливно-витяжні вентиляційні установки з рекуперацією тепла CFP

• Високоефективні EC-вентилятори, крильчатка з назад загнутими лопатками, зовнішній ротор. Низьке енергоспоживання на будь-якій швидкості, низький рівень шуму та стабільна робота у будь-яких кліматичних умовах.
• Інтегрована система керування Plug-&-Play на основі контролера Carel kVent. Просте підключення через веб-інтерфейс з використанням Ethernet- Modbus та BACnet.
• Ізольований подвійний безкаркасний корпус.
• Високоефективний протипотоковий рекуператор виготовлений із профільованих полістирольних (PS) пластин та прогерметизований еластичним термостійким герметиком.
• Піддон для збирання конденсату з нержавіючої сталі розташований з боку входу та виходу.
• Панелі корпусу виготовлені зі сталі з алюмоцинковим покриттям та внутрішнім шаром тепло- та звукоізоляції з мінеральної вати завтовшки 40 мм (50 мм для моделей CFP 5000 та CFP 6000). Кожна модель доступна у лівобічному та правобічному виконанні. З обох боків та внизу установки передбачено доступ для сервісного обслуговування.
• Витяжний та припливний панельні фільтри F7, G4 (опція), які можна мити.
• Опціональні панелі керування:
  • A30 th-Tune: стандартна панель керування зі зручним інтерфейсом забезпечує базове налаштування параметрів.
  • A32 pGDe: панель керування з розширеними функціональними можливостями забезпечує повне налаштування параметрів.
• Вбудований 100 % байпас рекуператора з автоматичною заслінкою та приводом Belimo забезпечує активний захист від обмерзання. Також доступні функції природного обігрівання та охолодження. Вбудовані автоматичні зовнішні заслінки з приводами Belimo.
• Відповідність ECO-Design’18.

• Установки, які постачаються, комплектуються системою керування Plug-&-Play на базі програмованого контролера Carel. Залежно від конфігурації установки система за замовчуванням оснащена трьома датчиками температури: зовнішнього, припливного повітря та повітря, що видаляється; датчиком температури зворотної води, реле захисту від обмерзання - для конфігурації з водонагрівачем; реле захисту від перегрівання - для конфігурації з електричним нагрівачем. Стандартні виходи контролера дозволяють підключати різні додаткові датчики. Список додаткових датчиків можна знайти в розділі аксесуарів.
• Система керування Plug-&-Play оснащена панеллю дистанційного керування Carel th-Tune, яка забезпечує налаштування базових параметрів і має зручний інтерфейс. Панель Carel PGD1 може бути встановлена на вимогу і забезпечує більшу гнучкість та складні нестандартні налаштування регулювання. Завдяки компактним розмірам та елегантному дизайну обидві панелі підходять для усіх типів приміщень.

Функції системи керування за замовчуванням та додаткові функції (th-Tune):

• Вбудовані автоматичні заслінки.
• Інтегрована система керування Plug-&-Play.
• Автоматичний повнорозмірний байпас.
• Ізольований подвійний безкаркасний корпус.
• Відповідність ECO-Design’18.
• Виходи для додаткового випарного або водяного охолодження/обігрівання.
• Комплект аксесуарів: шумоглушники, VAV, CAV і т. ін.
• Керування за вологістю*/CO2*/температурою/постійним тиском*/таймером опціонально, за наявністю відповідних датчиків.
* - опціонально, за наявністю відповідних датчиків.

Рекуператор виконаний із профільованих полістерольних пластин, ущільнених еластичним термостійким герметиком. Ущільнення забезпечує надійне розділення припливного та витяжного повітря, запобігаючи внутрішнім перетокам та передаванню вологи, бруду, запахів та мікроорганізмів між потоками. Обвідний канал (байпас) на рекуператорі з автоматичним приводом Belimo забезпечує активний захист від обмерзання, функції природного обігрівання та охолодження. Дренажний піддон встановлюється під теплообмінником на припливному та витяжному боці.

Відцентрові вентилятори з ЕС-двигунами використовуються для проектів, які потребують високої енергоефективності. Переваги вентиляторів цього типу: виключно низьке енергоспоживання у всьому діапазоні обертів, відсутність необхідності у зовнішньому регуляторі швидкості, компактні розміри завдяки двигуну із зовнішнім ротором.

Безкаркасна конструкція корпусу виключає теплові мости, які часто виникають в алюмінієвих або сталевих рамах. Це значно збільшує тепловий опір та знижує втрати тепла, особливо для зовнішнього встановлення. Вона також запобігає утворенню конденсату на поверхні під час повітряного охолодження. Корпус виготовлений з алюмоцинку з 40-міліметровим шаром теплової та акустичної ізоляції з мінеральної вати.

Переваги безкаркасного корпусу:

• Підвищена теплостійкість.
• Менша маса блоку.
• Немає теплових мостів.
• Підходить для зовнішнього встановлення у холодному кліматі.
• Висока механічна міцність.
