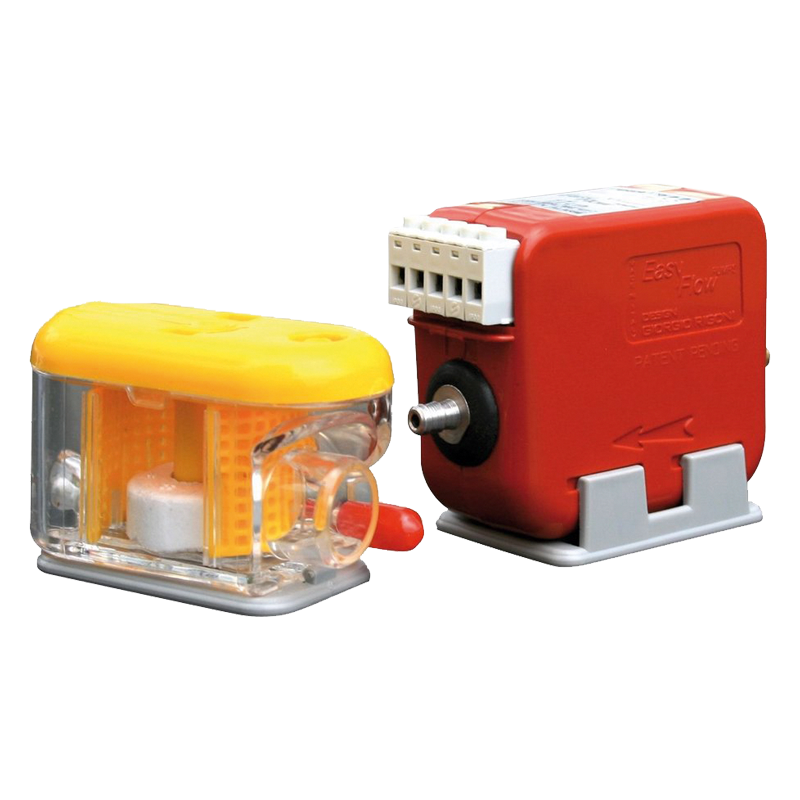

    VENTS DN-2

    VENTS DN-2
    • VENTS DN-2
    zoom
    • VENTS DN-2
    DruckversionIm PDF Format speichern
    Die Ablaufpumpe ist für die Absaugung und Ableitung des Kondensats in den Lüftungsanlagen ausgelegt.
    Zu Projekt hinzufügen
    ZUM VERGLEICH HINZUFÜGEN
    • Beschreibung
    • Charakteristik
    • Downloads
    • Abmessungen
    Beschreibung
    Beschreibung
    ANWENDUNG MONTAGE
    • Während des Wärmeaustausches kann sich das Kondensat im Wärmetauscher bilden.
    • Die Ablaufpumpe ist für die Absaugung und Ableitung des Kondensats in den Lüftungsanlagen ausgelegt.
    • Die Montage der Auffangwanne ist nur in horizontaler Position möglich.
    • Die Ablaufpumpe ist för die horizontale oder vertikale Montage ausgelegt.
    • Siehe das Betriebsanleitung för weitere Einzelheiten.
    AUFBAU
    • 1: Eintritt des Kondenswassers
    • 2: Luftansaugstutzen für das Rohr mit einem Durchmesser von 4 x 6
    • 3: Ablaufstutzen
    • 4, 8: Stutzen für das Anschlussschlauch mit einem Durchmesser von 4 x 6
    • 5: Stutzen für ein Kondensatablaufrohr
    • 6: abnehmbarer Klemmkasten
    • 7: Befestigungsplatte
    • 9: Halteclip der Pumpe
    • 10: Buchse für ein abnehmbares elektrisches Kabel

    Charakteristik
    Charakteristik
    Parameter DN-2
    		 Maßeinheit
    Luftdurchsatz 7 l/s
    Eingang-Wasserhebung (Abfuhr) 2 m
    Ausgang-Wasserhebung (Zufuhr) in vertikaler Richtung 7 m
    Spannung 230 V
    Frequenz 50 Hz
    Leistungsaufnahme 19 W
    Schalldruckpegel 21 dBА
    C - NO Parameter des Signalkontaktes 8 А
    Technische Unterlagen
    Downloads
    Wählen Sie den Typ des Dokuments
    • Werbemittel und Druckprodukte
    • Zertifikate
    • Technische Unterlagen
    Name
    Herunterladen
    Anzeigen
    "DN-2" Produktbeschreibung 06-2018 (pdf 296.95Kb)
    Hochauflösende Produktabbildungen herunterladen "DN-2" (psd 1.6Mb)
    Das Bild "DN-2" für Ihre Seite herunterladen (png 418.19Kb)
    "DN-2" Betriebsanleitung 11-2021 (V173-1DE-01) (pdf 1.03Mb)
    Abmessungen
    Charakteristik
    VENTS DN-2
    Parameter Wert Maßeinheit
    ∅D1 5 mm
    Ø D2 18 mm
    A2 82 mm
    A 68 mm
    A1 68 mm
    H 55 mm
    H1 38 mm
    L 32 mm
    L1 30 mm
