    VENTS OV1 250

    VENTS OV1 250
    • VENTS OV1 250
    zoom
    • VENTS OV1 250
    DruckversionIm PDF Format speichern

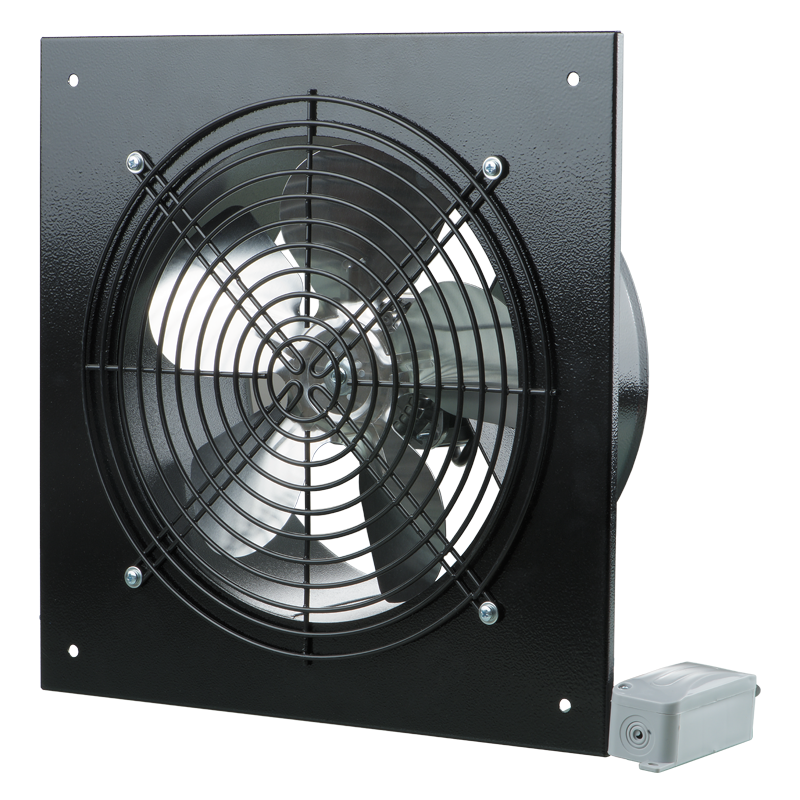

    Niederdruck-Axialventilator im Stahlgehäuse für Wandmontage. Förderleistung: 1070 m³/h für 50 Hz; 1050 m³/h für 60 Hz.
    Zu Projekt hinzufügen
    ZUM VERGLEICH HINZUFÜGEN
    • Beschreibung
    • Charakteristik
    • Leistungsdiagramm
    • Downloads
    • Abmessungen
    • Weitere Charts
    • Bezeichnungsschlüssel
    Beschreibung
    Beschreibung
    EINSATZGEBIET

    • Zuluft- und Abluftlüftungssysteme für Gewerbe-, Büro- und andere öffentliche oder industrielle Räume mit hoher Anforderung an die Luftförderleistung bei relativ niedrigem Luftwiderstand im Lüftungssystem.

    • Außerdem, eignen sich OV1 für einen direkten Luftauswurf.

    • Außenwandmontage für OV1 ist auch zulässig.
    AUFBAU

    • Die Modelle OV1 verfügen über ein Gehäuse aus pulverbeschichtetem Stahl.
    • Der Klemmkasten ist mit einem Netzkabel für einen externen Anschluss an das Stromnetz ausgestattet.
    MOTOR

    • Einphasiger Außenläufer-Asynchronmotor mit einem integrierten Überhitzungsschutz mit automatischer Rückstellung.

    • Die Gleitlagerungen gewährleisten eine lange Lebensdauer des Motors.

    • Motorschutzart: IP 24.
    DREHZAHLREGELUNG

    • Stufenlose oder stufenweise Drehzahlregelung über einen Thyristor- oder Trafo-Drehzahlregler.
    • Beim Anschluss mehrerer Ventilatoren sollte beachtet werden, dass die maximale Stromstärke und Stromaufnahme des Drehzahlreglers nicht überschritten wird.
    MONTAGE

    • Die Wandmontage für das Modell OV1 erfolgt mittels einer quadratischen Montageplatte.

    • Der Anschluss an das Stromnetz erfolgt über den externen Klemmkasten.

    • Elektrischer Anschluss und Montage entsprechend der Betriebsanleitung und dem Schaltplan auf dem Klemmkasten.
    Einsatzbeispiel von Ventilator OV1 in der Küche
    Charakteristik
    Charakteristik
    Parameter OV1 250
    50 Hz     		OV1 250
    60 Hz     		Maßeinheit
    Phasen 1 1 ˜
    Spannung 230 230 V
    Frequenz 50 60 Hz
    Schalldruck 3 m 37 37 dBА
    Leistungsaufnahme 68 76 W
    Max. Förderleistung 1070 1050 m³/h
    Drehzahl 1300 1450 min-1
    Schutzart IP 24 IP 24 -
    Gewicht 3.5 3.5 kg
    Fördermitteltemperatur -30 … +40 -30 … +40 °С
    Stromaufnahme 0.48 0.51 А
    Leistungsdiagramm
    Leistungsdiagramm
    • Auswahlverfahren:
    • Luftleistung:
    • Druck:
    Arbeitspunkt
    • Luftleistung: --
    • Druck: ---
    Technische Unterlagen
    Downloads
    Wählen Sie den Typ des Dokuments
    • Werbemittel und Druckprodukte
    • Zertifikate
    • Technische Unterlagen
    Name
    Herunterladen
    Anzeigen
    "VENTS OV,OVK,OV1,OV1 R,OVK1,VKF,VKOM,OVP" Betriebsanleitung 02-2022 (V03DE-13) (pdf 5Mb)
    "VENTS OV1, OVK1, VKOM" Produktbeschreibung 03-2021 (pdf 1.36Mb)
    Hochauflösende Produktabbildungen herunterladen "VENTS OV1" (psd 2.71Mb)
    Das Bild "VENTS OV1" für Ihre Seite herunterladen (png 869.84Kb)
    Abmessungen
    Charakteristik
    VENTS OV1 250
    Parameter Wert Maßeinheit
    ∅D 262 mm
    ∅d 7 mm
    B 370 mm
    B1 320 mm
    L 140 mm
    Weitere Charts
    Weitere Charts
    Schalldruck Ges. Frequenzband, Hz LpA, 3 m dBA LpA, 1 m dBA
    dBA 63 125 250 500 1000 2000 4000 8000
    LwA Abstrahlung dBA 58 24 38 42 48 53 53 48 42 37 47
    Bezeichnungsschlüssel
    Bezeichnungsschlüssel
    Serie und Ausführung Standardgröße
    VENTS OV1: mit einer quadratischen Montageplatte 150; 200; 250; 315
    Zubehör
